Үй > Өнімдер > Құрастыру және сынау машинасы > Құрастыру машинасы > AS650 сериялы айнымалы ток сервожетегі

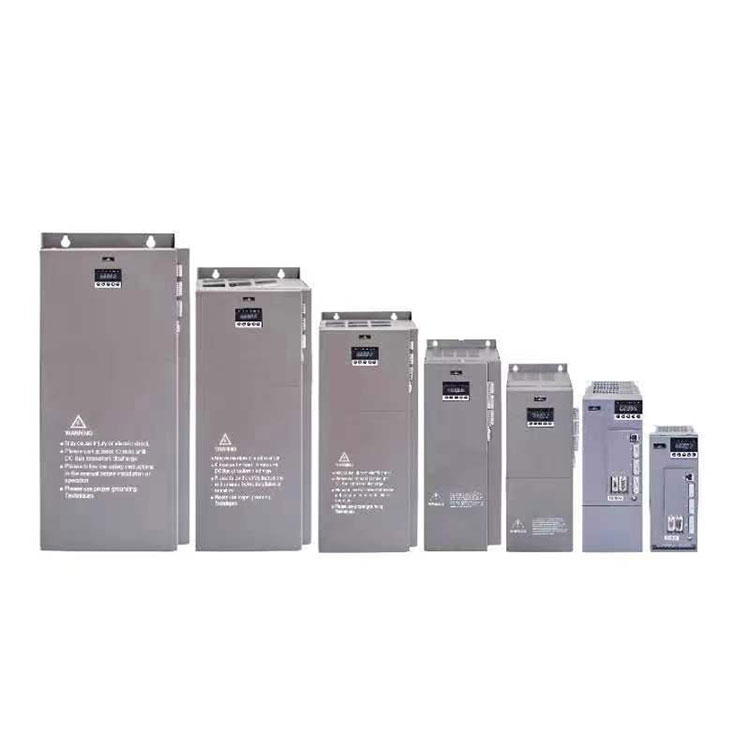

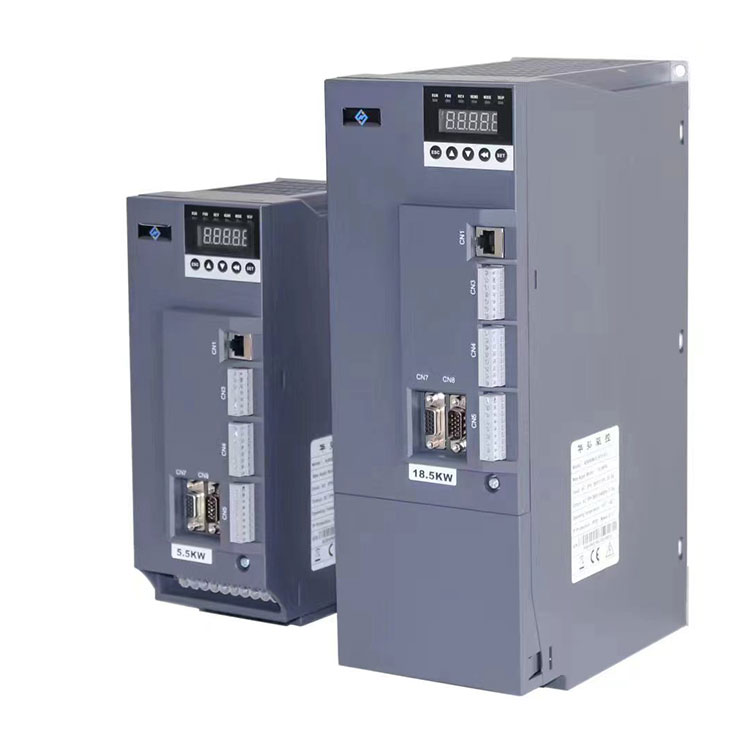

AS650 сериялы айнымалы ток сервожетегі

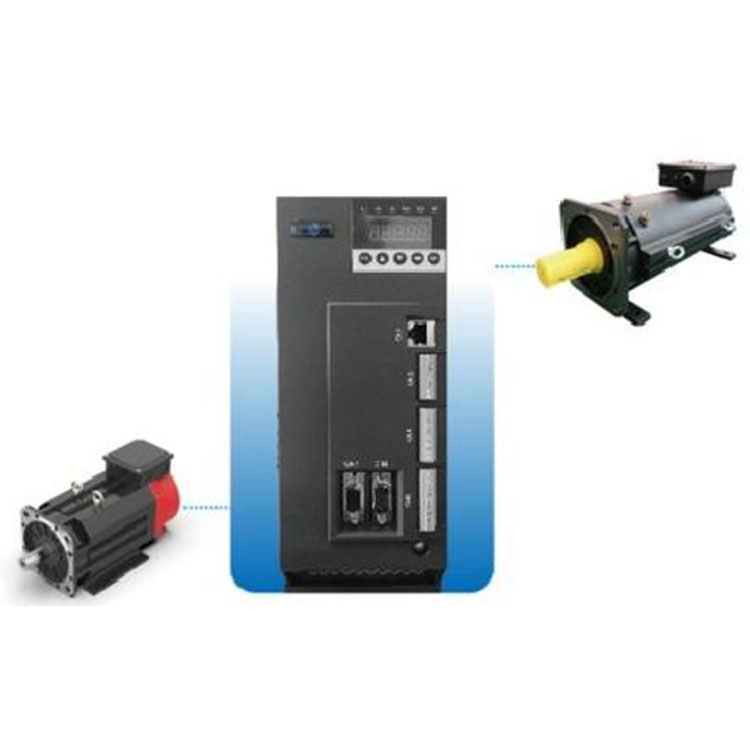

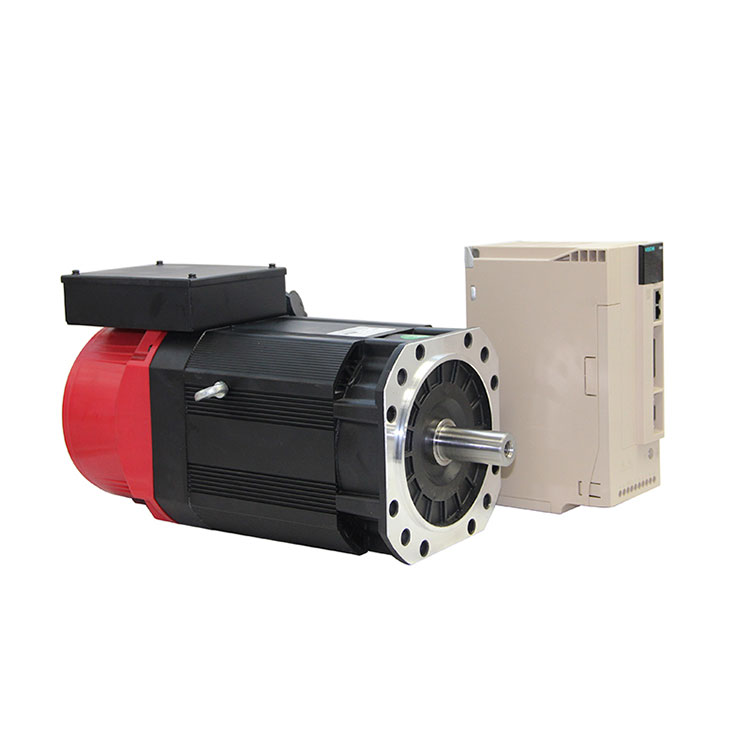

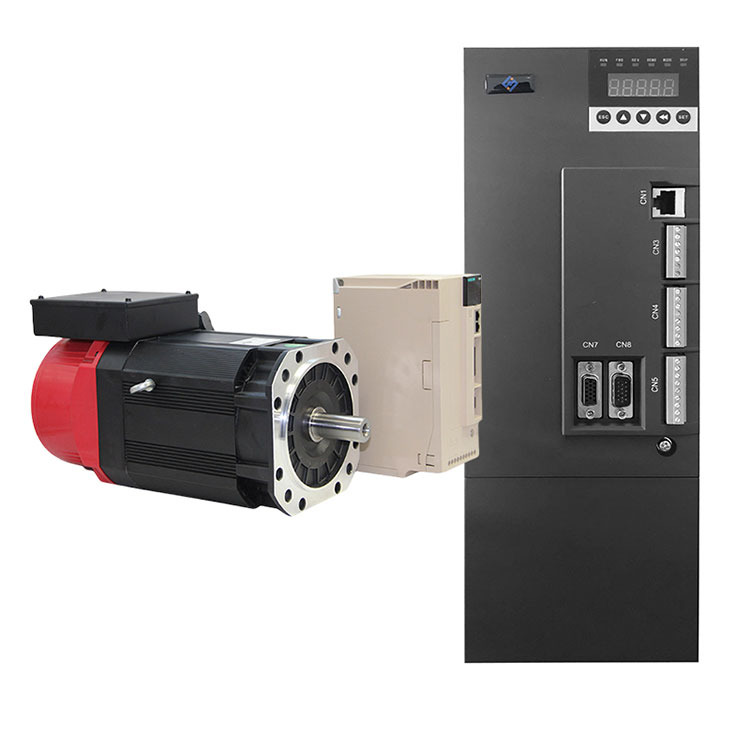

AS650 сериялы айнымалы ток сервожетегі айнымалы ток асинхронды қозғалтқыштары мен тұрақты магнитті синхронды қозғалтқыштардың толық жабық циклды сервобасқаруын жүзеге асырады, жылдамдықты басқаруды, позицияны бақылауды және айналу моментін басқаруды біріктіреді.
Сұрау жіберу
Өнім Сипаттамасы
AS650
AS650 сериялы айнымалы ток сервожетегі айнымалы ток асинхронды қозғалтқыштары мен тұрақты магнитті синхронды қозғалтқыштардың толық жабық циклды сервобасқаруын жүзеге асырады, жылдамдықты басқаруды, позицияны бақылауды және айналу моментін басқаруды біріктіреді.
AS650 сериялы айнымалы ток сервожетегінде бай интерфейстер, қарапайым жұмыс бар және стандартты қолданбаларды тегін жөндеуге болады, бұл таңдау, жобалау және жөндеу кезінде механикалық жобалау инженерлеріне үлкен ыңғайлылық береді. Негізгі отандық және шетелдік брендтердің CNC жүйелерімен және PLC жүйелерімен ыңғайлы интерфейстер сіздің механикалық дизайныңызды икемді етеді және бәсекелестік артықшылығыңызды толық көрсетеді.
Жоғары қуатты сервожетегі ретінде AS650 сериялы айнымалы ток сервожетегі CNC станоктарын, соғу жабдықтарын, басып шығару жабдықтарын, гидравликалық серво жүйелерді және сым тарту жабдықтарын шпиндельді басқару сияқты жоғары қуатты сервожетекті қолданбаларда әсіресе үнемді. .
Сервожетектің өлшемдері
|
қуат (кВт) |
A(мм |
B(мм) |
Ж(мм) |
Вт(мм) |
D(мм) |
Монтаждау тесігінің диаметрі (мм) |
Ескерту |
|
Орнату өлшемдері |
Өлшемдері |
||||||
|
4,0-7,5 |
90 |
251 |
262 |
100 |
155.8 |
|
|
|
11-18.5 |
108/90 |
341 |
353 |
120 |
207 |
7 |
— |
|
22 |
110 |
386 |
398 |
147 |
263 |
7 |
— |
|
30-37 |
130 |
445 |
456 |
172 |
259 |
7 |
|
|
45-75 |
177 |
544 |
560 |
240.5 |
330 |
7/6 |
— |
|
90-110 |
195 |
615 |
638 |
270.5 |
370 |
10 |
|
|
132-160 |
220 |
715.5 |
738 |
349 |
413 |
10 |
|
Дискіні таңдау кестесі
|
сериясы |
үлгі |
Кіріс қуаты |
батарея сыйымдылығы (кВА) |
Енгізу тогы (A) |
Шығыс тогы (A) |
Бейімделетін қозғалтқыш (кВт) |
Тежеу блогы |
Бейімделу қашықтығы (Q/кВт) |
Тежеу резисторының саны |
|
|
AS650 |
2R2T3 |
3PH 380 В 50/60Гц Кернеу диапазоны 304~456В Кернеудің теңгерімсіздігі 3%-дан аз Жиілік теңгерімсіздік деңгейі 3%-дан аз |
4.8 |
|
6 |
2.2 |
кіріктірілген |
75/0,8 |
|
|
|
004T34 |
6 |
10.7 |
9 |
4 |
50/1,0 |
|
||||
|
5R5T3* |
8.6 |
15.5 |
13 |
5.5 |
50/1,5 |
|
||||
|
7R5T3* |
11.2 |
20.5 |
17 |
7.5 |
40/2 |
|
||||
|
011T3* |
17 |
26 |
25 |
11 |
32/2 |
|
||||
|
015T34 |
21 |
35 |
32 |
15 |
20/2.5 |
|
||||
|
018T3* |
24 |
38.5 |
37 |
18.5 |
32/2 |
|
||||
|
022T3' |
30 |
46.5 |
45 |
22 |
32/2 |
2 |
||||
|
030T3* |
40 |
62 |
60 |
30 |
20/2.5 |
|
||||
|
037T3* |
50 |
76 |
75 |
37 |
20/2.5 |
2 |
||||
|
045T3* |
60 |
92 |
90 |
45 |
16/2.5 |
|
||||
|
055T3* |
72 |
113 |
110 |
55 |
16/2.5 |
|
||||
|
075T3' |
100 |
157 |
150 |
75 |
16/2.5 |
|
||||
|
093T3* |
116 |
180 |
170 |
93 |
16/2.5 |
|
||||
|
110T3* |
160 |
214 |
210 |
110 |
16/2.5 |
|
||||
|
132T3* |
192 |
256 |
253 |
132 |
16/2.5 |
|
||||
|
160T3* |
231 |
307 |
304 |
160 |
жоқ |
|
|
|||
|
*Ескертпе: E-ден басқа, үлгі жұрнақтары R және C қамтиды. 185 кВт және одан жоғары қуат үшін өндірушімен кеңесіңіз. |
||||||||||
Сымды таңдау кестесі
|
Материал атауы |
Техникалық сипаттамалар |
Ескерту |
|
AS650 сериялы серво 3м жалғыз кодтаушы кері байланыс кабелі |
CB650ME-A-3000-T/CB650ME-B-3000-T (авиациялық штепсельмен) |
Бір кодтаушы жетек стандарты |
|
AS650 сериялы серво 3м жүйелік командалық кері байланыс кабелі |
CB650MS-A-3000-T/CB650MS-B-3000-T (тек Syntec жүйесі үшін) |
|
|
AS650 сериялы серво 3м қос кодтаушы кері байланыс кабелі |
CB650MD-A-3000-T/CB650MD-B-3000-T (авиациялық штепсельмен) |
Қос кодтағыштар Драйверлер стандартты түрде келеді |
|
AS650 сериялы серво 3м жүйелік командалық кері байланыс кабелі |
CB650MS-A-3000-T/CB650MS-B-3000-T (тек Syntec жүйесі үшін) |
|
|
*Ескертпе: Спецификация үлгісіндегі мән «CB650MD-A-3000-T» сияқты ұзындықты көрсетеді, яғни кабель ұзындығы 3 метр. Басқа ұзындықтағы кабельдер міндетті емес. 5 метр қажет болса, үлгі нөмірі «CB650MD-A-5000-T», ал басқа ұзындықтар ұқсас. Тұрақты ұзындықтар 5 метр, 8 метр және 10 метр. |
||
Біздің артықшылықтарымыз
Басқарудың тамаша өнімділігі:
Айнымалы ток асинхронды қозғалтқыштардың және тұрақты магнитті синхронды қозғалтқыштардың VF басқаруын, ашық контурлы векторлық басқаруды және толық тұйық циклді сервобасқаруды тамаша орындай алады.
Ультра төмен жылдамдықтағы тұрақты жұмыс және жоғары айналу моменті
Жақсы динамикалық жауап өнімділігі
Жүктемесіз жұмыс істегенде, жетек тогы энергияны үнемдейтін дискіні барынша арттыра отырып, минимумға жетеді
Позицияны басқару және айналдыру моментін басқару жоғары дәлдікке ие
Оңтайландырылған ағымдағы алгоритм және аппараттық құрал конфигурациясы драйвердің шамадан тыс жүктеу қабілетін күшейтеді
Бай интерфейс функциялары
7 кіріс/2 шығыс қосқышы кіріс/шығыс интерфейсі, 2 релелік шығыс порты
3 аналогтық кіріс, 1 аналогтық шығыс интерфейсі
2 кодтаушы кіріс интерфейсі, 1 кодтаушы шығыс интерфейсі
1 жоғары жылдамдықты импульстік кіріс интерфейсі
Көп функциялы дифференциалды импульстік кіріс интерфейсінің 1 тобы
Стандартты RS232 байланыс интерфейсі
Mechatrolink-lll Ethercat жоғары жылдамдықты Ethernet автобус интерфейсі
Бай және қуатты басқару функциялары
Толығымен жабық контурлы векторлық жетек дәлдікпен орындай алады:
Жылдамдықты бақылау
Моментті басқару
Позицияны (бұрышты) басқару
Master-slave жетек, электронды беріліс функциясы
Бір осьті орналастыру және басқа функциялар
Сыртқы қысым сенсорын гидравликалық серво басқару жүйесіне қолдануға болады
Басқарудың тамаша өнімділігі
Бекітілген ұзындықтағы ығысуды басқару
Кернеуді бақылау
