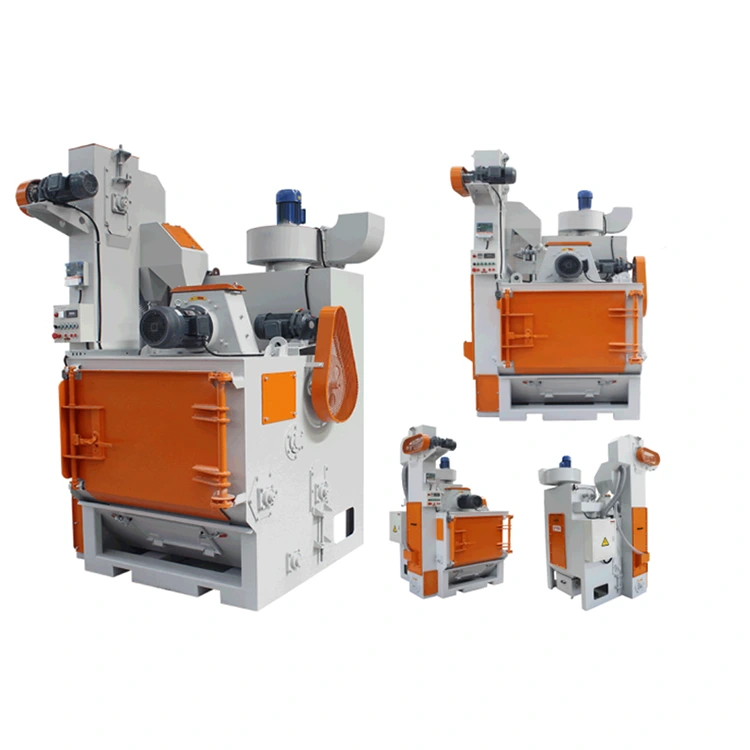

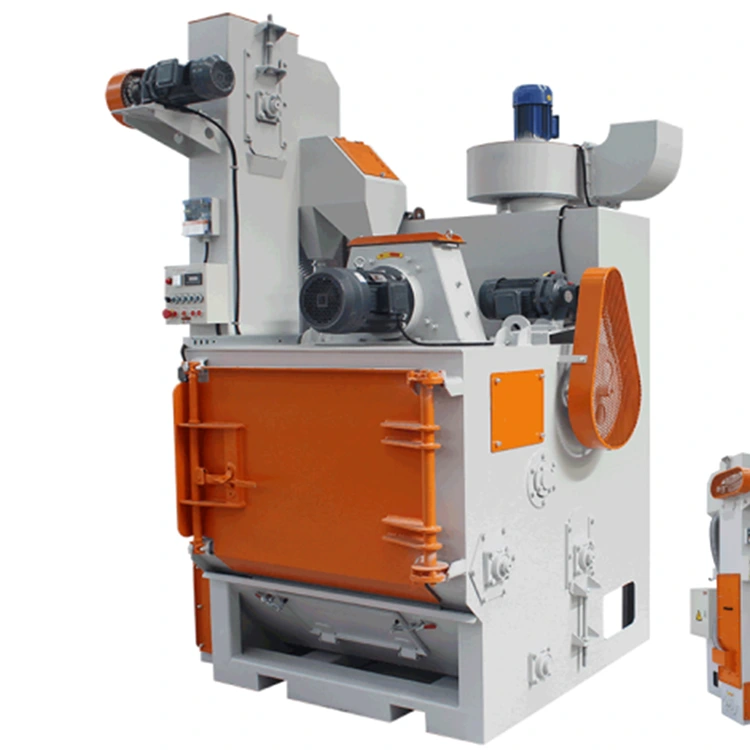

Шынжыр табанды түрдегі атқылау машинасы

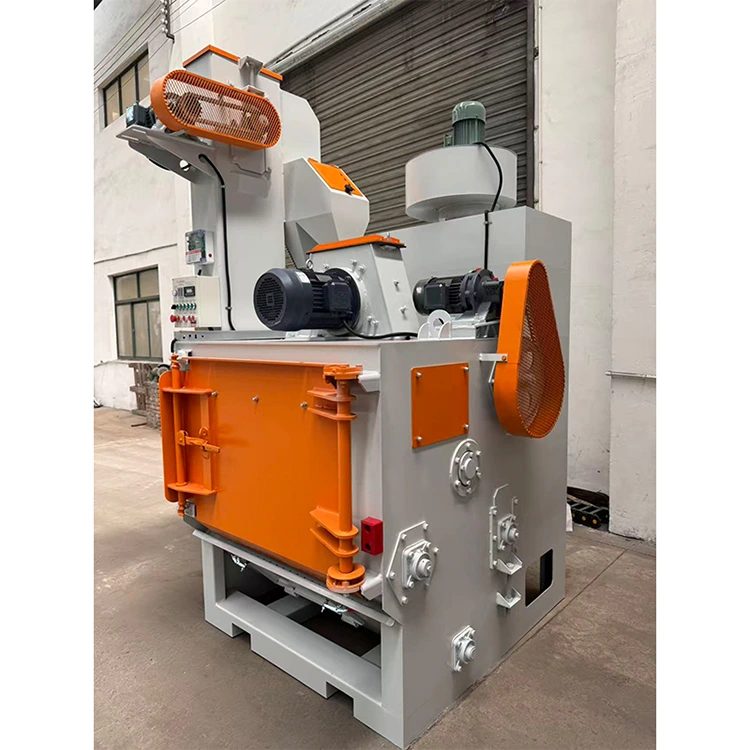

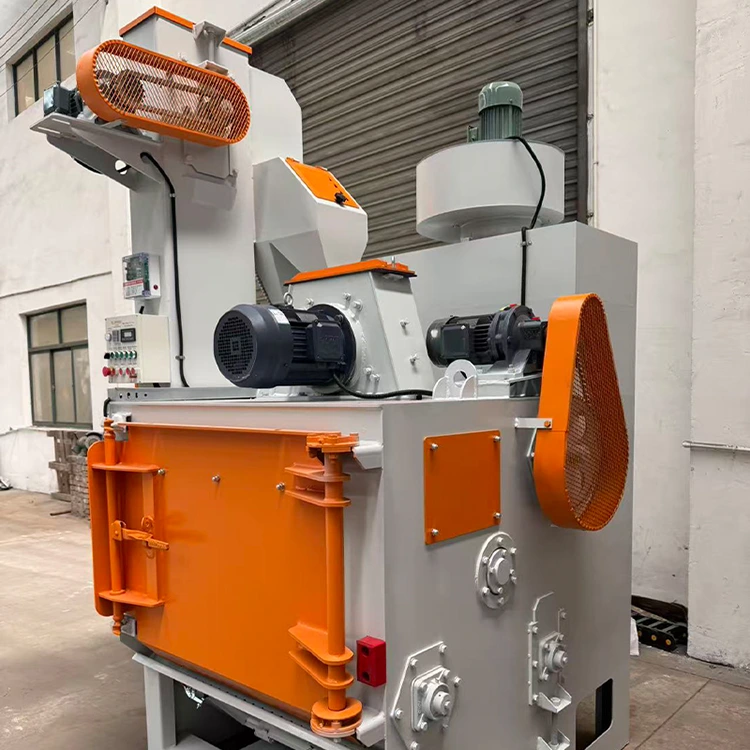

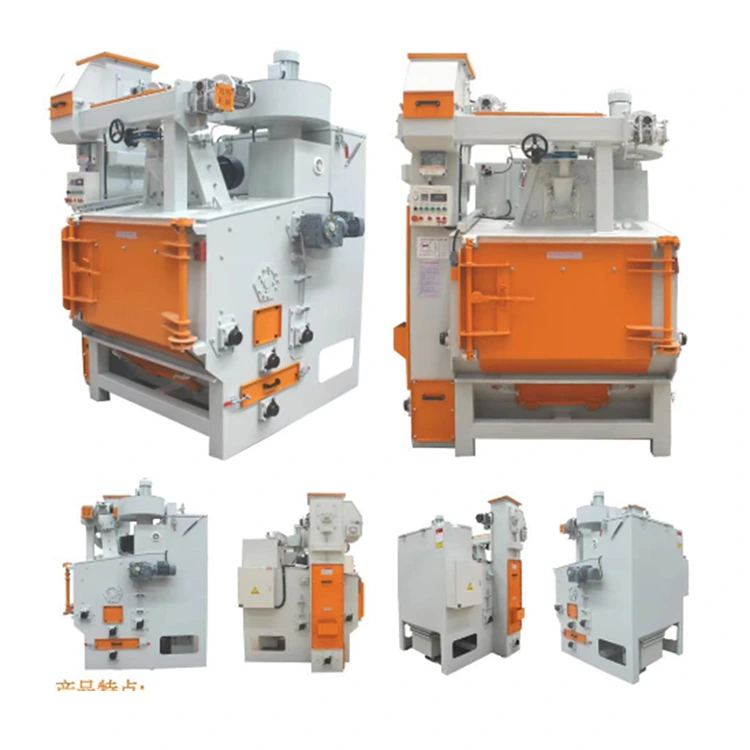

Цюаньчжоу Юэлидің шынжыр табанды атқылау машинасы бұл біріктірілген шынжыр табан ату машинасы. Шұғыл жұмыс істеу үшін үш фазалы төрт сымды қосылымы бар біріктірілген дизайн ерекшеліктері. 7,5 кВт жарылыс қозғалтқышымен, импульстік сүзгі шаң жинағышымен, Mn13 марганецті болаттан немесе тозуға төзімді шойыннан жасалған қорғаныс тақталарымен жабдықталған. Машинаның өлшемдері: 1800×1850×2850мм. Үлгі: ST650 Pro Max)

Сұрау жіберу

Өнім Сипаттамасы

Шынжыр табанды атқылау машинасын Quanzhou Yueli Automation Equipment Co., Ltd компаниясы шығарған. Құрылғы үш фазалы төрт сымды қуатқа қосылғаннан кейін орнында екінші орнатуды қажет етпей бірден жұмыс істей алатын біріктірілген дизайнға ие. Тиеу және түсіру биіктігі төмен (жерден 780 мм шынжыр табанды), бұл жұмысты ыңғайлы етеді және еңбек сыйымдылығын азайтады. Машина шаңды аз шығаруға арналған импульстік сүзгі шаң жинағышпен және ату мен шаңды тиімді бөлу үшін перде түріндегі сепаратормен жабдықталған.

Өнім ерекшеліктері

Шынжыр табанды түрдегі атқылау машинасы келесі мүмкіндіктерді ұсынады.

· Біріктірілген дизайн. Үш фазалы төрт сымды қуатқа қосылғаннан кейін бірден жұмыс істейді. Орнында қосымша орнату қажет емес.

· Төмен тиеу және түсіру биіктігі (жерден 780 мм шынжыр табанды). Ыңғайлы операция. Еңбек қарқындылығын төмендетеді.

· Камераны қорғау тақталары илектелген Mn13 марганец болат табақтарын немесе тозуға төзімді шойын қорғаныш тақталарын пайдалана алады. Марганец пластиналарының шағын айналмалы саңылаулары және ұзақ қызмет ету мерзімі бар. Тозуға төзімді плиталар жоғары үнемділікті ұсынады. Икемді таңдау.

· Ашу мен шаңды тиімді бөлуге арналған перде түріндегі сепаратор.

· Төмен шаң шығаруға арналған импульстік сүзгі шаң жинағыш.

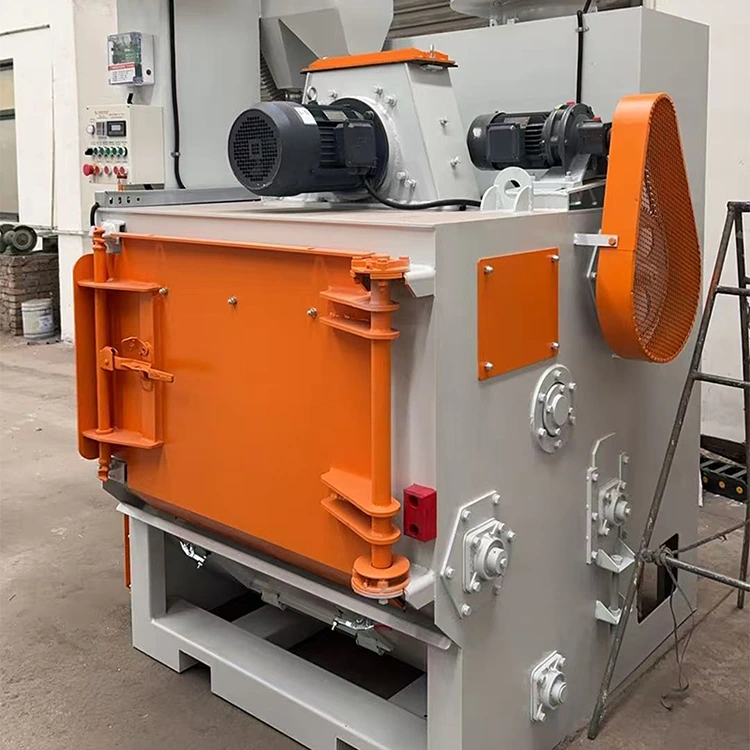

· Есіктің қалыңдығы 7,5 мм, жақсы нығыздалған, ату мүмкіндігі жоқ.

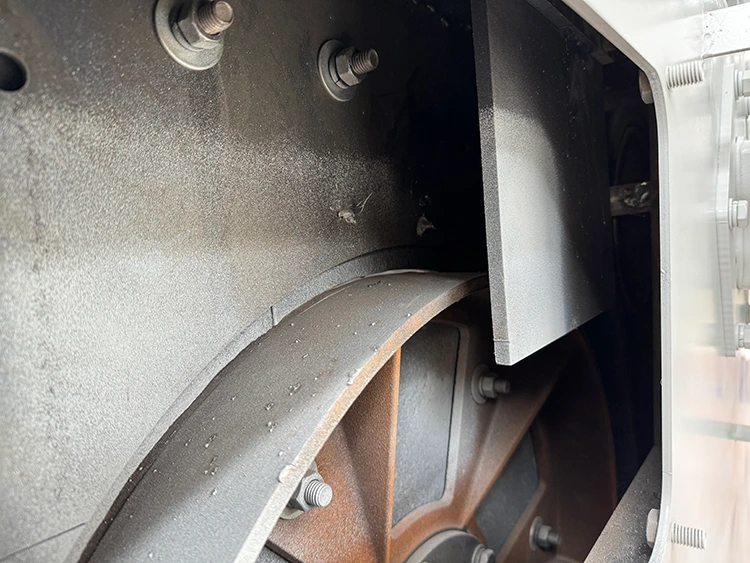

· Тоққылау дөңгелегі ұзақ қызмет ету үшін салқындатылған құю процесі бар жоғары хромды материалды (Cr20) пайдаланады.

· Жоғары тұрақтылық үшін CHINT барлық электрлік компоненттері.

· Машина өлшемдері: ыңғайлы тасымалдау үшін 1850×1800×2850мм.

Техникалық сипаттамалар және конфигурация

Келесі кестеде шынжыр табан түріндегі атқылау машинасының толық конфигурациясының тізімі берілген
● = Қосылған ○ = Қосымша / Қосылмаған

Құрамдас	Функция / Конфигурация	Техникалық сипаттама	ST650 Pro	ST650 Макс	Ескертпелер
Жарылыс дөңгелегі	Жарылыс қозғалтқышының қуаты	7,5 кВт	●	●
	Жарылыс дөңгелегі моделі	STQ036	●	●	Тікелей жетек
	Атыс ағынының жылдамдығы	200 кг/мин	●	●
	Айнымалы жиілікті тәуелсіз жылдамдықты басқару		○	○	Қосымша
	Тозуға төзімді қорғаныс тақтасы	Cr20	●	●
Атыс айналымы жүйесі	Лифт қозғалтқышының қуаты	1,5 кВт	●	●	Оңай бөлшектеуге арналған теңшелетін бөлінген дизайн
	Атысты бөлу әдісі	Перделік ауаны бөлу	●	●
	Оқ көтеру қабілеті	30т/сағ	●	●
	Лифттің фотоэлектрлік анықтау жүйесі		○	○	Қосымша
палата	Резеңке шынжыр табанының ені	1130 мм	●	●	Саңылаулар қосымша 3-8 мм
	Дискінің соңғы диаметрі	600мм	●	●
	Шойыннан қорғау тақтасы	Cast	●	○	Тозуға төзімді шойын
	Марганец болатының қорғаныс тақтасы	Домаланған	○	●	Магниттік емес Mn13
	Шынжыр табанды қозғалтқыштың қуаты	1,5 кВт	●	●	Жиілік түрлендіргіші қосымша
	Есіктің қалыңдығы	7,5 мм	●	●	Контейнер есігінің тұтқасы
	Марганец болатының қайталама қорғанысы	10мм	●	●	Оң жақ тексеру портының ішінде
	Дайындаманың сыйымдылығы	260 кг	●	●	Оңай илектеу өнімдері үшін
Шаң жинау жүйесі	Желдеткіш шуды азайтуға арналған бағыттаушы порт		○	●
	Импульстік сүзгі шаң жинағыш	2 картридж	●	●	320×900мм
	Жарылыс желдету тақтасы	250×250мм	○	○	Алюминий бөліктері үшін қосымша
	Жылжымалы шаң шығаратын арба		●	●	Шаң жинағыштың астында
	Желдеткіш қуаты	2,2 кВт	●	●

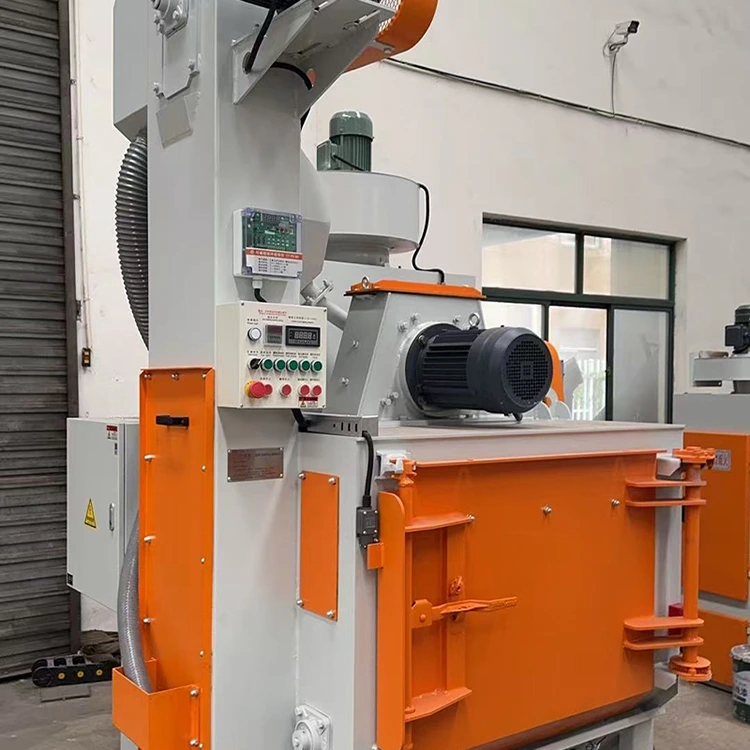

Электрлік басқару жүйесі	Сенсорлық панель	Тәуелсіз	●	●	PLC HMI қосымша. Кіріс кабелі ≥8мм²
	Ағымдағы дисплей	Сандық дисплей	●	●
	Қуат қосылымы	380В 50Гц	●	●	Үш фазалы төрт сымды
	Жалпы қуат	13кВт	●	●
Ауа көзі	Ауа кіретін құбыр	8мм	●	●	Қысым 5-8 кг
Өлшемдері	Ұзындығы × Ені × Биіктігі	1,80×1,85×2,85 м	●	●

Дизайндың маңызды сәттері

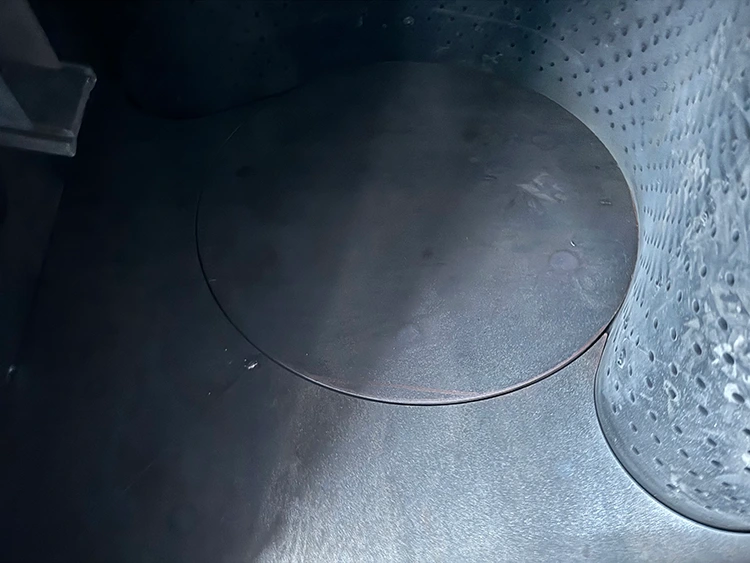

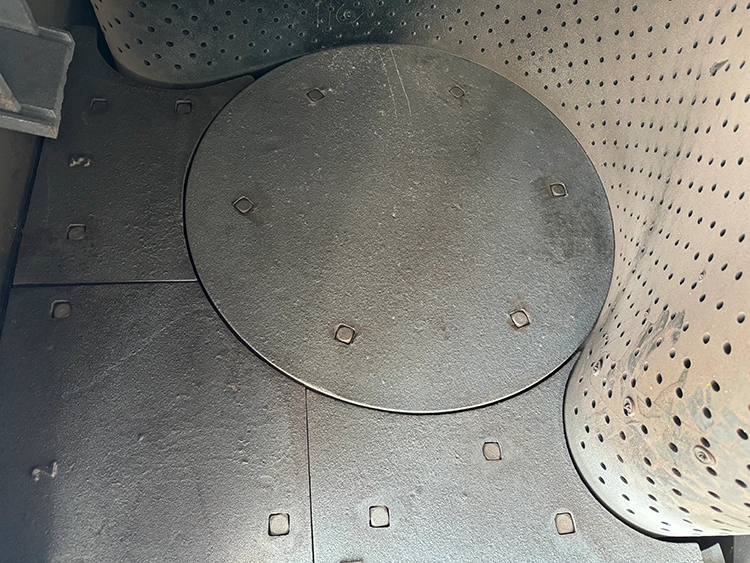

Марганец болатының қайталама қорғанысы

Камераның корпусын тиімді қорғайды.
Барлық нұсқаларда стандартты

Жылжымалы шаң шығаратын арба

Шаңды тазалауды ыңғайлы етеді.

Жарылыс желдету тақтасы

Жұмыс кезінде қауіпсіздікті арттырады.
Қосымша (алюминий бөліктері үшін)

• ST650 Pro: тозуға төзімді шойын қорғаныс тақтасы

Жиі қойылатын сұрақтар

Бұл атқылау машинасының қуат талабы қандай?

Құрылғы үш фазалы төрт сымды 380 В 50 Гц қуат көзін пайдаланады. Жалпы қуаты 13 кВт. Кіріс кабель 8 мм² немесе одан үлкен болуы керек.

Дайындаманың сыйымдылығы қандай?

Дайындаманы өңдеу сыйымдылығы оңай илектеу өнімдері үшін 260 кг құрайды.

Машинаның өлшемдері қандай?

Машинаның өлшемдері 1800×1850×2850мм.

Pro және Max нұсқаларының айырмашылығы неде?

Pro нұсқасында тозуға төзімді шойын қорғау тақталары қолданылады. Максималды нұсқада Mn13 марганец болаттан қорғайтын тақталар қолданылады. Максималды нұсқада желдеткіш шуды азайту нұсқаулығы порты да бар.

Машина қандай шаң жинағышты пайдаланады?

Құрылғы 2 сүзгі картриджі (320×900мм) бар импульстік сүзгі шаң жинағышты пайдаланады. Желдеткіш қуаты 2,2 кВт.

Жүктеу биіктігі қандай?

Шынжыр табанды белдеу жерден 780 мм қашықтықта орналасқан, ыңғайлы жұмыс үшін төмен тиеу және түсіру биіктігін қамтамасыз етеді.

Атқылау дөңгелегі қандай материалдан жасалған?

Ұзақ қызмет ету үшін атқылау дөңгелегі салқындатылған құю процесі бар жоғары хромды материалды (Cr20) пайдаланады.

Өнімнің техникалық сипаттамалары

Үлгі	ST650B
Роликтің диаметрі	400 мм
Машинаның өлшемдері (L×W×H)	1850 × 1900 × 2600 мм
Түр	Тексергіш түрі
Шығу тегі	Янчэн, Қытай
Жұмыс жылдамдығы	1200
Жалпы қуат	12,1 кВт
Шаңды жинау ауасының көлемі	9850
Шаң жинағыштың қуаты	22 кВт
Аксессуарлар	20
