Айналмалы үш осьті бес станциялы бұрғылау композиттік машина

Сіз біздің фабрикаға ең соңғы сатылатын, төмен бағамен және жоғары сапалы айналмалы үш осьті бес станциялы бұрғылау композиттік машинасын сатып алуға шақырамыз, YueLi сізбен ынтымақтастықты асыға күтеді.

Сұрау жіберу

Өнім Сипаттамасы

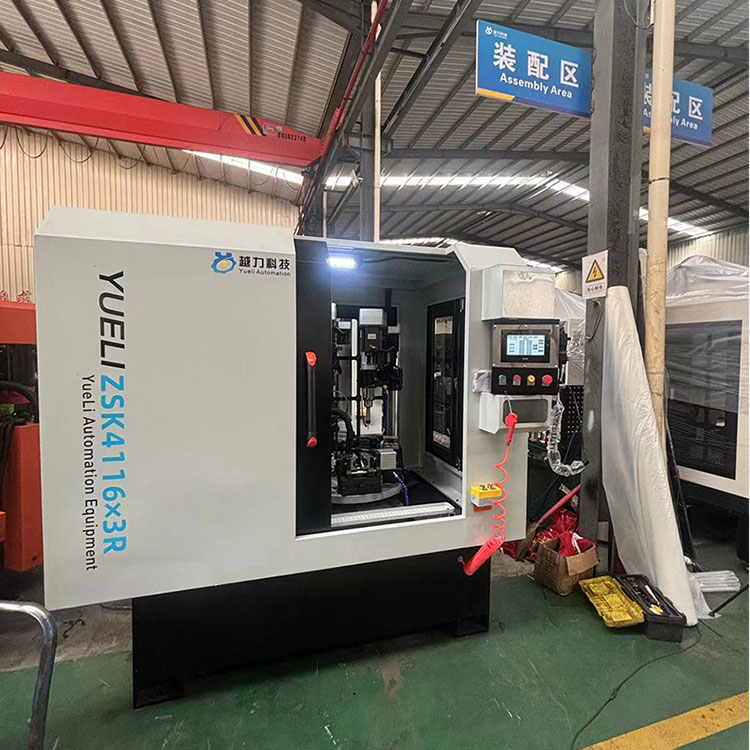

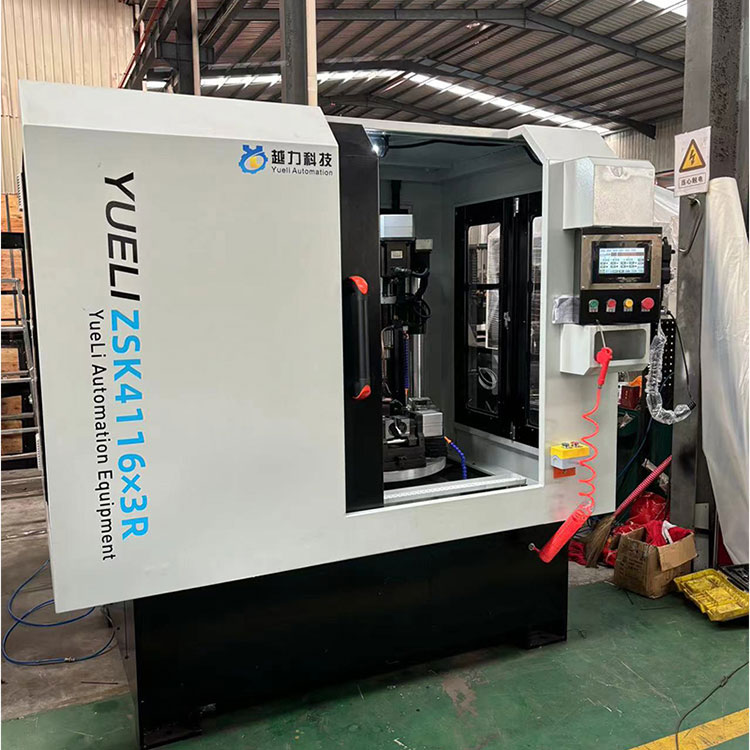

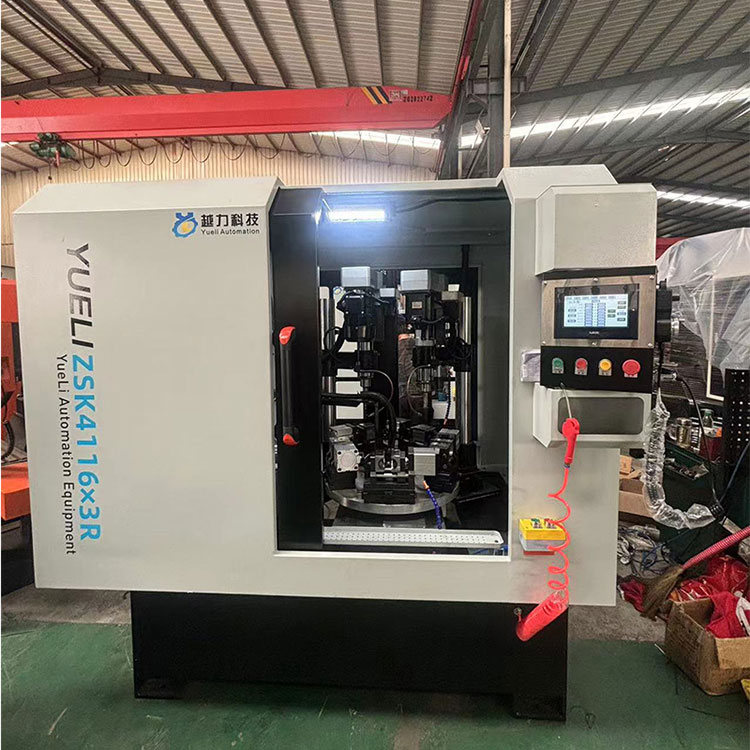

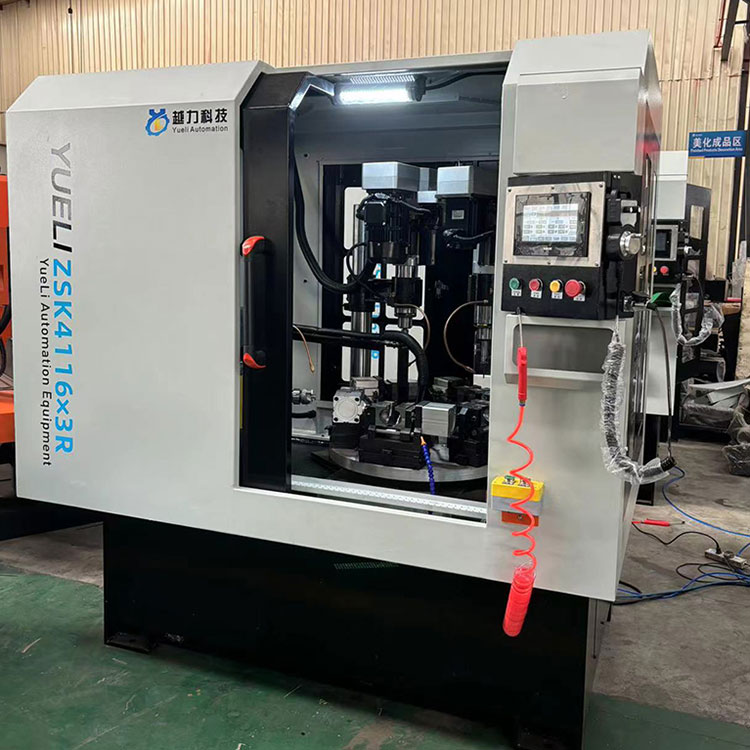

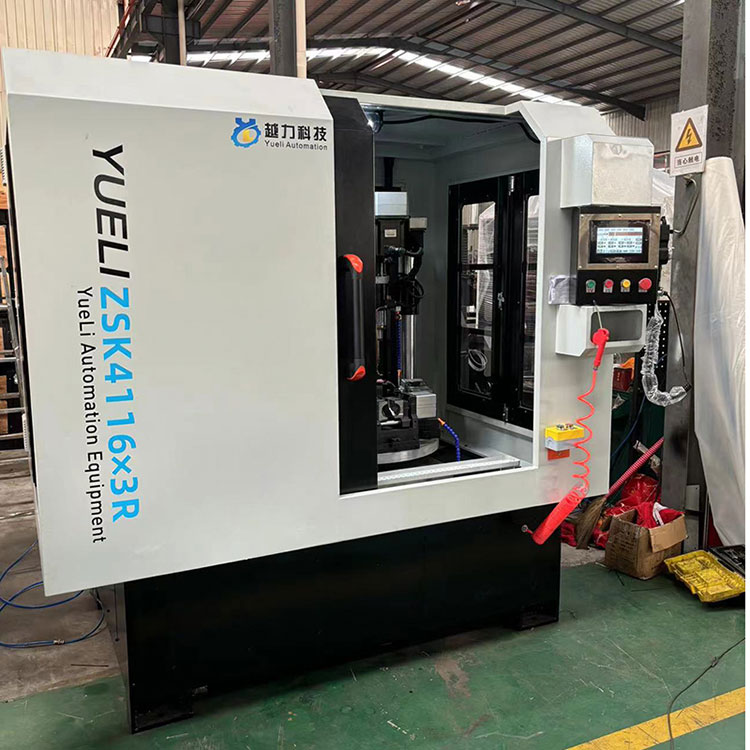

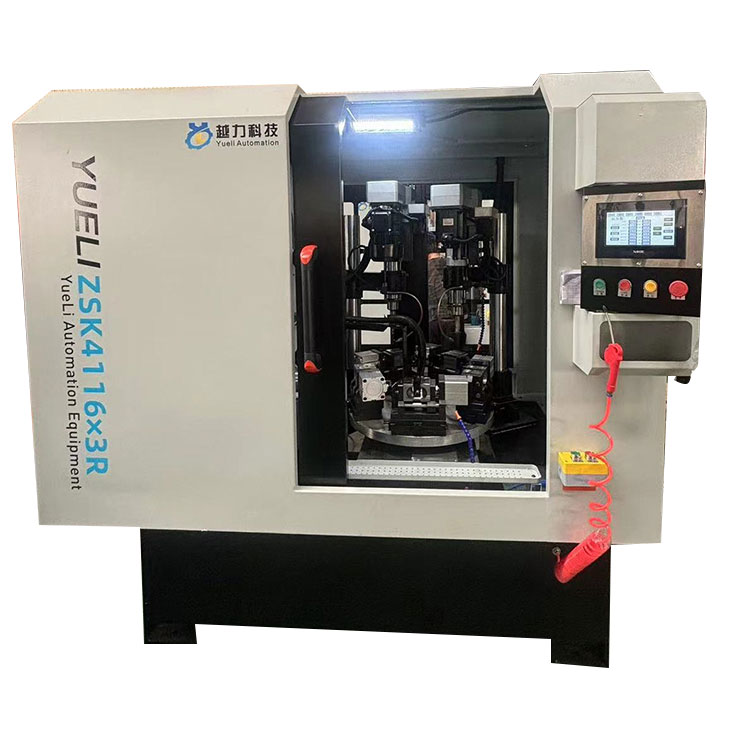

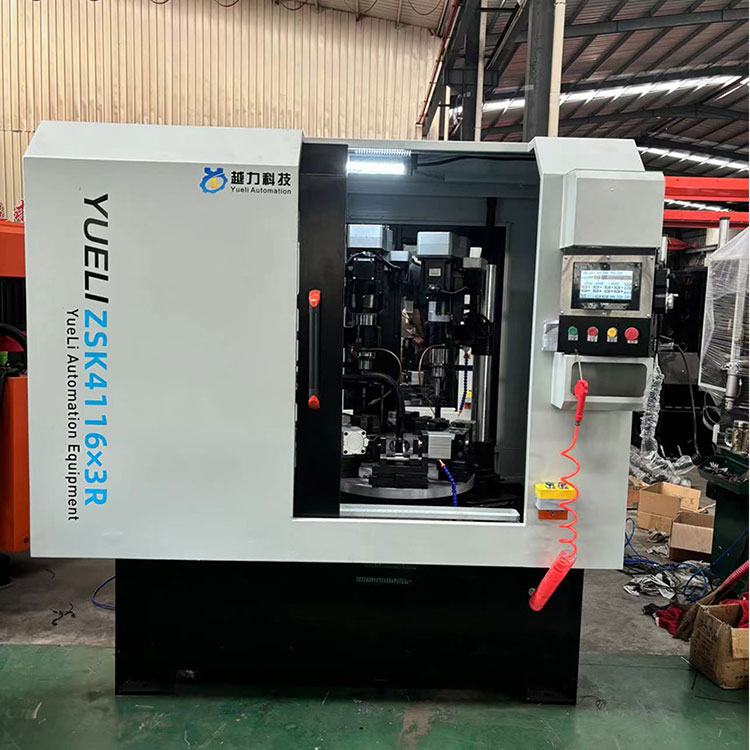

Yueli Automation Equipment компаниясының ZSK4116×3 айналмалы үш осьті бес станциялы бұрғылау және бұрғылау станогы үлкен және орташа партиялық есік өнімдерін өндіру және өңдеу үшін жарамды. Станок тегіс және жомарт сыртқы түрімен, қарапайым және интуитивті жұмысымен, ыңғайлы реттеледі және автоматтандырудың жоғары дәрежесімен, жақсы сенімділікпен және операторлар үшін аз еңбек сыйымдылығымен CNC басқаруын қабылдайды. Ол бірнеше машинаның жұмысын және басқаруын бір адам жүзеге асыра алады және ластануға қарсы тамаша және тиімді өңдеу жабдығы болып табылады.

Негізгі конфигурация:

Сериялық нөмірі	Өнім атауы	Үлгі/спецификация	Саны	Бренд
1	негіз	Дәнекерлеу компоненттері	1	Өздігінен өндірілген
2	Негізгі білік мойынтіректері	JT6-YL92	6	Харбин
3	Бұрғылау және шабуылдаушы күш басы		1	сандық бақылау
4	Бұрғылау қуатының басы	JT6-YL92	2	сандық бақылау
5	Автоматты сегменттеу дискісі	5 жұмыс станциясы	1	Юнтонг
6	Дайындаманы бекіту	Пневматикалық	5
7	сервомотор	2,3 кВт	1	Синьцзя
8		750 Вт	2	Синьцзя
9		1,2 кВт	1	навигацияға ашық болыңыз
10	электр машиналары	3КВт	1	Джинлинг
11		1,5 кВт	1	Нуофан
12		750 Вт	1	Шэн Сян
13	сенсорлық экран	TG765S-XT	1	Синьцзя
14	Контатор	LC1N1801	1	Шнайдер
15	PLC басқару	XTM-60T	1	Синьцзя
16	Ауыстыру режимі Қуат көзі	PMT-24V150W2BA	1	Дельта
17	Жиілік түрлендіргіші	3PH-380V	1	Көлік жүргізу оңай
18	Соленоидты клапан	4V210-08	6	Ядек
19	Қалқан	Толығымен қоршалған	1

Негізгі техникалық параметрлер

Сериялық нөмірі	санат	Деректер спецификациялары	ескертулер
1	Жұмыс станцияларының саны	5 адам
2	жұмыс қабілеті	Қуат басының максималды бұрғылау және бұрау диаметрі - 13	Болат компоненттері
3	Айналмалы табақты сегменттеу дәлдігі	Бөлгіштің шығыс дәлдігі ≤± 0,03	Анықтамалық конфигурация RV75 0,75КВ қозғалтқыш
4	Шпиндельді құрал ұстағыш түрі	JT6-ER20	Стандартты конфигурация
5	Шпиндель параметрлері	Максималды айналым 0-2000/мин	Реттелетін жылдамдық
6	Пышақ сабын орнату әдісі	Бұранданы қолмен бұрау
7	Құралды қысу әдісі	ER20 (8-14)	Стандартты конфигурация
8	Көлденең қуат басы	дүйсенбі 4#
9	Шпиндельді құрал ұстағыш түрі	Морзе 4 № ER40 (3-тен 30-ға дейін)
10	Шпиндель параметрлері	Максималды айналым 0-1500/мин	Реттелетін жылдамдық
11	Жұмыстың дәлдігі	Тесіктерді орналастыру дәлдігі 0,05/қайталанатын позициялау дәлдігі 0,03
12	Жұмысшы газ көзінің қысымы	5-6 кг/c㎡
13	Жұмыс үстелінің диаметрі	680 мм
	Электрмен жабдықтау мүмкіндігі	Жалпы қуаты 10,5 кВт
	Машинаның өлшемі	2070X1860X2100	анықтамалық ресурстар
	Машинаның салмағы	Шамамен 1600 кг	анықтамалық ресурстар

Станоктың құрылымы мен өнімділігі

Айналмалы үш осьті бес станциялы бұрғылау және бұрғылау қосылыс машинасы болат бөлшектермен дәнекерленген және жасанды қартаюмен өңделген. Ол жақсы дәлдік пен тұрақтылыққа ие. Бүкіл машина біріктірілген құрылым, PLC жүйесімен жабдықталған және күшті қозғалғыштығы бар.

1 бұрғылау және бұрау қуат басы, бұрғылау сыйымдылығы: болат бөлшектер үшін 16 мм, алюминий бөлшектер үшін 20 мм, бұрғылау инсульт 100 техникалық сипаттамалар, беру режимі: сервоберу, бір негізгі қозғалтқыш: 3 кВт, қуат басы мен бөлікті өңдеу тесігін қолмен реттеуге болады және төмен, реттеу алдында сырғыманың үстіңгі және астыңғы беттеріндегі екі болтты босатыңыз, қуат басын көтеру және түсіру үшін тұтқаны бұраңыз және қуат басы сырғып кетпес үшін қуат басы орналасқаннан кейін екі болтты қатайтыңыз. өздігінен; 2 бұрғылау қуатты бастары: бұрғылау сыйымдылығы: болат бөлшектер үшін 13 мм, алюминий бөлшектер үшін 16 мм, бұрғылау инсульт 80 спецификация, беру режимі: сервоберу, бір негізгі қозғалтқыш: 2,3 кВт, бұрғылау және бұрау қуат бастары (JT16) тігінен орнатылған және бөлшектердің ортаңғы биіктігін қолмен жоғары және төмен реттеуге болады. Бес станцияның орналасуына қол жеткізу үшін бес станциялы автоматты бөлінетін бұрылмалы табақпен жабдықталған және әрбір құралды алға, артқа, солға және оңға реттеуге болады. Жүктеу және түсіру оңай. Әрбір шпиндельде тәуелсіз басқару және қолмен реттеу функциялары бар. Шпиндельді мойынтіректердің барлығы Харбин мойынтіректері; үзік-үзік автоматты майлау жүйесінің майлағышы, бұрғылау қуатының бастиегі және түрту қуатының бастиегі жылдам алға, баяу алға, алға және жылдам артқа жұмыс істейді.

Процесс барысы: машинаны іске қосу → материалды тиеу күйіне қолмен тиеу → бұрылмалы табақты бірінші станцияға бұру → үш станция бір уақытта бұрғылау мен қағуды өңдейді → қолмен түсіру → екінші циклды енгізіңіз.

Станоктың негізгі құрылымы:

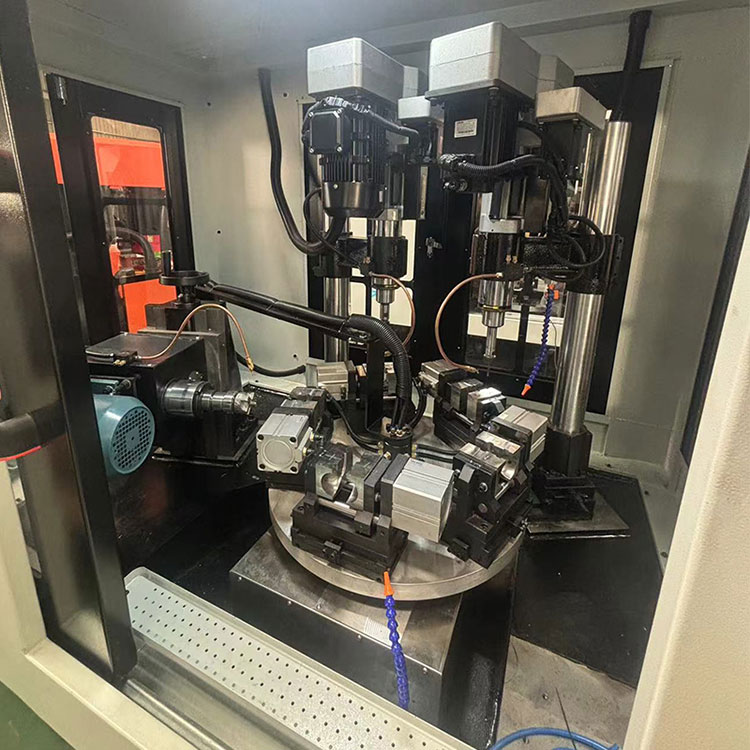

Қуат бастиегін бөлу: шеткі бетті бұрғылау және фрезерлеуге арналған көлденең қуат бастиегі, бір тік бұрғылау шпиндель бірлігі, екі тік бұрғылау шпиндель бірлігі, бес станциялы автоматты бөлу бұрылмалы табақ, бір негіз; схемалық жүйенің бір жиынтығы, арматураның бес жиынтығы және толығымен жабық металл қаңылтыр қорғанысының бір жинағы.
