Сервомоторды атқарушы қозғалтқыш деп те атайды немесе басқару қозғалтқышы деп те атайды. Автоматты басқару жүйесінде сервоқозғалтқыш жетек элементі болып табылады, оның қызметі сигналды (басқару кернеуі немесе фазасы) механикалық орын ауыстыруға, яғни қабылданған электрлік сигналды белгілі бір жылдамдыққа немесе қозғалтқыштың бұрыштық орын ауыстыруына түрлендіру болып табылады. Сервоқозғалтқышта тұрақты және айнымалы ток нүктелері бар.
Сервомоторды атқарушы қозғалтқыш деп те атайды немесе басқару қозғалтқышы деп те атайды. Автоматты басқару жүйесінде сервоқозғалтқыш жетек элементі болып табылады, оның қызметі сигналды (басқару кернеуі немесе фазасы) механикалық орын ауыстыруға, яғни қабылданған электрлік сигналды белгілі бір жылдамдыққа немесе қозғалтқыштың бұрыштық орын ауыстыруына түрлендіру болып табылады. Сервоқозғалтқышта тұрақты және айнымалы ток нүктелері бар.

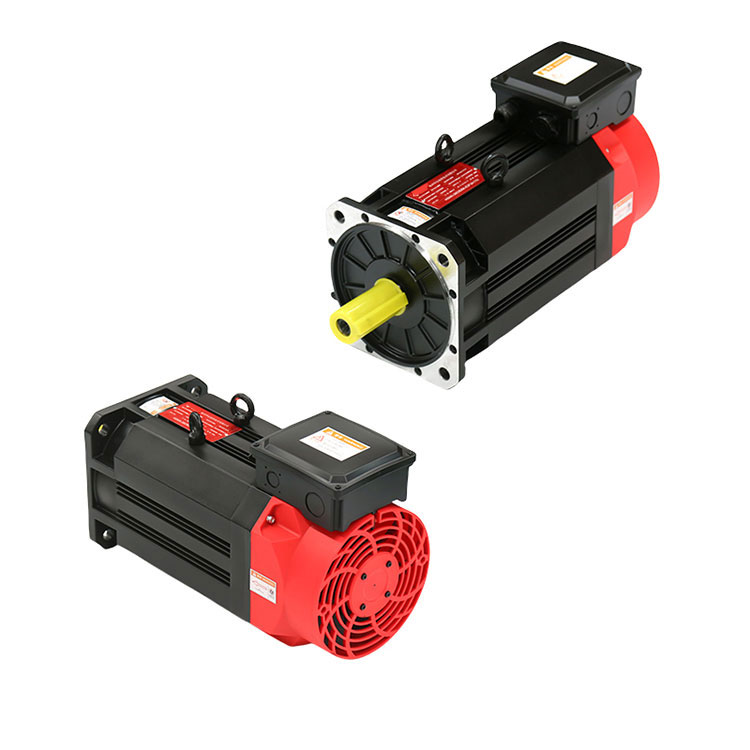

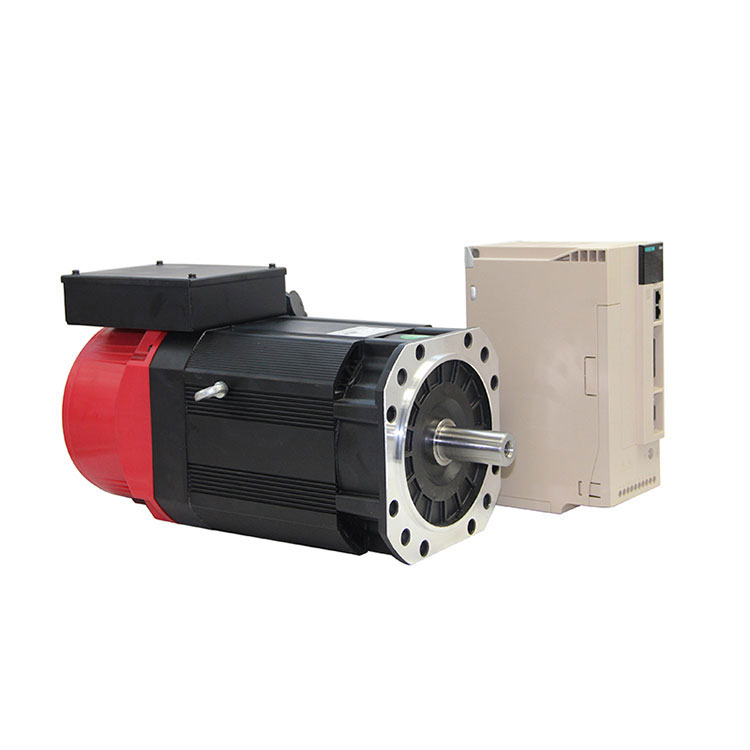

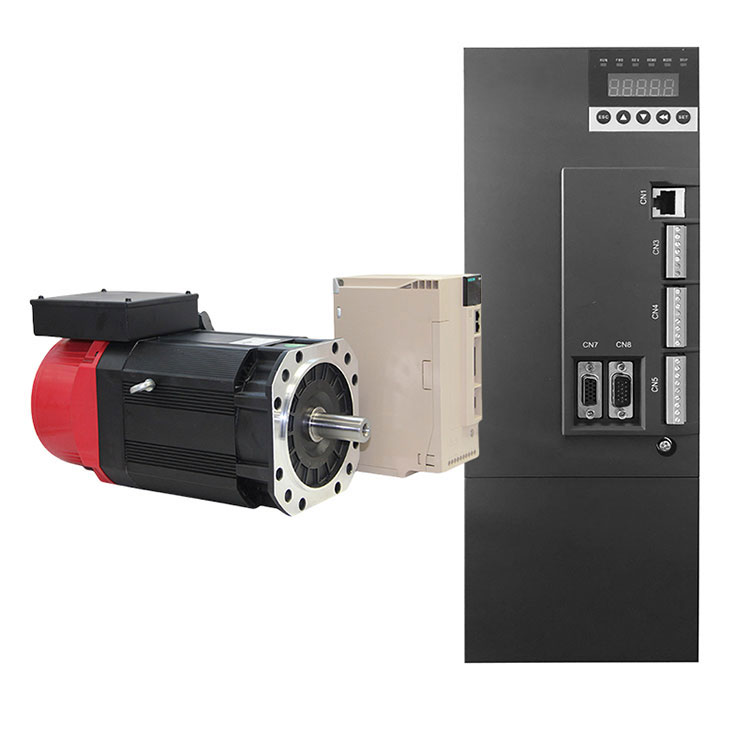

Шпиндельді сервоқозғалтқыш – станокты өңдеудегі шпиндельдің жетекші қозғалтқышы, ол негізінен шпиндельдің жылдамдығы мен орнын басқаруға және өңдеу процесінде қозғалыс дәлдігі мен тұрақтылығын жақсартуға арналған. Шпиндельді сервоқозғалтқыш үш бөліктен тұрады: сервоқозғалтқыш, кодтаушы және драйвер. Сервоқозғалтқыш шпиндель жүктемесінің жетек қозғалтқышы ретінде әрекет етеді, контроллердің командалық сигналын алады, шпиндельдің айналу жиілігі мен орны туралы ақпаратты кодтаушы арқылы береді, содан кейін командалық сигналды драйвер арқылы нақты қозғалтқыш қозғалысына түрлендіреді.
Шпиндельді сервоқозғалтқышты басқару режимдерінің екі түрі бар: позицияны басқару және жылдамдықты басқару. Позицияны басқару шпиндельдің айналу дәлдігін және позицияның дәлдігін бақылауды жүзеге асыру үшін шпиндельдің нақты жағдайына кері байланыс жасау үшін негізінен кодер арқылы жүзеге асырылады; жылдамдықты басқару, негізінен, жылдамдықты басқару мақсатына жету үшін сервоқозғалтқыштың белгіленген жылдамдықта айналуына мүмкіндік беретін контроллердің шығыс басқару сигналы арқылы жүзеге асырылады. Сонымен қатар, шпиндельді сервоқозғалтқыштың кейбір арнайы функциялары бар, мысалы, жеделдету, баяулауды басқару, жүктемені басқару, момент шегі және т.б.

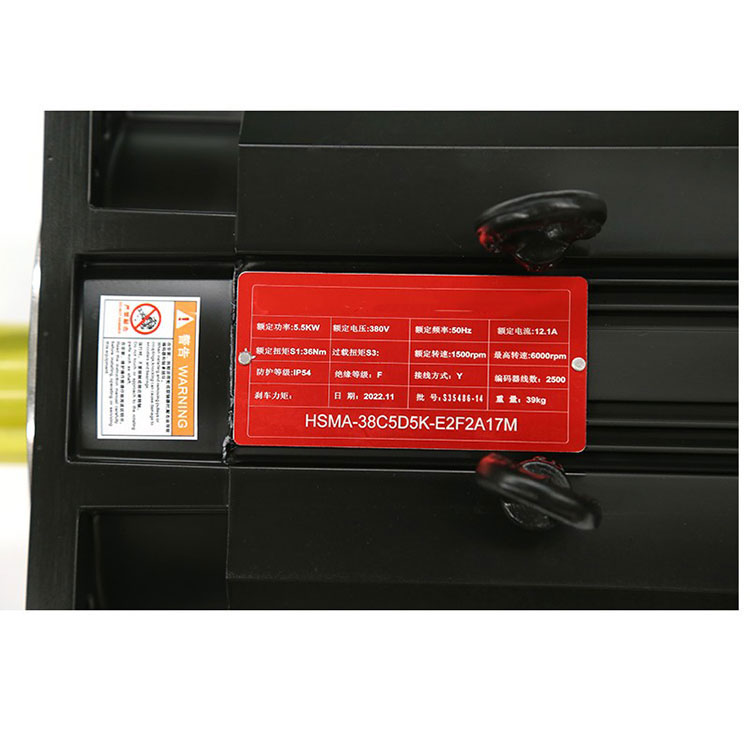

Бағаланған жұмыс НОМИНАЛДЫ ҚУАТ |
5,5 кВт |
статор кедергісі (I) STATCR RESSWCE |
|
|
номиналды кернеу БАҒАЛДЫ VCLTS |
380 В |
Статордың электр кедергісі (X1) STATCR HEACTNCE |
|
|
қосылу режимі WODE OF OOWNECTN |
Y |
Ротор кедергісі (B2) ROTOR.RESSANCE |
|
|
Номиналды жиілік ЖИІЛІКТІ БАҒАЛАУ |
50 e |
Ротордың реактивтілігі (X2) RTOR REACTNE |
|
|
номиналды ток БАҒАЛДЫ АҒЫ |
12 А |
қозу реакциясы (Im) EXOTATCN ЕРЕКШЕЛІГІ |
|
|
рейтинг моменті НОЙЫНДЫҚ МОМЕНТ |
36 Nn |
Реактивтілік ((м) ЕНУТН ГЕКТАН |
|
|
Эталондық жылдамдық АНЫҚТАУ ЖЫЛДАМДЫҒЫ |
1500 р/мин |
оқшаулау дәрежесі NSLATON CRADE |
F |
|
максималды жылдамдық Бірдеңе |
6000 т/м |
қорғау деңгейлері ҚОРҒАУ ДЕҢГЕЙІ |
Б:54 |
|
Трансмиссия инерциясы ӘЙЕЛДЕР CF NERTA |
0,0151кг*м² |
полюстердің саны POLE |
4 |
|
қызмет сипаты RATN |
$ |
салмақ WECHT |
|
|

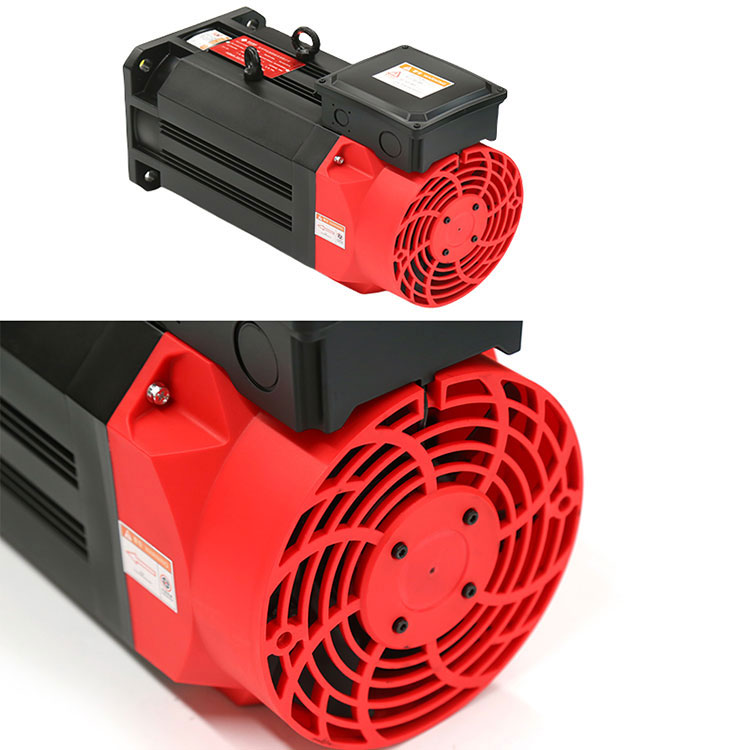

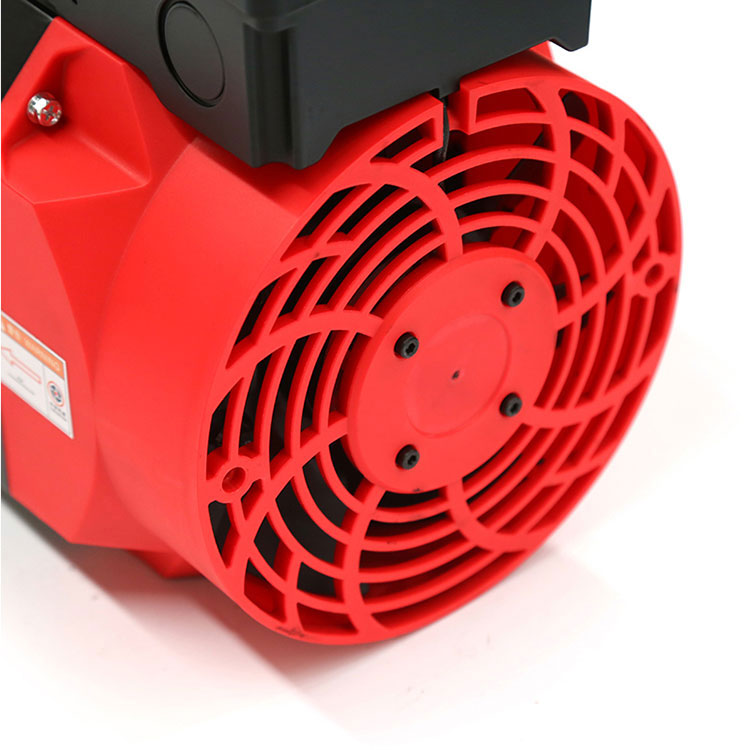

Салқындату желдеткіші 000LN3 ЖЕЛДЕТКІШ |
Бағаланған жол НОМИНАЛДЫ ҚУАТ |
34Вт/0,22А |
||
Одинациялық кернеу НАЙЫНДЫ ВОЛТ |
1PH 220 В |
|||
кодтаушы КОДЕР |
Графиктегі импульстар саны ӘР АЙНАЛДЫҚ НАУ |
|
||
Шығару әдісі OUTPUT MCDE |
|
|||
тежегіш аппарат HGGNG ТЕЖЕГІ |
аты NAME |
|
||
Деректер параметрлері ДЕРЕКТЕР ПАЙАМЕТРІ |
|
Шпиндельді сервомотор токарь, фрезерлік станок, тегістеу станоктары, бұрғылау станоктары және басқа станок жабдықтары сияқты станоктарды өңдеу жабдықтарының барлық түрлерінде кеңінен қолданылады. Оның негізгі функциясы шпиндельді жетектеуге, шпиндель қозғалысының жылдамдығы мен орнын басқаруға арналған, осылайша станокты өңдеу процесі күтілетін дәлдік пен тиімділікке қол жеткізу үшін қолданылады. Олардың ішінде шпиндельді сервоқозғалтқыштың артықшылығы - ол қозғалысты басқару сигналдарына тез жауап бере алады, жоғары жылдамдықты және жоғары дәлдіктегі жылдамдық пен позицияны басқаруды қамтамасыз етеді, сондай-ақ белгілі бір жұмыс тұрақтылығы мен жүк көтеру қабілетіне ие болады.
Шпиндельді сервомоторды қолдану станокты өңдеудің дәлдігін жақсартады және өндіріс тиімділігін арттырады. Автоматты станоктарда, CNC станоктарында және басқа да жоғары дәлдіктегі станоктарда оның жоғары жылдамдықты, жоғары дәлдіктегі өңдеу талаптарын қолдаудың маңызды бөлігі болып табылады. Сонымен қатар, шпиндельді сервоқозғалтқыш өнеркәсіптік автоматтандыруда, аэроғарыштық, медициналық жабдықтарда және басқа салаларда әртүрлі салаларға автоматтандыруды қолдауды қамтамасыз ету үшін қолданылуы мүмкін.
1. физикалық құрылыс
Серво-шпиндельді қозғалтқыш - шпиндельді, сервомоторды және синхронизаторды біріктіретін кірістірілген шпиндельі бар серво-мотор. Қарапайым сервоқозғалтқыш тек тәуелсіз сервомотор болып табылады, оны тиісті функцияларға қол жеткізу үшін басқа механикалық жабдықпен үйлестіру қажет.
2. бақылау әдісі
Сервошпиндель қозғалтқышы шпиндельдің жылдамдығын басқару үшін шпиндель контроллерін, ал сервоконтроллерді айналу моменті мен жылдамдықты басқаруды жүзеге асыру үшін пайдаланады. Кәдімгі сервоқозғалтқышты басқару негізінен позицияның, жылдамдықтың және моменттің үш аспектісіне негізделген және оның басқару режимі күрделірек.
3. өнімділік талабы
Сервошпиндель қозғалтқышы негізінен жоғары жылдамдықты айналу және жоғары дәлдіктегі өңдеу талаптарына сай келеді, жоғары басқару дәлдігін, жылдам жауап беру жылдамдығын қажет етеді және шпиндель мен сервоқозғалтқышты бір уақытта басқару үшін. Кәдімгі сервоқозғалтқыштың басқару сұранысы негізінен осы үш аспектінің күйінде, жылдамдығында, моментінде өте жоғары талаптарға ие, басқару дәлдігі мен өнімділігін қамтамасыз ету қажет.
4. Сервоқозғалтқыштың негізгі принциптік схемасы
Алға және артқа айналу: жылдамдық қатесі + / -1 айн/мин, 3000 айн/мин үдеу және 1 секундқа баяулау.
Тәуелсіз квази-тоқтату: жоғары дәлдіктегі (0,03) позициялау, дайындаманың роботын жоғары және төмен түсіруге ыңғайлы.
Қатты түрту: 3000 RPM-қа дейін қатты түрту, минималды қуат тіс M3.
C-осі функциясы: бөлу дәлдігі + / -1 импульске жетуі мүмкін, ал көлік құралы мен фрезерлеу дәлдігі 0,01 айн/мин төмен болуы мүмкін.
Төмен жылдамдықты ауыр кесу: лезде 3 есе артық жүктеме, құюды өңдеуге жарамды тұрақты кесу жылдамдығын қамтамасыз етіңіз.
Жоғары жылдамдықтағы дәл өңдеу: 1500 RPM-ден жоғары тұрақты қуат шығысы, тұрақты жылдамдық, кепілдендірілген аяқтау.
Күшті қолдану мүмкіндігі: оны көптеген отандық және шетелдік жоғарғы машиналармен (CNC жүйесі, PLC және т.б.) қолдануға болады.
Күшті қосымша әзірлеу: тұтынушылардың талаптарына сәйкес арнайы мүмкіндіктерді теңшеуге болады.
Quanzhou more force automation equipment co., LTD., 2013 жылы құрылған, компания Қытайдың сантехника-Фуцзянь оңтүстігінде орналасқан, композиттік станоктарды, бұрғылау орталығын, бұрғылау фрезерлік өңдеу орталығын жетекші жеке өндірістік кәсіпорындар ретінде бұрғылауға міндеттенеді. сантехника ванна бөлмесіне, өрт клапанына, басқару аппаратурасына, электр жабдықтарына, аэроғарыштық, машина жасау және басқа салаларға қызмет көрсету үшін.
Көптеген жылдар өткеннен кейін Цюаньчжоу қарапайым құрастыру өндірісінен күшті автоматтандыру, тәуелсіз ғылыми-зерттеу және әзірлеуге, өндіруге, сатуға, машина жасаушылардың бірі ретінде қызмет көрсетуге айналды, қазір CNC порталдық бағыттаушы рельсті тегістеуіш, бұрғылау станоктары, автомобильдер, фрезерлеу, сүргілеу бар. , ұнтақтау және басқа өңдеу жабдықтары және бірқатар озық сынақ құралдары. Қытайдағы маңызды нарықтар мен қызмет көрсету ұйымдарымен өнімдер 20-дан астам провинцияларда, қалаларда және автономиялық аудандарда жақсы сатылады және 30-дан астам шетелге экспортталады. Біз өнімдерімізді үнемі жаңартып, жетілдіреміз. Пайдалануға оңай, экономикалық, тұрақты, жоғары сапалы өнімдермен қоғамға өтеу үшін қызмет көрсету пайдаланушылары да үлкен сенім мен жақсы беделге ие болды. Біз автоматты машиналар мен жабдықтарды зерттеуге дейін өмірдің барлық салаларындағы әріптестермен жұмыс істеуге дайынбыз!
Біз өнімдерде практикаға көбірек көңіл бөлеміз, сатылымнан кейінгі, техникалық персоналға тікелей алдыңғы қатарға назар аударамыз, өнімнің кемшіліктерін жақсартамыз, жоғары деңгейге жетеміз, нарық сапасын жеңеміз. Клиенттердің қанағаттанушылығы - әрқашан біздің тынымсыз ізденісіміз! Болашақта біз пайдаланушының қажеттіліктеріне назар аударуды жалғастырамыз, керемет жасау үшін бірге жұмыс істеуге дайынбыз!
