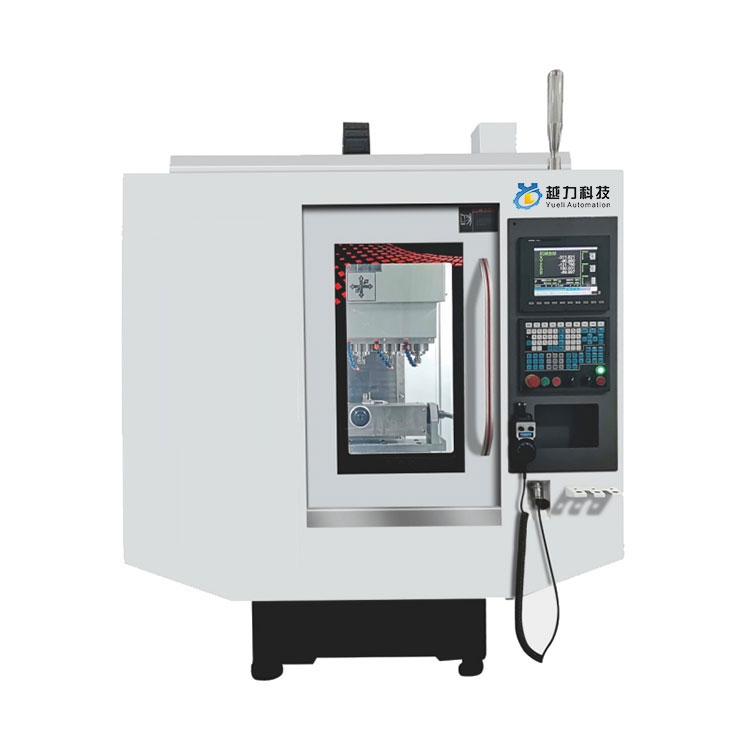

Қытайда жасалған жоғары сапалы бес осьті гравюра және фрезерлік станок. YueLi - Қытайдағы бес осьті гравюра және фрезерлік станок өндіруші және жеткізуші.
Қытайда жасалған бес осьті гравюра және фрезерлік станок ыстық сатылымда. YueLi - Қытайдағы бес осьті гравюра және фрезерлік станок өндіруші және жеткізуші.
1. Ұсақ кеуекті бөлшектер мен бұйымдарды өңдеуге мамандандырылған. Ол ұялы телефон бөлшектерін, байланыс жабдықтарын, аэроғарыш өнеркәсібін, автомобильдер мен мотоциклдерді, аспап жасау, жеңіл өнеркәсіп және тоқыма, электронды аспаптар мен машина жасау салаларын өңдеуге, сондай-ақ мыс және алюминий электродтарын өңдеуге жарамды.
2. Құрылым жоғары берік шойыннан жасалған және кернеуді жеңілдететін күйдіруден және табиғи қартаюдан өткен. Кереуеттің дәлдігі ұзақ және тұрақты болып табылады және ол ұзақ уақыт бойы деформацияланбайды;
3. Дайындамаларды жоғары жылдамдықпен өңдеуге қол жеткізу үшін жоғары дәлдіктегі электр шпиндельді пайдаланыңыз; шпиндельдің жоғары жылдамдықпен айналуынан туындаған температураның көтерілу мәселесін азайту, шпиндельдің термиялық ұзаруын тиімді жақсарту және өңдеу дәлдігін жақсарту үшін май температурасын салқындату машинасының жүйесін пайдаланыңыз.
4. Машина корпусының негізі станок ішіндегі қалдықтарды тазалауды жеңілдету үшін артқы еңкейткіш құрылым конструкциясын қабылдайды.
5. Биік бағананың құрылымдық дизайны шпиндель тұмсығынан жұмыс үстеліне дейінгі қашықтықты арттырады, бұл төртінші осьтің құрамдас бөліктерін орнату және қолдану үшін қолайлы және өңдеу аймағын кеңірек етеді;
6. Ол орбиталық майлау үшін автоматты май инжекторын қабылдайды және жылжымалы бөліктерді ұзақ уақыт майлай алатын май бүрку мөлшерін мезгіл-мезгіл және сандық түрде бақылайды.
Механикалық параметрлер |
Бірлік |
MK-640D |
Жұмыс үстеліндегі саяхат (X/Y/Z) |
мм |
600x380x350 |
Жұмыс алаңы |
мм |
550x400 |
T-слот |
мм |
4-14x80 |
салмақ сыйымдылығы |
кг |
300 |
Шпиндель ортасынан бағанға дейінгі қашықтық |
мм |
380 |
Шпиндель мұрнынан жұмыс үстеліне дейінгі қашықтық |
мм |
80-430 |
Үш осьтік қозғалтқыштың қуаты |
кВт |
1,7x1,7x3,1 |
X.Y.Z жылдам беру |
м/мин |
25/25/25 |
контроллер |
|
Тұтынушы опциялары |
Шпиндель ұшының техникалық сипаттамалары |
|
φ100 |
Шпиндель жылдамдығы |
айн/мин |
24000 |
Шпиндель қозғалтқышының қуаты |
HP(кВт) |
3.2/2.2 |
позициялау дәлдігі |
мм |
±0,003/300 |
Қайталану мүмкіндігі |
мм |
±0,002/300 |
Ауа қысымының сипаттамалары |
кг/см2 |
6-7бар |
физикалық өлшем |
мм |
1900x2200x2000 |
Механикалық салмақ (шамамен) |
КГ |
2700 |
1.Шойынды жоғары температурада қайта қыздырып, алты айдан астам қартатады
2. Қатаң құрастыру процесі (рельсті құрастыру, қорғасын бұрандасын құрастыру, мойынтіректерді жинау және т.б.)
3.Тамаша қырғыш технологиясы (мотор орындығы, шпиндель ұшының бетін қырып алу, бағананы бекіту бетін қыру)
4.Сапаны бақылау жүйесінің ғылыми өндірісі, бүкіл процесінің қадағалануы
1、Қадам қатесі анықталғанда, машина бөлшектерін өңдеу және құрастыру дәлдігін қамтамасыз ету үшін xx және yy бағыттарындағы сызықтық бағыттағыштың түзулігін бір уақытта анықтауға болады. Станоктың формальды орналасу дәлдігі және қайталанатын орналасу дәлдігі өлшенеді
2, Негізгі біліктің тіктігі және бүкіл машинаның жұмыс жазықтығы дәлдігі 0,01 мм шегінде қамтамасыз етілуі керек.
3、Z осі бағыттаушы рельс пен жұмыс арасындағы вертикалдылыққа 0,01 мм шегінде кепілдік беру қажет.
4、Машина xy осінің бағыттаушы рельсінің тіктігін анықтайды және дәлдік 0,005 мм шегінде болуы керек.
Кіші және орта өлшемді қорап класы, пластина класы, пластина класы, клапан сыныбы, қабық класы, қалып және әртүрлі шағын және орта партиялық өңдеудің басқа күрделі бөліктері үшін қолайлы, дәл бөлшектерде, дәлдік қалыпта, 5G өнімдерінде кеңінен қолданылады. , аппараттық бұйымдар, автобөлшектер, медициналық техника өнеркәсібі.
Yueli Technology - бұл ҒЗТКЖ, сату және өндірісті біріктіретін технологиялық кәсіпорын, Жылдар бойы қажырлы жұмыс пен дамудан кейін өнімдерге 5G терминалды өңдеу орталықтары, бұрғылау және бұрғылау станоктары, бес басты гравюра және фрезерлік станоктар, бес буынды 3D профильді жылтырату станоктары, бес осьті зергерлік бұйымдарды инкстрациялаушы тас ою және фрезерлік станоктар, пиллинг станоктары, порталдық өңдеу орталықтары, жоғары жылдамдықты гравюра және фрезерлік, қалыптау станоктары, төмен қысымды құю станоктары, гравитациялық құю машинасы, электр пеші, (автоматты) өзекше, құм араластырғыш, (CNC) бұрғылау және бұрғылау станоктары, өңдеу орталығы, гравюралық станок, автоматты жылтырату станоктары, пилинг станоктары, тегістеу станоктары және т.б.
