      Жоғары жылдамдықты гравюра және фрезерлік станоктар сериясы
      • Жоғары жылдамдықты гравюра және фрезерлік станоктар сериясыЖоғары жылдамдықты гравюра және фрезерлік станоктар сериясы

      Жоғары жылдамдықты гравюра және фрезерлік станоктар сериясы

      Төмен баға сапасы жоғары жылдамдықты гравюра және фрезерлік станоктар сериясы қоймада. YueLi - Қытайдағы жоғары жылдамдықты гравировка және фрезерлік станоктар сериясының өндірушісі және жеткізушісі.

      Сұрау жіберу

      Өнім Сипаттамасы

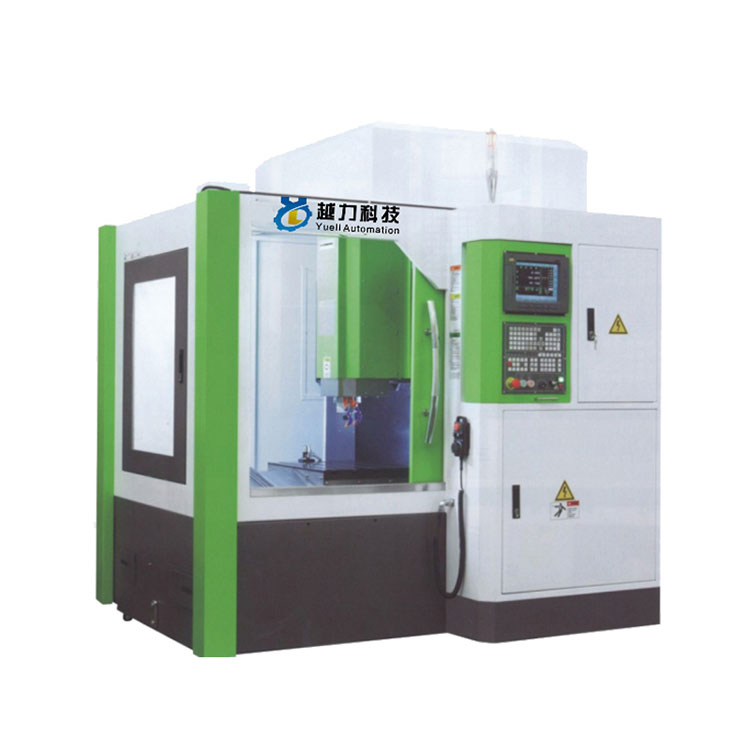

      Жоғары жылдамдықты гравировка және фрезерлік станоктар сериясы

      YueLi - Қытайдағы жоғары жылдамдықты гравировка және фрезерлік станоктар сериясының өндірушісі және жеткізушісі.


      Жоғары жылдамдықты гравировка және фрезерлік станок сериясы шпиндельдің жылдамдығы 24000 RPM


      Машина порталдық құрылымға ие және «Миханна» жоғары сұрыпты шойыннан жасалған. Ішкі киль күшейтілген. Барлық шойын жасытылған және жоғары тұрақтылыққа ие және деформациясыз. Жалпы алғанда, ол ұқсас модельдерге қарағанда ауыр. Тығыздалған сыртқы қақпақ және екі жақты есік ашылатын тығыздағыш өнімді өңдеуді жеңілдетеді. Жапондық және Тайваньдық технологияларды пайдалана отырып әзірленген арнайы жоғары жылдамдықты гравировка және фрезерлік станокты басқару жүйесі. Негізгі құрамдас бөліктер Жапониядан, Швейцариядан, Германиядан және Тайваньдан импортталады, мысалы: сервоқозғалтқыштар, сызықтық рельстер, муфталар және бұрандалы шыбықтар. Жоғары дәлдік және жоғары тиімділік сипаттамаларын күшейтіңіз. Ол әртүрлі материалдарды дәл өңдей алады: болат, мыс, алюминий, графит, органикалық шыны және т.б. Жылу шпиндель сипаттамаларын бұзбау үшін шпиндель жоғары жылдамдықты жұмыс кезінде өзін суыта алады. Дәл шарикті бұрандалар мен сызықтық бағыттағыштар және муфталар өңдеу кезінде тұрақтылықты және кері әрекетте нөлдік бос орынды қамтамасыз ету үшін тығыз өлшенеді. Өндіріс тиімділігін арттыру үшін тұтынушы қажеттіліктеріне сәйкес бұл модель кез келген уақытта құрал журналдарымен жабдықталуы мүмкін.


      Механикалық параметрлері:


      Үлгі

      Бірлік

      MK-540E

      MK-650E

      MK-760E

      MK-870E

      инсульт

      сол және оң (X)

      мм

      500

      600

      700

      800

      дейін және кейін (Y)

      мм

      400

      500

      600

      700

      жоғары және төмен (Z)

      мм

      230

      280

      320

      350

      Жұмыс алаңы

      мм

      500x450

      500x600

      600x800

      900x700

      Жұмыс үстелінің максималды жүктемесі

      кг

      300

      300

      500

      500

      Жұмыс үстелінен шпиндельдің шетіне дейінгі қашықтық

      мм

      80-290

      80-310

      150-470

      140-490

      Шпиндель жылдамдығы

      айн/мин

      2000-24000

      2000-24000

      2000-24000

      2000-24000

      Шпиндель ілгегі/шпиндель конусы


      ER25

      ER25

      ER25

      BT30

      Шпиндельді салқындату


      Май салқындатқыш

      Май салқындатқыш

      Май салқындатқыш

      Май салқындатқыш

      X/Y/Z осінің сервоқозғалтқышы

      кВт

      0,85-2,0

      0,85-2,0

      0,85-2,0

      0,85-2,0

      Шпиндельді қозғалтқыш

      кВт

      4.5

      5.5

      5.5

      5.5/OPT7.5

      жылдам тамақтандыру

      м/мин

      15

      15

      15

      15

      жемді кесу

      м/мин

      8

      8

      8

      8

      CNC жүйесінің ажыратымдылығы

      мм

      0.001

      0.001

      0.001

      0.001

      Қайталану мүмкіндігі

      мм

      ±0,003/300

      ±0,003/300

      ±0,003/300

      ±0,003/300

      позициялау дәлдігі

      мм

      ±0,005

      ±0,005

      ±0,005

      ±0,005

      Құрал орнатушы


      Стандартты

      Стандартты

      Стандартты

      Стандартты

      Майлау жүйесі


      Толық автоматты майлау жүйесі

      Толық автоматты майлау жүйесі

      Толық автоматты майлау жүйесі

      Толық автоматты майлау жүйесі

      Механикалық салмақ (шамамен)

      КГ

      2500

      3500

      3800

      4000

      Жалпы өлшемдер (ұзындық x ені x биіктік)

      мм

      1860x1800x2200

      2020x1900x2300

      2300x2100x2400

      2300x2300x2400



      5G өнімінің дисплейі:



      Қолөнер өндірісі:



      1.Шойынды жоғары температурада қайта қыздырып, алты айдан астам қартатады

      2. Қатаң құрастыру процесі (рельсті құрастыру, қорғасын бұрандасын құрастыру, мойынтіректерді жинау және т.б.)



      3.Тамаша қырғыш технологиясы (мотор орындығы, шпиндель ұшының бетін қырып алу, бағананы бекіту бетін қыру)



      4.Сапаны бақылау жүйесінің ғылыми өндірісі, бүкіл процесінің қадағалануы



      Сапа кепілдігі


      1. Қадам қатесі анықталғанда, машина бөлшектерін өңдеу және құрастыру дәлдігін қамтамасыз ету үшін xx және yy бағыттағы сызықтық бағыттағыштың түзулігін бір уақытта анықтауға болады. Станоктың формальды орналасу дәлдігі және қайталанатын орналасу дәлдігі өлшенеді

      2. Негізгі біліктің тіктігі және бүкіл машинаның жұмыс жазықтығы дәлдігі 0,01 мм шегінде қамтамасыз етілуі керек.

      3. Z осі бағыттаушы рельс пен жұмыс арасындағы вертикалдылыққа 0,01 мм шегінде кепілдік беру қажет.

      4. Машина xy осінің бағыттаушы рельсінің тіктігін анықтайды және дәлдік 0,005 мм шегінде болуы керек.



      Қолдану өрісі


      Кіші және орта өлшемді қорап класы, пластина класы, пластина класы, клапан сыныбы, қабық класы, қалып және әртүрлі шағын және орта партиялық өңдеудің басқа күрделі бөліктері үшін қолайлы, дәл бөлшектерде, дәлдік қалыпта, 5G өнімдерінде кеңінен қолданылады. , аппараттық құралдар, автобөлшектер, медициналық техника өнеркәсібі.




      Yueli Technology - бұл ҒЗТКЖ, сату және өндірісті біріктіретін технологиялық кәсіпорын, Жылдар бойы қажырлы жұмыс пен дамудан кейін өнімдерге 5G терминалды өңдеу орталықтары, бұрғылау және бұрғылау станоктары, бес басты гравюра және фрезерлік станоктар, бес буынды 3D профильді жылтырату станоктары, бес осьті зергерлік бұйымдарды инкстрациялаушы тас ою және фрезерлік станоктар, пиллинг станоктары, порталдық өңдеу орталықтары, жоғары жылдамдықты гравюра және фрезерлік, қалыптау станоктары, төмен қысымды құю станоктары, гравитациялық құю машинасы, электр пеші, (автоматты) өзекше, құм араластырғыш, (CNC) бұрғылау және бұрғылау станоктары, өңдеу орталығы, гравюралық станок, автоматты жылтырату станоктары, пилинг станоктары, тегістеу станоктары және т.б.
