320 Төрт осьті CAM айналмалы табақ
YueLi - Қытайдағы 320 төрт осьті CAM айналмалы табақ өндірушісі және жеткізушісі.
Сұрау жіберу
Өнім Сипаттамасы

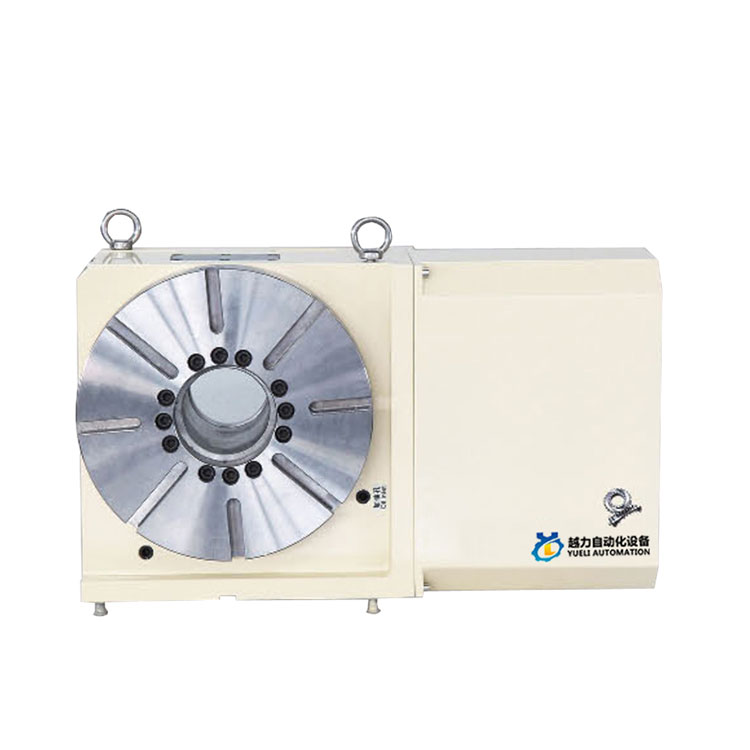

Yueli 320 төрт осьті CAM айналмалы табақ
CAM түріндегі нөлдік кері кері қайтару CNC айналуы
Қытайда жасалған төмен бағамен 320 төрт осьті CAM айналмалы табақты жеңілдікпен сатып алыңыз. YueLi - Қытайдағы 320 төрт осьті CAM айналмалы табақ өндірушісі және жеткізушісі.
Камера-роликті беріліс құрылымы өнімнің ішінде қабылданған.
CAM білігінің ине роликті мойынтірегі алдын ала сығымдалған.
Жылжымалы үйкеліс жоқ, саңылаулардың сипаттамаларын үздіксіз сақтаңыз.
Тура және кері қозғалысты қайталаудың жоғары дәлдігі.
Жоғары қаттылық, жоғары тиімділік.
Температураның жоғарылауына байланысты нашар дәлдікті тудырмайды.
Тұрақты калибрлеу мен реттеу қажет емес.
Жұдырықшалы типті CNC айналмалы табақтың жұмыс принципі және сипаттамалары
Алдын ала жүктеу принципі
Дәстүрлі червякты беріліс типті NC айналмалы табақпен салыстырғанда, торлы CAM түріндегі NC бұрылмалы табақтың дәлдігі жоғары.
Дәреженің, жоғары жылдамдықтың, нөлдік клиренстің және ауыр жүктеменің жұмыс сипаттамалары. Кіріс осьтік жұдырықшалар
Тұрақты жылдамдықты қозғалатын қисық беттің шығыс білігінің мұнарасындағы ине роликті подшипник алдын ала қысылған домалау контактілі беріліс болып табылады,
Айналмалы берілістің арқасында нөлдік кері соққыға және жоғары жылдамдыққа жету үшін
Үйкеліс қозғалысы, механизм кері қайтару берілісін, жоғары дәлдікті орналастыруды және қажет еместігін қамтамасыз ете алмайды
Тұрақты калибрлеу және реттеу жұмыстары жүргізілуі керек. Торлы CAM түрі CNC айналмалы табақ, біліктен тыс Han
Үлкен мойынтірек біліктің дөңгелек сыртқы қабырғасында орналасқан, ал CAM кіріс білігінің екі ұшы қос мойынтіректермен орнатылған.
Ол сондай-ақ бұрылмалы табақтың тұрақтылығы мен жүк көтеру қабілетін арттырады және өңдеудің жоғары жылдамдығы мен ауыр кесу күшін жақсы жеңе алады, өңдеу дәлдігін, тиімділігін арттырады және шығындарды азайтады.
CAM типті нөлдік кері қайтару NC айналмалы табақтың механизм сипаттамаларын салыстыру
|
Жоқ. |
Элемент |
Роликті CAM кептіргіш 1М |
Құрт беріліс түрі |
|
1 |
Драйвер түрі |
Ccw Шығу бұрышы |
- CCWa Outout The 360 |
|
2 |
Драйвер күйі |
Айналмалы контакт |
Слайд контакті |
|
3 |
Материал: Контакпаның қаттылығы |
Жұдырықша білігі: шыңдалатын болат; HRC60 |
Құрт білігі: шыңдалатын болат; HRC60 |
|
Жұдырықша ізбасарлары;Мойынтірек болат; HRC60 |
Құрт беріліс; фосфор қола; HB90 |
||
|
4 |
Алдын ала жүктеу |
○ИӘ |
X N0 |
|
5 |
Трансмиссияның тиімділігі |
〇Жоғары |
△Төменгі |
Орналасу уақыты 90° (Мысалы)
|
|
N0 тармақ. |
Бәсекелес |
|
|
Шпиндельді қысқышты босатыңыз |
|||
|
Жеделдету |
|||
|
Сызықтық айналмалы қозғалыс |
Сызықтық айналмалы қозғалыс |
||
|
Баяулату |
Баяулату |
||
|
Өңдеу шығары |
Өңдеу шығары |
||
|
Қысқыш шпиндель |
Қысқыш шпиндель |
||
|
Цикл уақыты |
Цикл уақыты |
||
| Жылдамдық сыйымдылығы |
Қаттылық |
 |
 |
| Төзімділік |
3 Роликті мойынтірек |
 |
 |
Yueli320 Анықтамалық деректер
|
КОД NO |
БІРЛІК |
Yueli320 |
|
|
Үстелдің диаметрі |
φмм |
320 |
|
|
Орталық биіктігі |
мм |
210 |
|
|
Шпиндель тесігі |
φмм |
110 |
|
|
T ұясының ені |
мм |
14 |
|
|
Бағыттаушы перне ені |
мм |
18 |
|
|
Сервомотор |
FANUC |
b22 |
|
|
MITSUBISH |
HF204 |
||
|
Мин. қадам |
|
0,001° |
|
|
Беріліс тетігі |
|
1:60 |
|
|
Максималды айналу жылдамдығы (3000 айн/мин) |
айн/мин |
40 |
|
|
Шығу жылдамдығы моменті |
кг/м |
100 |
|
|
Гидравликалық ресурс пневматикалық/гидравликалық |
кг/м² |
30 |
|
|
Тежегіштегі шығыс моменті |
кг/м |
100 |
|
|
Индекстеу дәлдігі |
сек |
15 |
|
|
Қайталану мүмкіндігі |
сек |
4 |
|
|
Өнім сапасы |
кг |
116 |
|
|
Рұқсат етілген салмақты |
вертикалды |
кг |
150 |
|
көлденең |
кг |
300 |
|
|
тік құйрық |
кг |
300 |
|
|
Рұқсат етілген жүктеме |
↓F |
кгс-м |
2000 |
|
|
F*L кгс-м |
260 |
|
|
F |
F*L кгс-м |
200 |
|
Yueli320 Айналмалы табақтың өлшемдері
