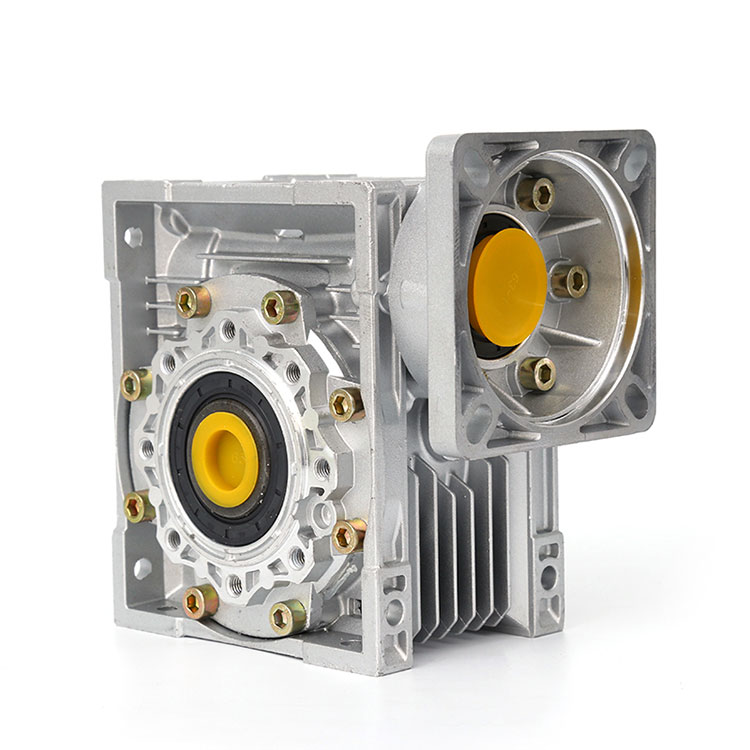

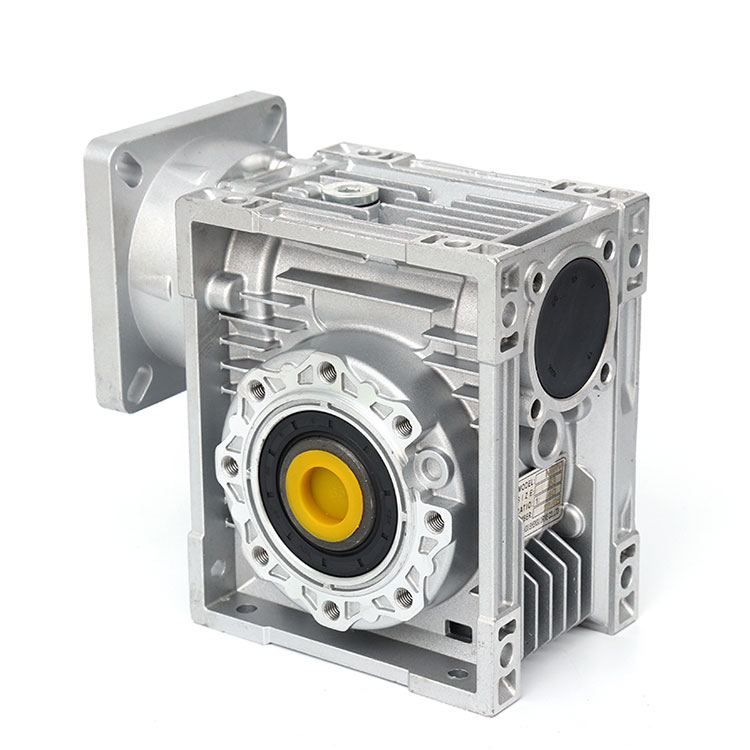

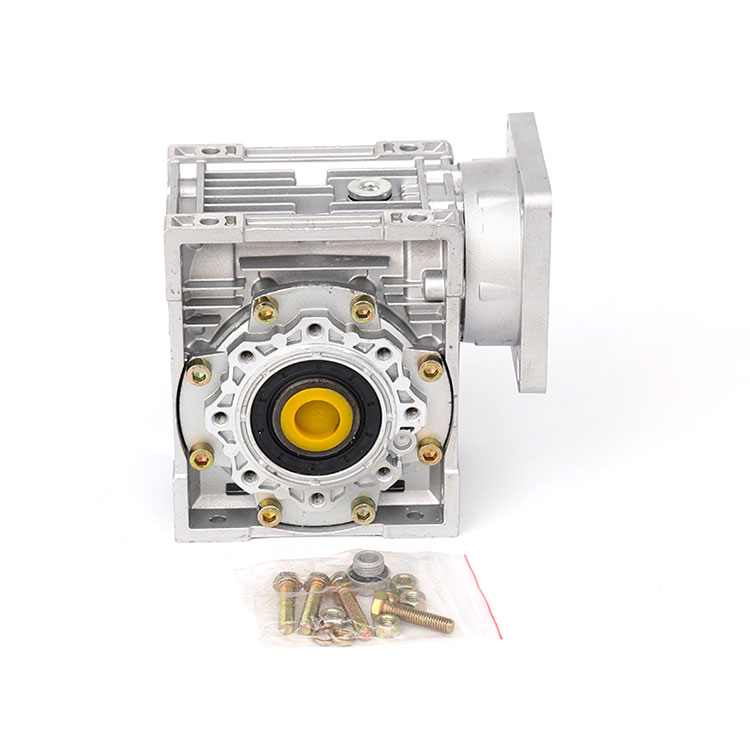

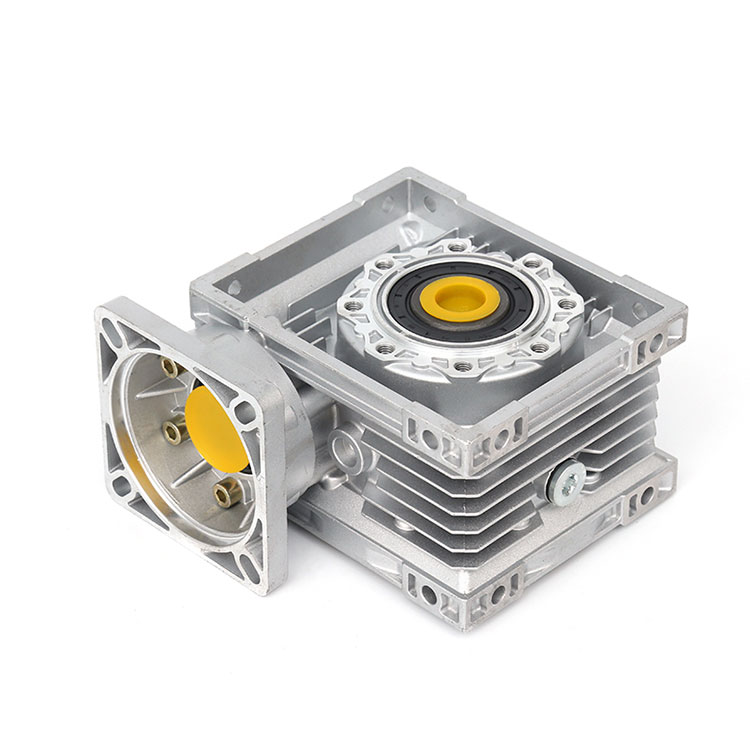

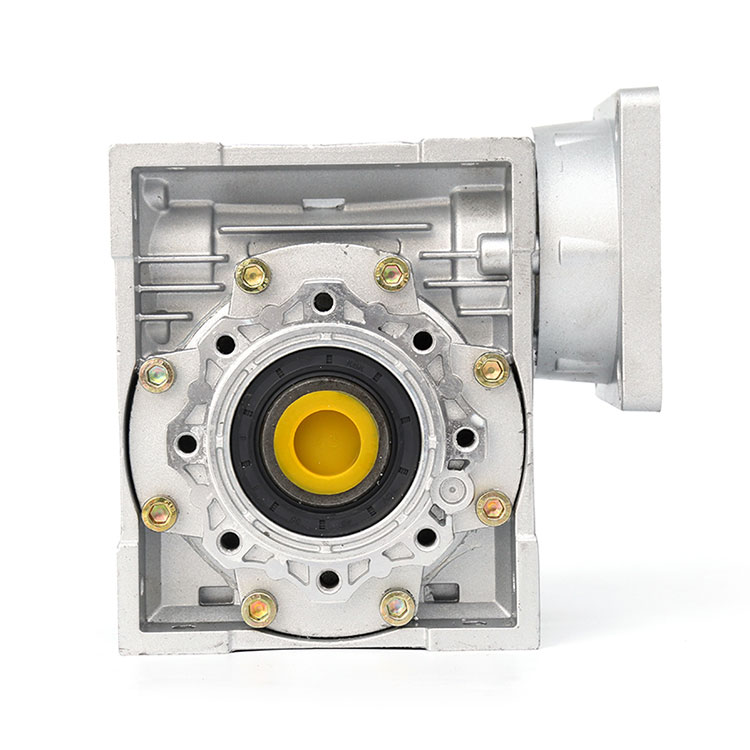

RV 63 редукторы RV редуктор сериясының құрт редукторының үлгілерінің бірі болып табылады. Ол ықшам құрылымы, үлкен беріліс қатынасы және белгілі бір жағдайларда өзін-өзі құлыптау функциясы бар беріліс механизмі бар құрт пен құрт дөңгелегінен тұрады. Бұл ең жиі қолданылатын редукторлардың бірі.
RV 63 редукторы RV редуктор сериясының құрт редукторының үлгілерінің бірі болып табылады. Ол ықшам құрылымы, үлкен беріліс қатынасы және белгілі бір жағдайларда өзін-өзі құлыптау функциясы бар беріліс механизмі бар құрт пен құрт дөңгелегінен тұрады. Бұл ең жиі қолданылатын редукторлардың бірі.
RV 63 редукторы GBl0085-88 ұлттық стандартына сәйкес цилиндрлік құрт доңғалақ құртының параметрлері, үйде және шетелде ең озық технологияны сіңіреді, бірегей және жаңа «шаршы қорап» пішінді құрылымы, қорап пішіні әдемі, жоғары сапалы алюминиймен легирленген құйма, келесі артықшылықтарға ие:
1, ықшам механикалық құрылым, жеңіл көлемі мен пішіні, шағын және тиімді;
2, жақсы жылу алмасу өнімділігі, жылдам жылуды тарату;
3, оңай орнату, икемді және жеңіл, жоғары өнімділік, оңай техникалық қызмет көрсету және жөндеу;
4, тегіс жұмыс, төмен шу, берік;
5, күшті қолдану, қауіпсіздік және сенімділік.
Қазіргі уақытта, ол кеңінен пайдаланушылар жақсы қабылдады өндірістік технологиялық жабдықтарды механикалық баяулату құрылғының түрлі салаларда қолданылған. Бұл үлкен айналу моменті, үлкен жылдамдық қатынасы, төмен шу, жоғары тұрақтылық механикалық тежелуді басқару құрылғысына қол жеткізу үшін заманауи өнеркәсіптік жабдық үшін ең жақсы таңдау.
1, тегіс беріліс, діріл, соққы және шу кішкентай, үлкен баяулау коэффициенті, кең әмбебаптық, әртүрлі механикалық жабдықпен пайдалануға болады.
2, бір сатылы беріліс қорабы, ықшам құрылымы бар үлкен беріліс коэффициентін ала алады, редуктордың көптеген үлгілері жақсы өздігінен құлыпталады, тежеу талаптары бар механикалық жабдық тежеу құрылғысын үнемдей алады.
3. Құрт тісінің және құрт тісінің бетінің үйкеліс жоғалуы үлкен, сондықтан берілістің тиімділігі беріліске қарағанда төмен, жылыту оңай және жоғары температура.
4. Майлау және салқындату үшін жоғары талаптар.
5, жақсы өзара сәйкестік, құрт дөңгелектер ұлттық стандарттарға сәйкес дайындалған, мойынтіректер, майлы тығыздағыштар стандартты бөлшектермен қолданылады.
6, қорап түрінің негізгі түрі (қораптың корпусы еден тақтасы бар тік немесе көлденең құрылым) және әмбебап түрі (қораптың корпусы текше тәрізді, көптеген жақтары бекітілген бұрандалы саңылаулары бар, еден тақтасы немесе басқа табан тақтасы және басқа құрылымдық түрлері)
7, кіріс білігінің қосылу режимінің негізгі түрі бар (бір кіріс білігі және қос кіріс білігі), қозғалтқыш фланеці екі түрлі.
8. Шығыс және кіріс осінің позициясының бағыты және кіріс осі төмен және жоғары; шығыс осі жоғары және төмен; кіріс осі жоғары және төмен.
9, RV 63 редукторы және RV сериясының басқа редукторы 2 немесе 3 көп сатылы редуктор, үлкен беріліс қатынасын алу үшін.
Бір сатылы червякты редуктор
Жоғары сапалы алюминий қорытпасынан құйылатын қораптың корпусын пайдалану сыртқы түрі жеңіл
● Жоғары жүк көтергіштігі, тұрақты беріліс, төмен діріл, төмен шу.
● Түрлі қосылымдардың қажеттіліктерін қанағаттандыру үшін қуат кірісі мен шығыс моменті бар әртүрлі қосылым құрылымдары; қорап пішінінің дизайны мен негізгі тесіктердің орналасуы әртүрлі орнату әдістеріне, күшті әмбебаптыққа бейімделеді.
● Шағын және орта өлшемді қорап толығымен жабық құрылым, күшті тығыздау, қораптың ішіндегі майлау майы жоғалту және нашарлау оңай емес, ауыстыруды қажет етпейді, техникалық қызмет көрсету оңай.
Екі сатылы червякты редуктор
● Ол бір сатылы құрт редукторынан тұрады, бір сатылы құрт редукторының барлық артықшылықтары бар және үлкен беріліс коэффициентін алады.
● Жалпы екі сатылы комбинация үлгілері: 25 / 30,25 / 40,30 / 40,30 / 50,30 / 63,40 / 75,40 / 90,50 / 110,63 / 130,63 / 150. Егер пайдаланушылардың арнайы талаптары бар, олар нақты қажеттіліктерге сәйкес біріктірілген бірлік ретінде 25,30,40,50,63,75,90,110,130,150 таңдай алады.
NMRV құрт редукторын дұрыс таңдау үшін алдымен келесі тармақтарды түсініңіз:
● жүктеме жағдайлары қолдану жиілігі M кітап конг 2 тау төлеу үшін жерден өлмейді
● жұмысты пайдалану жағдайы К1 жұмыс жағдайының коэффициентін және К2 жұмыс жағдайын түзету коэффициентін анықтаңыз
● A, B және C механикалық жүктеме түрлері 1-кестеге сәйкес анықталады.
● 2-кестеге сәйкес K2 жұмыс жағдайын түзету коэффициентін тексеріңіз.
Бет-07
Механикалық жүктеме түрлерін таңдау (1-кесте)
қызмет көрсету жағдайы S ituator қолданбасын пайдалану |
мысал Мысал |
Жүктеме түрлері Жүктеу түрі |
Соққыға біркелкі жүктеме жоқ Жүктеу |
конвейер таспасы (орташа жылдамдық) Con vay Band (біркелкі тасымалдау) |
A(біркелкі жүктеме) A(бірқалыпты жүктеме) |
Орташа жүктеменің орташа әсер ету жүктемесі |
Тасымалдау белбеуі (айнымалы беріліс) Жылдамдық өзгертілді Тасымалдау g |
B (орташа соққы жүктемесі) B(орташа жүктеме |
Ауыр жүктеменің қарқынды соққы жүктемесі |
Компрессорлар, ұнтақтағыштар және т.б Компрессор, ұнтақтау r және т.б. |
C (Қатты соққы жүктемесі) C (қатты жүктеме) |
қоршаған ортаның температурасы Қоршаған ортаның температурасы |
Жұмыс жағдайын түзету коэффициенті k2 Жұмыс жағдайы Коэффицент K2 |
-10℃~30℃ |
1 |
30℃~40℃ |
1.1~1.2 |
К1 жұмыс жағдайының коэффициенті таңдалған (1-сурет) 1-диаграмма К1 жұмыс жағдайының коэффициенті
16 сағ/күн (күн) |
8 сағ/күн (күн) |
2 сағ/күн (күн) |
|
|
|||||||||||
2,0 1,9 1,8 1,7 1,6 1,5 1,4 1,3 1.2 |
1,8 1,7 1,6 1,5 1,4 1,3 1,2 1,1 1.0 |
1.6 1.5 |
|
|
|
|
|
|
|
|
|
|
|
|
C (күшті соққы жүктемесі) C (ауыр жүктеме) B (орташа соққы жүктемесі) B (орташа жүктеме) A(біркелкі жүктеме) A(бірқалыпты жүктеме) |
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
||||
1.4 |
|
|
|
|
|
|
{ш |
|
|
|
|
|
|||
1.3 1,2 1,1 1,0 0,9 0,8 |
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
B- |
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
OF |
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
||||
Жұмыс жағдайының коэффициенті K1 Жұмыс жағдайының коэффициенті K1 |
5102030405060708090100 Іске қосу жиілігі (қосалқы/сағ) Іске қосу жиілігі (уақыт/сағ) |
|
● Пайдаланушы алдымен жұмысшы машинаның кіріс механикалық жүктемесін T (моментті) анықтауы керек, T жұмыс жағдайының коэффициенті K1 көбейтіндісі, содан кейін жұмыс жағдайын түзету коэффициенті K 2 көбейтіндісі, яғни шығыс моментінің мәнін алу үшін редукторды және жылдамдық қатынасы немесе шығыс жылдамдығы мәнімен біріктіріп, қажетті редуктор сипаттамаларын таңдаңыз.
● Сондай-ақ пайдаланушы шығыс моментін белгілі кіріс қуатына, қатынас мәнімен немесе шығыс жылдамдығының мәнімен біріктіріп есептей алады және редукторды таңдай алады.
Мысал 1. Әмбебап конвейер лентасы (біркелкі жүктеме)
Момент: 19Н.м жұмыс уақыты 8 сағат/тәу
Жылдамдығы: шамамен 55 р/мин, басталу жиілігі: 10 рет/сағ
Редуктор: 1/25, қоршаған орта температурасы: үй ішіндегі 25℃
① 1-кестеге сәйкес жүктеме түрі анықталады
Жүктеме түрі: соққының біркелкі жүктемесі жоқ, A таңдаңыз;
② суретке сәйкес. 1, А жолында 10 рет/сағ жиілік қиылысу нүктесін алып, 8 сағат/тәулік жұмыс уақытының K1=1 коэффициентін табыңыз;
③ 2-кестеге сәйкес K2=1 коэффициенті;
④ Сонда айналу моментінің мәні 19 K1 K2=1911=19 Н. Және m, қосымша жақындығы 19 Н. Жылдамдықты төмендеткіш m.
Таңдалған нәтиже: NMRV30-1 / 25
Кіріс қуаты 0,18 кВт, шығыс жылдамдығы 56 айн/мин, шығыс моменті 21 Н.м.
Мысал 2. Конвейер таспасы (орташа соққы жүктемесі)
Айналым моменті: 65Н. М., жұмыс уақыты: тәулігіне 16 сағат,
N,00 рет/сағат,
Редуктор: 1/60,"Нашар температура: 35℃, қозғалтқышты тікелей қосу
① 1-кестеге сәйкес жүктеме түрі анықталады
Жүктеме түрі: жеңіл соққы жүктемесі, B таңдаңыз;
② суретке сәйкес. 1, В сызығы бойынша жиіліктің тірек нүктесін 100 рет/сағат қабылдап, жұмыс уақытының 16 сағат/тәулік коэффициентін табыңыз K1=1,65;
③ 2-кестеге сәйкес K2=1,15 коэффициенті;
④ Момент мәні 65xK1xK2=70x1.65x1.15=1 23 Н. Және m, ең жақын 123Н таңдай алады. Жылдамдықты төмендеткіш м.
Таңдалған нәтиже: NMRV63-1 / 60
Кіріс қуаты 0,55 кВт, шығыс жылдамдығы 23,3 айн/мин, шығыс моменті 140 Н.м.
NMRV |
NVR |
Үлгі нөмірі сипаттамасы: Үлгі жазбалары
NMRV-063-30-VS-F1(FA)-AS-80B5-0,55kW-B3 |
|||
NMRV |
құрттарды азайту құралы Құрт беріліс жылдамдығын редуктор |
||
NVR |
Редуктор (кіріс білігі бар) Құрт беріліс жылдамдық редуктор (сәйкес кіріс білігі) |
||
063 |
Червякты редуктордың орталық қашықтығы Орталық диктант |
||
30 |
редукциялық беріліс коэффициенті Қысқарту коэффициенті |
||
VS |
Екі жақты кіріс осі Қос кіріс білігі |
F1(F) |
Шығу фланецінің орны мен моделі Шығу фланеці |
AS |
Бір жақты шығыс білігі Бір шығыс білігі |
AB |
Екі жақты шығыс білігі Қос шығару білігі |
PAM |
Мотор қосылымы Мотор муфтасына арналған |
80B5 |
Мотор отырғышының нөмірі және орнату құрылымының пішіні Моторды орнату құрылғысы |
0,55 кВт |
қозғалтқыштың қуаты Электр қозғалтқышының қуаты |
B3 |
Азимут орнатыңыз Орнату орны |
Отандық және шетелдік үлгілерді басқарады Модельдің салыстырмалы кестесі
керемет жылдам ШЕНСУ |
NMRV025 |
NMRV030 |
NMRV040 |
NMRV050 |
NMRV063 |
NMRV ⁰75 |
NMRV090 |
NMRV110 |
NMRV130 |
NMRV150 |
|
NRV030 |
NRV040 |
NRV050 |
NRV063 |
NRV075 |
NRV090 |
NRV110 |
NRV130 |
NRV150 |
|
Отандық кәсіпорындар Отандық |
NMRV025 |
NMRV030 |
NMRV040 |
NMRV050 |
NMRV063 |
NMRV075 |
NMRV090 |
NMRV110 |
NMRV130 |
NMRV150 |
|
NRV030 |
NRV040 |
NRV050 |
NRV063 |
NRV075 |
NRV090 |
NRV110 |
NRV130 |
NRV150 |
|
WJ25 |
WJ30 |
WJ40 |
WJ50 |
WJ63 |
WJ75 |
WJ90 |
WJ110 |
WJ130 |
WJ150 |
|
FCNDK25 |
FCNDK30 |
FCNDK40 |
FCNDK50 |
FCNDK63 |
FCNDK75 |
FCNDK90 |
FCNDK110 |
FCNDK130 |
FCNDK150 |
|
|
FCNK30 |
FCNK40 |
FCNK50 |
FCNK63 |
FCNK75 |
FCNK90 |
FCNK110 |
FCNK130 |
FCNK150 |
|
JRSTD025 |
JRSTD030 |
JRSTD040 |
JRSTD050 |
JRSTD063 |
JRSTD075 |
JRSTD090 |
JRSTD110 |
JRSTD130 |
JRSTD150 |
|
|
JRST030 |
JRST040 |
JRST050 |
JRST063 |
JRST075 |
JRST090 |
JRST110 |
JRST130 |
JRST150 |
Техника және сынақ жабдықтары
Жоғары дәлдіктегі CNC станоктарымен және өңдеу орталығымен, озық жабдықтармен және сынақ құралдарымен
Тамаша технология және қатаң және мінсіз сапаны басқару жүйесі
Кәсіби және техникалық элитамен және жетекші деңгейдегі ғылыми және технология командасымен жиналыңыз
Өнімнің тұрақтылығы мен сенімділігін қамтамасыз ету үшін жаңа технологияны, жаңа процесті және жаңа материалдарды толық пайдаланыңыз
Өнім сапасы озық өндіріс құралдарынан, ал сапа сезімі үздіксіз инновациядан туындайды
1. Жұмыс ортасының температурасы -40℃ - + 40℃. Жұмыс ортасының температурасы 0℃-ден төмен болғанда, майлау майды іске қосу алдында 0℃-ден жоғары қыздыру керек. Жұмыс ортасының температурасы 40℃ жоғары болса, салқындату шараларын қолдану керек.
2. Червякты редуктор оң және кері айнала алады
Quanzhou Yue eli automation equipment Co., Ltd. - бұл бірінші дәрежелі ғылыми зерттеулері, техникалық персоналы бар кәсіби өндірушілердің бірі ретінде әзірлеу, әзірлеу, жобалау, өндіру жиынтығы.
Компания әлемге әйгілі Ханчжоу туристік курортында орналасқан. 20 жылдан астам тынымсыз еңбек, үздіксіз жетілдірілу нәтижесінде кәсіпорынның өндірістік ауқымы артып келеді, түр-түрі
Бірте-бірте жетілдірілді, сегіз сериясын қалыптастырды, редуктордың 30 000-нан астам спецификациясы, құрт дөңгелекті редуктор шкаласын отандық өндіру болып табылады, ең толық өндірушілердің бірі.
Өнімнің сапасын одан әрі жақсарту, өсіп келе жатқан нарық сұранысын қанағаттандыру, кәсіпорынды басқарудың жалпы сапасын жақсарту мақсатында компания отандық әріптестерінде және енгізуде және коммуникацияда жетекші орын алды.
ISO9001:2000 халықаралық сапа жүйесінің сертификаты.
Жоғары сапалы персонал, озық және тиімді өңдеу жабдықтары, сапаны қамтамасыз етудің қатаң жүйесі, сатудан кейінгі мінсіз қызмет отандық және шетелдік пайдаланушылардың, сату желісінің кең тәуелділігін жеңіп алды.
Елдің барлық ірі провинциялары мен қалаларында өнімдер Америка Құрама Штаттарына, Канадаға, Жапонияға, Оңтүстік Кореяға және Оңтүстік-Шығыс Азияға және басқа елдер мен аймақтарға экспортталады.
Yue force технологиясы болашаққа деген сенімге толы және тұтынушыларға ең қанағаттанарлық өнімдер мен қатаң талаптары мен жоғары бастапқы нүктесі бар ең жақсы қызметтерді береді.
1. Сұрауыңызға 24 жұмыс сағатының ішінде жауап беріңіз.
2. Тәжірибелі қызметкерлер барлық сұрақтарыңызға ағылшын тілінде еркін жауап береді.
3. Реттелетін дизайн. UEM және UBM шақырылады.
4. Біздің жоғары дайындықтан өткен кәсіби инженерлер мен қызметкерлер тұтынушыларымыз үшін эксклюзивті және бірегей шешімдерді ұсына алады.
5. Біз дилерлерімізге арнайы жеңілдіктер мен сатудан қорғауды ұсынамыз.
6. Кәсіби зауыт: Біз 20 жылдан астам тарихы бар барлық техника түрлерін кәсіби өндірушіміз. Біздің өнімдеріміз сапалы және бәсекеге қабілетті.
7. Үлгілер: Тапсырыс саны жеткілікті үлкен болса, үлгіні бір апта ішінде сынаққа жібере аламыз. Бірақ жүкті әдетте сіз төлейді және бізде ресми тапсырыс болған кезде қайтарылады.
8. Адал сатушы ретінде біз өнімдеріміздің жоғары сапалы және тұрақты функциялармен аяқталуын қамтамасыз ету үшін әрқашан жоғары сапалы шикізатты, озық машиналарды және білікті техниктерді пайдаланамыз. Бізбен байланысыңыз немесе біздің компанияға келіңіз.
