500 Төрт осьті CAM айналмалы табақ

Қытайда жасалған ең жаңа ыстық сатылым 500 төрт осьті CAM айналмалы үстелі. YueLi - Қытайдағы 500 төрт осьті CAM айналмалы табақ өндірушісі және жеткізушісі.

Сұрау жіберу

Өнім Сипаттамасы

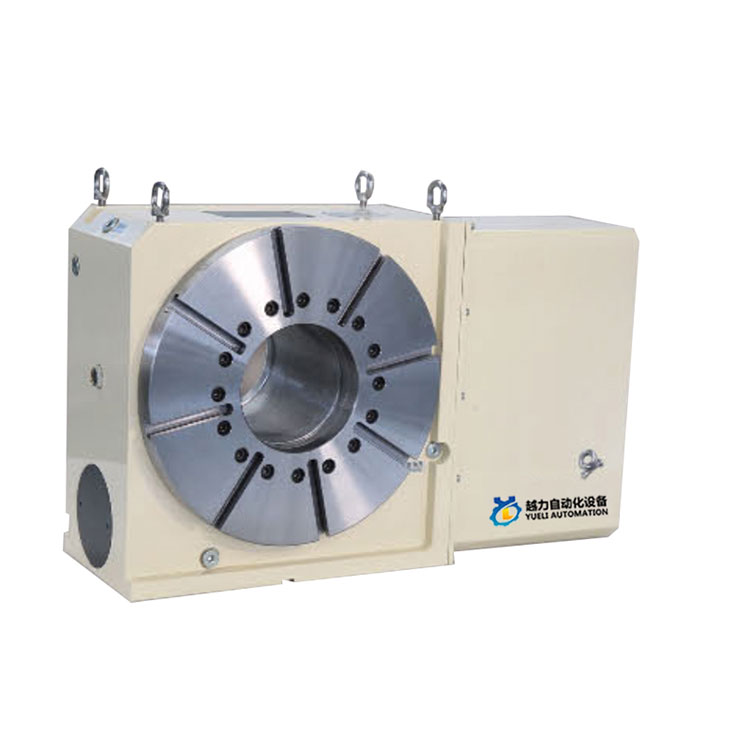

Yueli 500 төрт осьті CAM айналмалы табақ

CAM түріндегі нөлдік кері кері қайтару CNC айналуы

Қытайда жасалған Hot Sale 500 төрт осьті CAM айналмалы табақты сатып алыңыз. YueLi - Қытайдағы 500 төрт осьті CAM айналмалы табақ өндірушісі және жеткізушісі.

Камера-роликті беріліс құрылымы өнімнің ішінде қабылданған.

CAM білігінің ине роликті мойынтірегі алдын ала сығымдалған.

Жылжымалы үйкеліс жоқ, саңылаулардың сипаттамаларын үздіксіз сақтаңыз.

Тура және кері қозғалысты қайталаудың жоғары дәлдігі.

Жоғары қаттылық, жоғары тиімділік.

Температураның көтерілуіне байланысты нашар дәлдікті тудырмайды.

Тұрақты калибрлеу мен реттеу қажет емес.

Жұдырықшалы типті CNC айналмалы табақтың жұмыс принципі және сипаттамалары

Алдын ала жүктеу принципі

Дәстүрлі червякты беріліс түріндегі NC айналмалы табақпен салыстырғанда, торлы CAM түріндегі NC бұрылмалы табақтың дәлдігі жоғары.

Дәреженің, жоғары жылдамдықтың, нөлдік клиренстің және ауыр жүктеменің жұмыс сипаттамалары. Кіріс осьтік жұдырықшалар

Тұрақты жылдамдықты қозғалатын қисық беттің шығыс білігінің мұнарасындағы ине роликті подшипник алдын ала қысылған домалау контактілі беріліс болып табылады,

Айналмалы берілістің арқасында нөлдік кері соққыға және жоғары жылдамдыққа жету үшін

Үйкеліс қозғалысы, механизм кері қайтару берілісін, жоғары дәлдікті орналастыруды және қажет еместігін қамтамасыз ете алмайды

Тұрақты калибрлеу және реттеу жұмыстары жүргізілуі керек. Торлы CAM түрі CNC айналмалы табақ, біліктен тыс Han

Үлкен мойынтірек біліктің дөңгелек сыртқы қабырғасында орналасқан, ал CAM кіріс білігінің екі ұшы қос мойынтіректермен орнатылған.

Ол сондай-ақ бұрылмалы табақтың тұрақтылығы мен жүк көтеру қабілетін арттырады және өңдеудің жоғары жылдамдығы мен ауыр кесу күшін жақсы жеңе алады, өңдеу дәлдігін, тиімділігін арттырады және шығындарды азайтады.

CAM типті нөлдік кері қайтару NC айналмалы табақтың механизм сипаттамаларын салыстыру

Жоқ.	Элемент	Роликті CAM кептіргіш 1М	Құрт беріліс түрі
1	Драйвер түрі	Ccw Шығыс бұрышы	- CCWa Outout The 360
2	Драйвер күйі	Айналмалы контакт	Слайд контакт
3	Материал: Контакпаның қаттылығы	Жұдырықша білігі: шыңдалатын болат; HRC60	Құрт білігі: шыңдалатын болат; HRC60
3	Материал: Контакпаның қаттылығы	Жұдырықша ізбасарлары;Мойынтірек болат; HRC60	Құрт беріліс; фосфор қола; HB90
4	Алдын ала жүктеу	○ИӘ	X N0
5	Трансмиссияның тиімділігі	〇Жоғары	△Төменгі

Орналасу уақыты 90° (Мысалы)

	N0 тармақ.	Бәсекелес
	Шпиндельді қысқышты босатыңыз
	Жеделдету
	Сызықтық айналмалы қозғалыс	Сызықтық айналмалы қозғалыс
	Баяулату	Баяулату
	Өңдеу шығару	Өңдеу шығару
	Қысқыш шпиндель	Қысқыш шпиндель
	Цикл уақыты	Цикл уақыты

Жылдамдық сыйымдылығы	Қаттылық

Төзімділік	3 Роликті мойынтірек

Yueli500 Анықтамалық деректер

КОД NO		БІРЛІК	Yueli500
Үстелдің диаметрі		φмм	500
Орталық биіктігі		мм	320
Шпиндель тесігі		φмм	200
T ұясының ені		мм	14
Бағыттаушы перне ені		мм	18
Сервомотор		FANUC	b22
Сервомотор		MITSUBISH	HF302
Мин. қадам			0,001°
Беріліс тетігі			1:80
Максималды айналу жылдамдығы (3000 айн/мин)		айн/мин	25
Шығу жылдамдығы моменті		кг/м	350
Гидравликалық ресурс пневматикалық/гидравликалық		кг/м²	40
Тежеу кезіндегі шығыс моменті		кг/м	350
Индекстеу дәлдігі		сек	15
Қайталану мүмкіндігі		сек	4
Өнім сапасы		кг	600
Рұқсат етілген салмақты	вертикалды	кг	400
	көлденең	кг	800
	тік құйрық	кг	800
Рұқсат етілген жүктеме		кгс-м	5000
		F*L кгс-м	400
	F	F*L кгс-м	350
