Серво мұнарасы және гидравликалық тіректері бар CNC көлбеу төсек токарь

Серво мұнарасы және гидравликалық құймақтары бар CNC көлбеу төсек токарьы (үлгі YL-46K) - Quanzhou Yueli Automation Equipment Co., Ltd компаниясы шығарған дәл токарлық станок. 30 градустық көлбеу төсек дизайны қатты кесу операциялары кезінде қаттылықты және тиімді жоңқаларды кетіруді қамтамасыз етеді. FANUC Oi-TF PLUS (5) CNC жүйесімен және Жапонияның THK 32 мм дәлдіктегі шарикті бұрандаларымен және 30 мм сызықтық роликті бағыттағыштармен жабдықталған құрылғы дәйекті дәлдік пен ұзақ мерзімді тұрақтылықты қамтамасыз етеді. 7,5 кВт Huahong шпиндельді қозғалтқышы 0-ден 5000 RPM-ге дейінгі жылдамдық диапазонын ұсынады. MT4 конусы және 500 мм жүрісі бар гидравликалық қосалқы тірек дайындаманы тұрақты ұстауды қолдайды, ал 63 серво мұнарасы өндіріс тиімділігін арттыру үшін автоматтандырылған құралдарды өзгертуге мүмкіндік береді.

Негізгі мүмкіндіктер

Серво мұнарасы және гидравликалық құймақ бар CNC көлбеу төсек токарь келесі негізгі мүмкіндіктерді ұсынады.

· Көлбеу төсек дизайны: өңдеу кезінде жоғары қаттылық пен тиімді жоңқа ағыны үшін 30 градус көлбеу төсек.

· Жоғары дәлдіктегі шпиндель: Жапонияның NSK мойынтіректері бар картридж түріндегі дәлдік шпиндель жинағы. Диаметрі 170 мм шпиндель үлгісі A2-5.

· Премиум бағыттағыштар: Жапонияның THK 30 мм дәлдіктегі сызықтық роликті бағыттауыштары. 4 стандартты блоктары бар X осі, 4 кеңейтілген блоктары бар Z осі.

· Нақты шарикті бұрандалар: X және Z осьтерінің екеуі үшін де қадамы 10 мм болатын Жапония THK 32 мм шарикті бұрандалар.

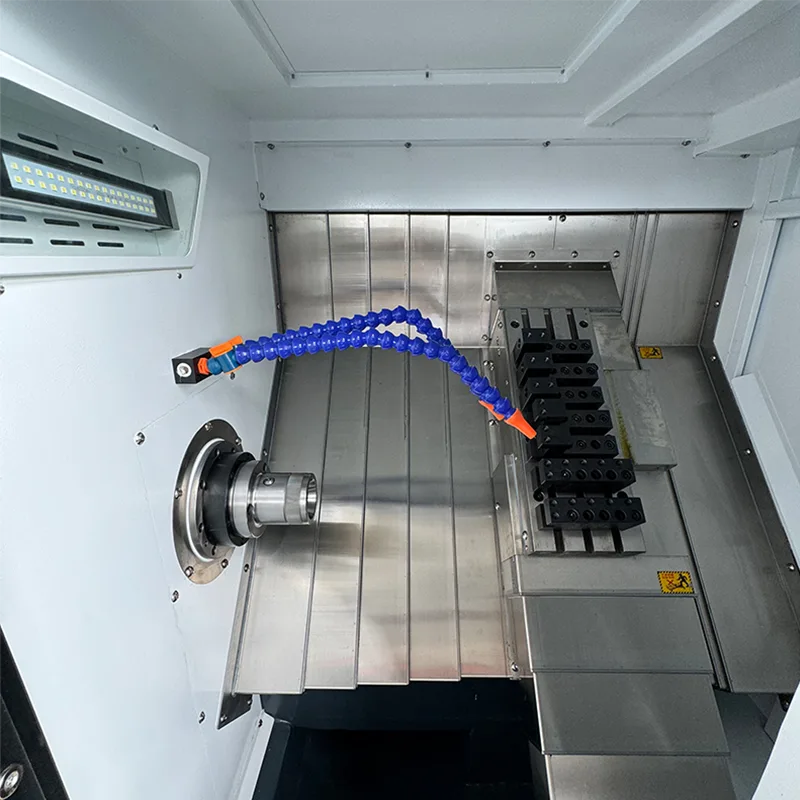

· Servo Turret: құралды жылдам және дәл индекстеу үшін 63 сервомұнара.

· Гидравликалық ілгек: гидравликалық қозғалтқышы бар сызықты бағыттаушы тірек. MT4 конусы бар 500 мм-ге дейін қозғалады.

· Мотор жетек жүйесі: белдік жетегі бар негізгі шпиндель қозғалтқышы, тікелей жетек қосылымы бар X және Z серво қозғалтқыштары.

Техникалық сипаттамалар

Төмендегі кестеде серво мұнарасы және гидравликалық құймақ бар CNC көлбеу төсек токарының толық техникалық параметрлері берілген.

Машина конфигурациясы

Серво мұнарасы және гидравликалық тіректері бар CNC көлбеу төсек токарь келесі негізгі компоненттер мен брендтермен жасалған.

· CNC жүйесі: FANUC X/Z сервоқозғалтқыштары мен жетектері бар FANUC Oi-TF PLUS (5).

· Шпиндельді қозғалтқыш: Huahong 7,5 кВт.

· Шарлы бұрандалар: Жапония THK 32 мм дәлдіктегі шарикті бұрандалар.

· Сызықтық ролик бағыттағыштары: Жапония THK 30 мм дәлдіктегі ролик бағыттағыштары.

· Шпиндель жинағы: Жапонияның NSK мойынтіректері бар картридждің дәл түрі.

· Гидравликалық айналмалы цилиндр: Тайвань.

· Гидростанция: Тайвань.

· Қуат басы: 3-станция, 11,4Н.

· Салқындатқыш сорғы: 750 Вт.

Стандартты аксессуарлар

Серво мұнарасы және гидравликалық құймақтары бар әрбір CNC көлбеу төсек токарлары келесі керек-жарақтармен бірге келеді.

· Қысқыш материалға арналған серіппелі ілмек – 1 дана.

· Токарлық аспап ұстағыштары – 3 дана.

· Бұрғылау құралының ұстағыштары – 2 дана.

· Бұрғылау аспаптарының жолақтары – ER20A ұзарту жолағы, 2 дана.

· Он алтылық кілттер жинағы – 1 жиын.

Қолданбалар мен артықшылықтар

Серво мұнарасы және гидравликалық құймақтары бар CNC көлбеу төсек токарь токарлық қолданбалардың кең ауқымына жарамды.

· Өңдеу мүмкіндігі: максималды бұрылу диаметрі 375 мм, патронмен максималды өңдеу ұзындығы 380 мм. Болат, тот баспайтын болат және түсті металдар сияқты әртүрлі материалдармен жұмыс істейді.

· Өндіріс тиімділігі: 63 серво мұнарасы құралды жылдам индекстеуге, орнату уақытын қысқартуға және сериялық өндіріс үшін өткізу қабілеттілігін арттыруға мүмкіндік береді.

· Дәлдік және тұрақтылық: FANUC CNC басқаруымен біріктірілген Жапония THK бағыттағыштары мен шарикті бұрандалар дәйекті дәлдік пен қайталанымдылықты қамтамасыз етеді.

· Дайындаманы қолдау: 500 мм жүрісі және MT4 конусы бар гидравликалық қосалқы тірек ұзағырақ дайындамалар үшін қауіпсіз қысқышты қамтамасыз етеді.

· Қатты құрылыс: ауыр роликті бағыттағыштары бар 30 градус көлбеу төсек тұрақты ауыр кесу операцияларын қолдайды.

Өндіріс және сапаны қамтамасыз ету

Серво мұнарасы және гидравликалық құймақтары бар CNC көлбеу төсек токарь сапаны бақылаудың қатаң стандарттарына сәйкес жасалған.

· Барлық негізгі компоненттер FANUC, Japan THK, Japan NSK және Huahong сияқты белгіленген брендтерден алынған.

· Шарлы бұрандаларды, сызықтық бағыттағыштарды және шпиндельді жинақтарды дәл жинау процестері.

· Машинаның дәлдігі мен сенімділігін қамтамасыз ету үшін жеткізу алдында мұқият тексеру және сынау.

· Он жылдан астам өндірістік тәжірибе және кәсіби техникалық қолдау.

Жиі қойылатын сұрақтар

Бұл көлбеу төсек токарында қандай CNC жүйесі қолданылады?

Құрылғы FANUC сервоқозғалтқыштары мен X және Z осіне арналған жетектері бар FANUC Oi-TF PLUS (5) CNC жүйесін пайдаланады.

Осы CNC токарлық станоктың осьтік жүрістері қандай?

X осінің жүрісі 200 мм, Z осінің жүруі 460 мм.

Шпиндельдің айналу жиілігі мен қозғалтқыш қуаты қандай?

Шпиндельдің айналу жылдамдығы 0-ден 5000 айн/мин аралығында болады, 7,5 кВт Huahong шпиндельді қозғалтқышымен жұмыс істейді.

Бағыттаушы жолдар мен шарикті бұрандалардың қандай түрі қолданылады?

Құрылғы Жапония THK 32 мм дәлдіктегі шарикті бұрандаларды және 30 мм дәлдіктегі сызықтық роликті бағыттағыштарды пайдаланады.

Машинаның салмағы және жалпы өлшемдері қандай?

Машинаның өлшемдері 1875 × 1021 × 1263 мм, салмағы шамамен 1,8 тонна.
