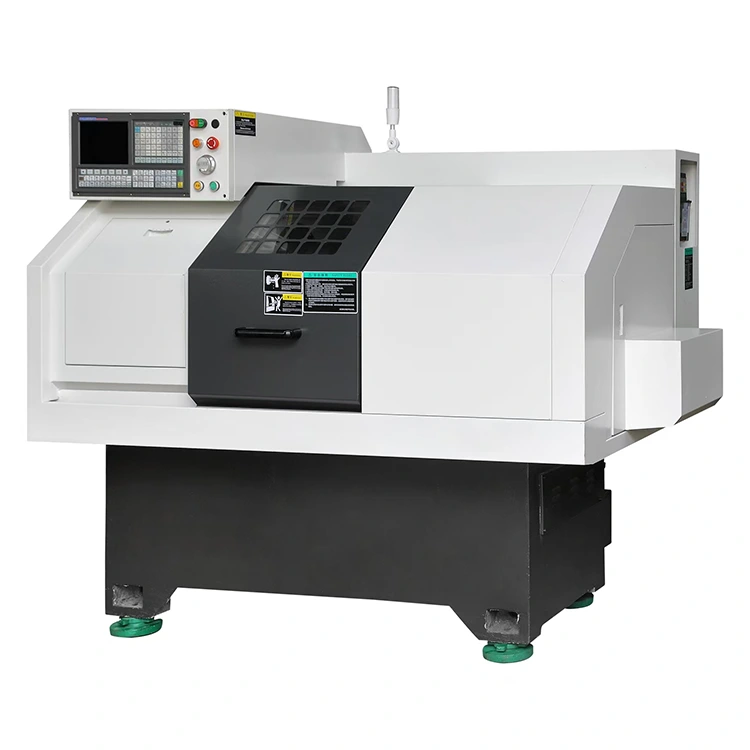

Трусап интеграцияланған машина

Сатып алушы

Реза

Бағалар №

Yl2025091101

Байланысу

Реза

Бағалар күні

2025-9-11

ҚК.

Баға ұсыныстарының жарамдылық мерзімі

30 күн

Тел

Жеткізу уақыты

Депозит алғаннан кейін 20 күн

Баға

0640 (оның ішінде ұшқыштың басы мен квадрат құралы)

RMB42000ETSET

Төлем

T / T.30% Asdeposit, 70% төлем.

Кепілдік

Бір жыл.

Фотосурет

 Есім

 Спе

Өңдеу мүмкіндігі

Макс, төсекке арналған диаметрі (мм)

280

Max Swing диаметрі вагонның үстіндегі диаметрі (φ / MM)

f160

Макс бұру ұзындығы (φ / MM)

280

Макс бұру диаметрі (φ / MM)

280

Биржаға арналған саңылаудың диаметрі (φ / MM)

42

Түйреуіш

Шпиндель мұрын түрі (GB 5900.1)

A2-5

 Шпиндельден жасалған саңылау

21 °h

GB21 °

Саңылаудың диаметрі (φ / MM)

49

 Шпиндельді саңырауқұлақ диаметрі

41.5

Шпиндельді жарналар жіптері

M48 × 1.5

Шпиндель жылдамдығы диапазоны (R / MIN)

0-3000 (4000)

Стандартты конфигурация: 0-3000 (қосымша: 4000)

 Шпиндельді редукторды ауыстыру режимі

32

Тәуелсіз шпиндель: 3 алдыңғы, 2 артқы

Негізгі моторлы қуат (үздіксіз рейтинг) (кВт)

4

Негізгі моторлы қуат (лезде максималды мән) (кВт)

4

X-ось жылдам өту жылдамдығы (м / мин)

15

Z-ось жылдам өту жылдамдығы (м / мин)

15

Х-осьтік серво моторлы момент (N · M)

110 / 6.4

Z-осьтік серво мотор момшаты (N.)

110 / 6.4

Х-осьтік инсульт (мм)

640

Z-осьтік инсульт (мм)

280

X-ось және Z-осьтік моторды қосу әдісі

 Тікелей тіркелу

Z-ось

Z-30-640

Z-осьтік шардың бұрандасы 30-640 квадрат түрі

X-кейінгі.

X-30-540

Х-осьтік шардың бұрандасы 30-540 квадрат түрі

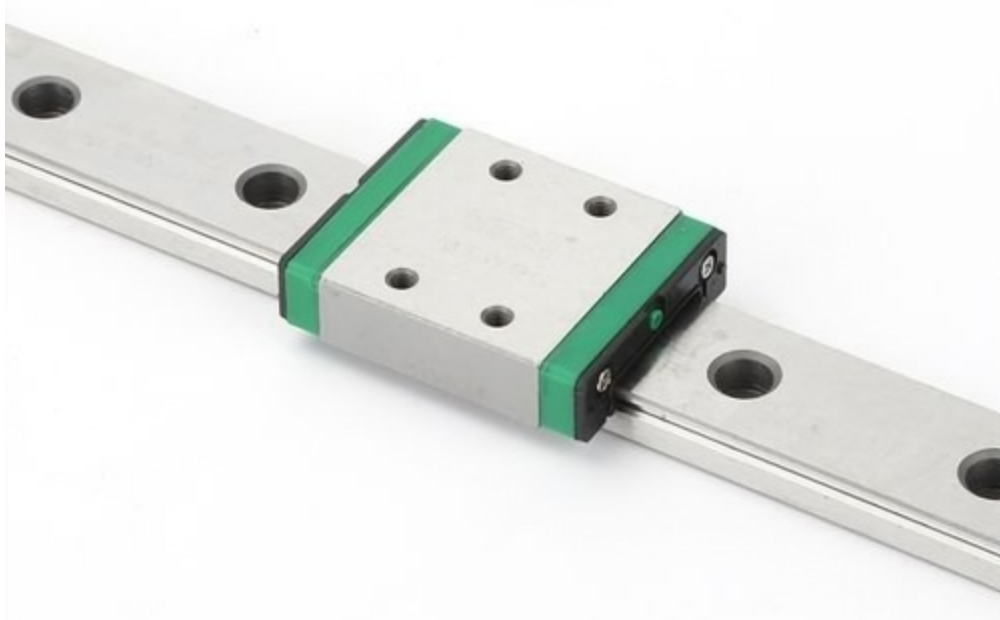

 Гуидтеу түрі

(30Fzs)

Сызықтық нұсқаулық (30Fzs)

Мұнарыш құралы

 Мұнаралар түрі

6125

 Құралдар станцияларының саны

(Мм)

Құрал өлшемі (мм)

20 * 20

Бекітілген құралдан кейінгі (20 × 20)

Трюсс

Х-осьтік стандартты инсульт

2400 мм

Х-осі Maxspeed

1,5 мм / с

Y-осьтік стандартты инсульт

650 мм

Y-осьтің максималды жылдамдығы

1м / с

Z-осьтік стандартты инсульт

1000 мм

Z-осьтің максималды жылдамдығы

1,5 м / с

 Жерден науаның биіктігі

1100мм

 Науа мөлшері

550 * 350 мм

 Науалар саны

2

2 сурет

 Трусс материалы

болат

 Гриппердің соңы

，

Пневматикалық қысқыш пневматикалық айналдыру

 Тарату режимі

Көлбеу рельстермен сызықтық нұсқаулық

 Кіріс кернеуі

220 В

 Ауаның кіріс қысымы

0.5-0.8 PA

Нәр беруші

 Жетілдірілген жалпы қуат

9KW

 Жалпы ток

20А

Спе

 Машина салмағы

900 кг

Машинаның өлшемі (л × w × h)

1650 × 1250 × 1600 мм

өзге

 Қысқыш әдісі

Чак диаметрі (міндетті емес)

 Су сорғы қуаты

380V / 90w

Доптың бұрандалы моделі (X-ось)

2508

Доп бұрандалы модел (Z-осі)

3208

Чип конвейер түрі (қосымша сатып алу)

Машинендер кен орны

 Автоматты мотоцикл бөлшектері және аппараттық аксессуарлар
