Серво мұнарасы және құйрығы бар көлбеу төсек CNC токарь

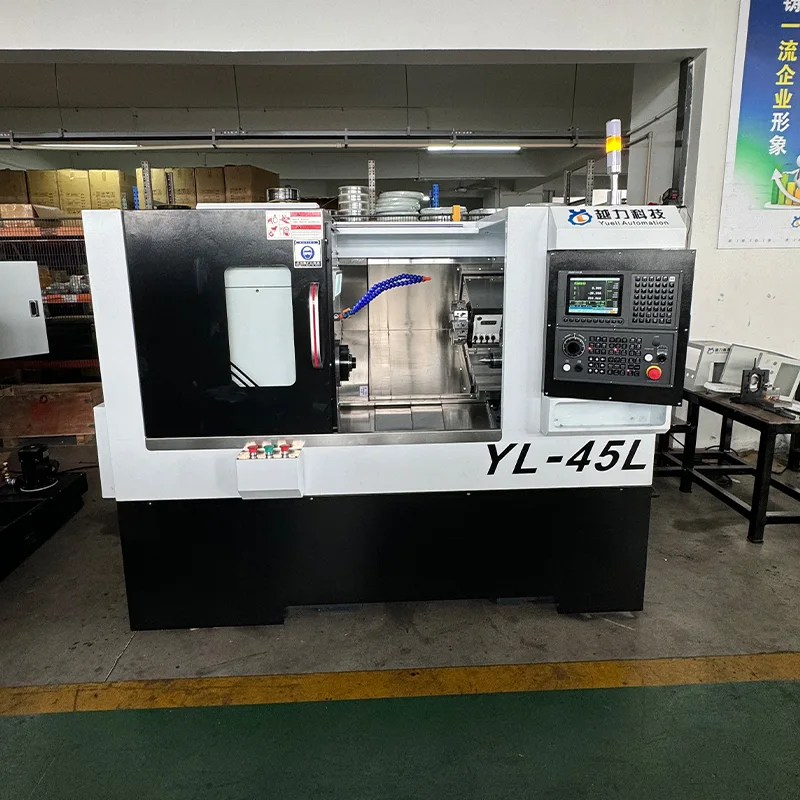

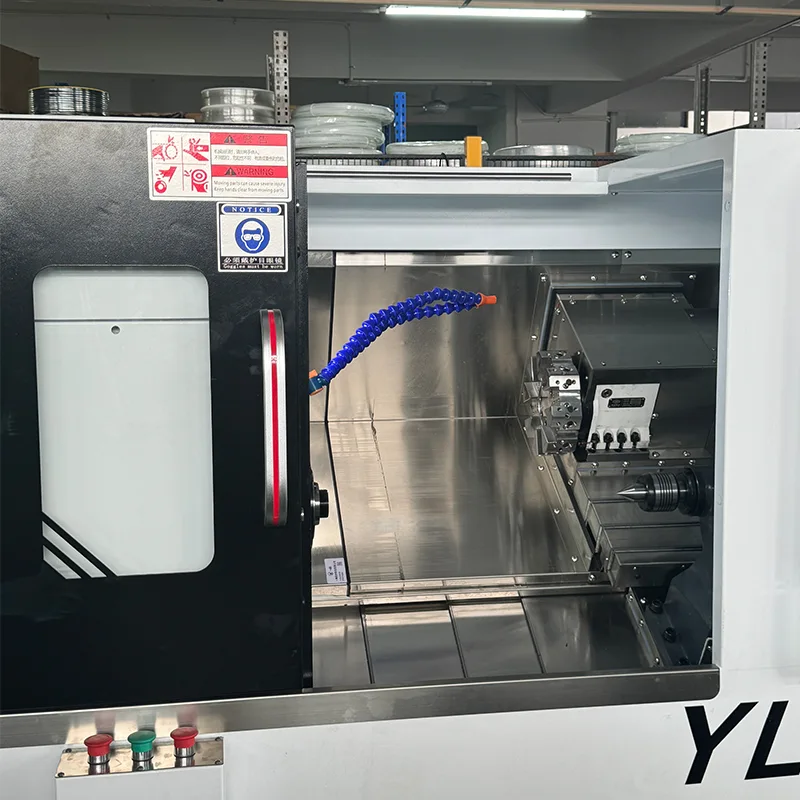

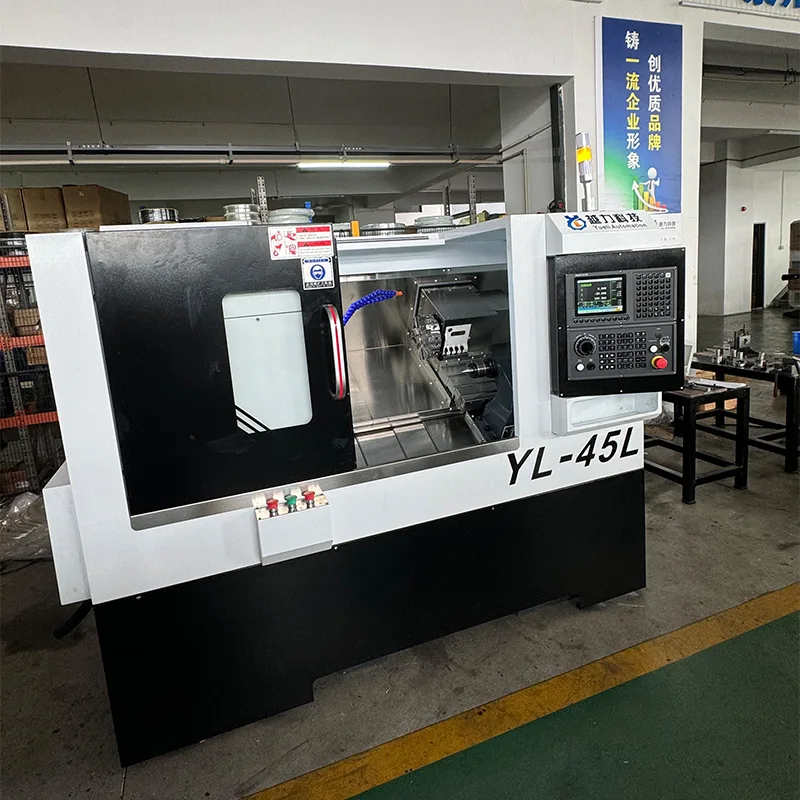

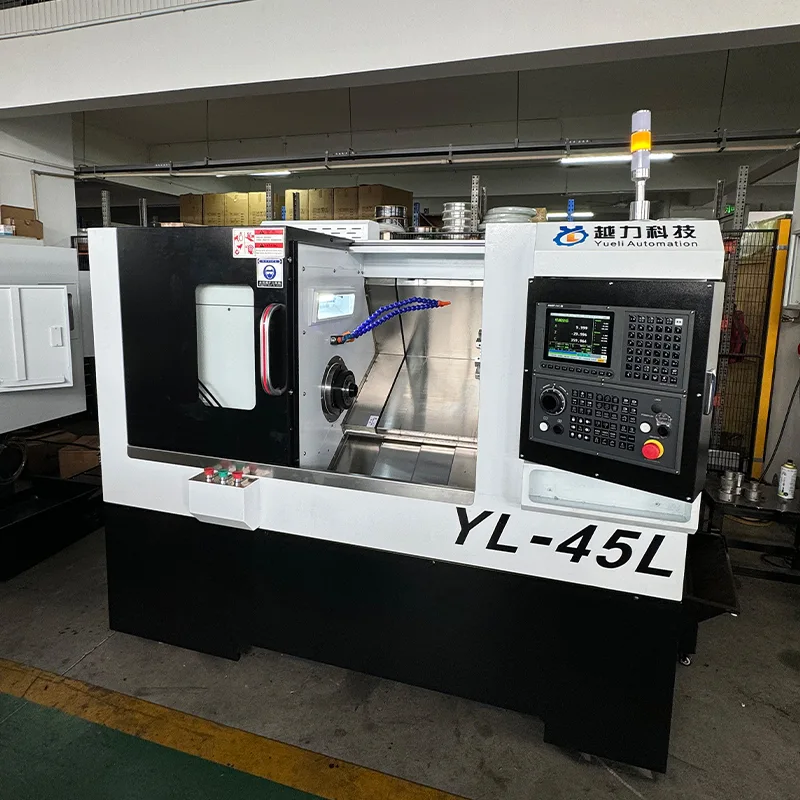

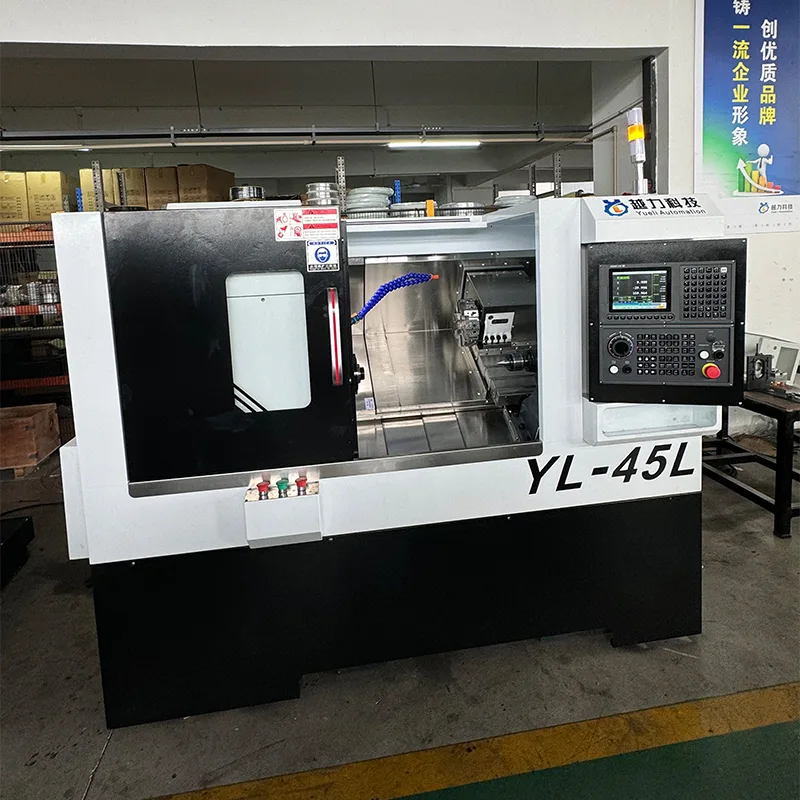

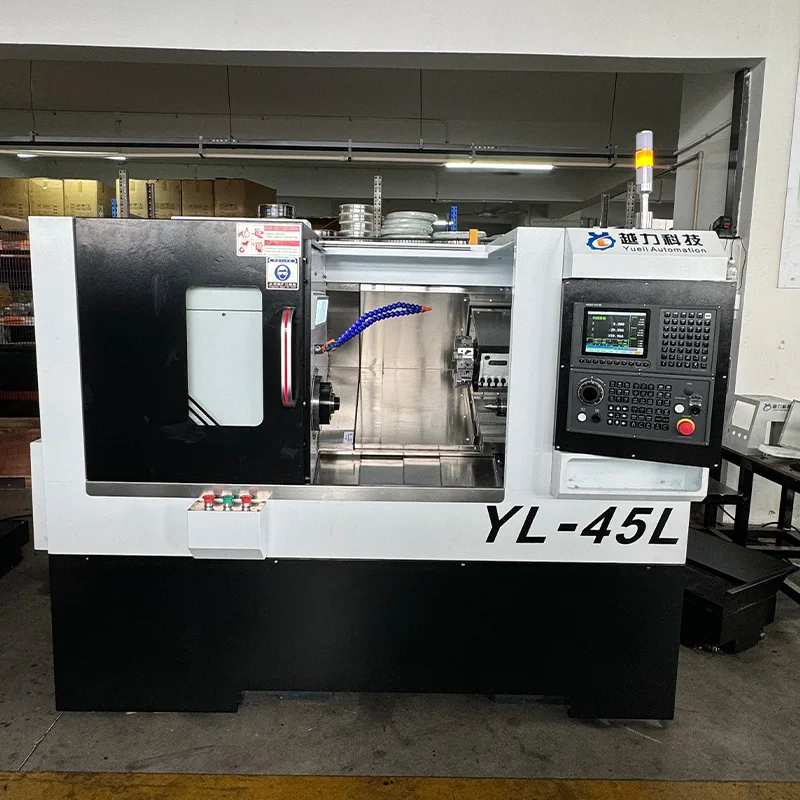

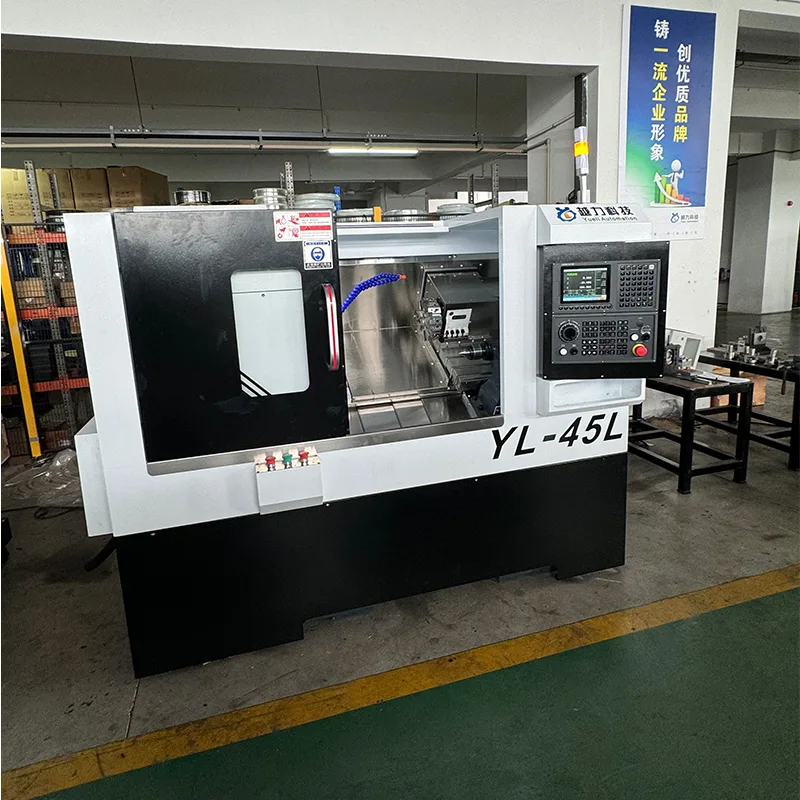

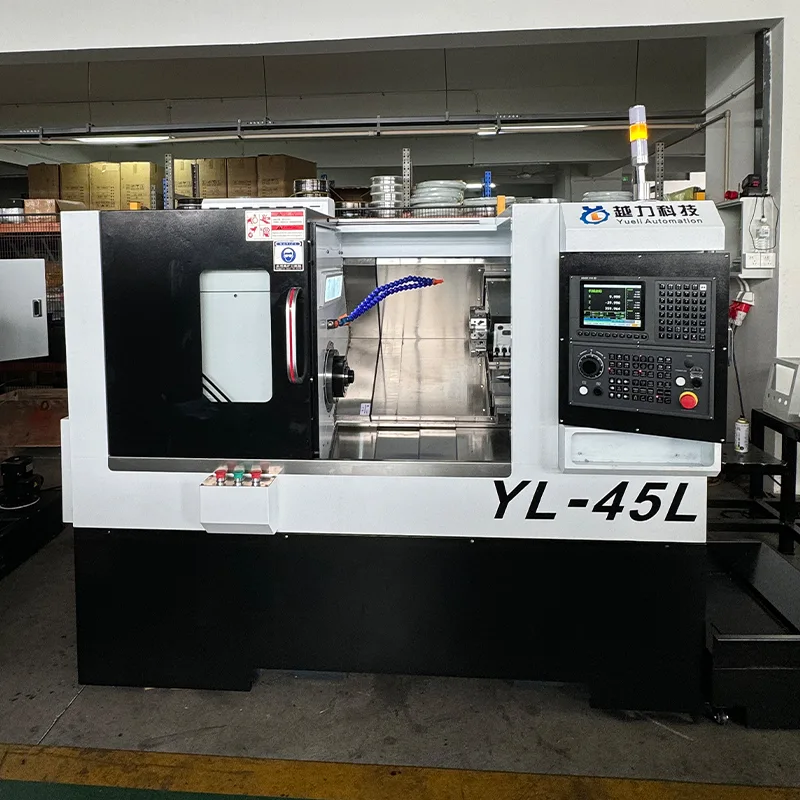

Серво мұнарасы мен құйрығы бар көлбеу төсек CNC токарь (үлгі YL-45L) Quanzhou Yueli Automation Equipment Co., Ltd компаниясы шығарған. Құрылғы құрал жасауға арналған 63 серво мұнарасы бар 30 градус көлбеу төсек дизайнымен ерекшеленеді. Ол тұрақты және дәл өңдеу өнімділігін қамтамасыз ететін FANUC Oi-TF PLUS (5) CNC жүйесімен, Жапонияның THK 32 мм дәлдіктегі шарикті бұрандалармен және 30 мм дәлдіктегі сызықты роликті бағыттағыштармен жабдықталған. Шпиндельдің айналу жылдамдығы 7,5 кВт Huahong шпиндельді қозғалтқышымен 0-ден 5000 айн/мин аралығында болады. Машинада гидравликалық қозғағышы бар сызықты бағыттаушы тірек бар, ілгектің жүрісі 500 мм, ал МТ4 конусы. Максималды бұрылу диаметрі 375 мм, ал максималды өңдеу ұзындығы патронмен 380 мм.

Техникалық сипаттамалар

Келесі техникалық параметрлер серво мұнарасы және құйрық тірегі бар көлбеу төсек CNC токарлық станокқа қолданылады.

Негізгі конфигурация

Серво мұнарасы және құйрығы бар көлбеу төсек CNC токарь келесі негізгі компоненттермен жабдықталған.

Стандартты аксессуарлар

Келесі керек-жарақтар серво мұнарасы және құйрық тірегі бар көлбеу төсек CNC токарь станогына кіреді.

Машинаның құрылымы және негізгі ерекшеліктері

Серво мұнарасы және құйрық тірегі бар көлбеу төсек CNC токарь келесі құрылымдық және өнімділік мүмкіндіктерін қамтиды.

· Төсек: қаттылық пен тиімді чип ағыны үшін 30 градус көлбеу төсек дизайны.

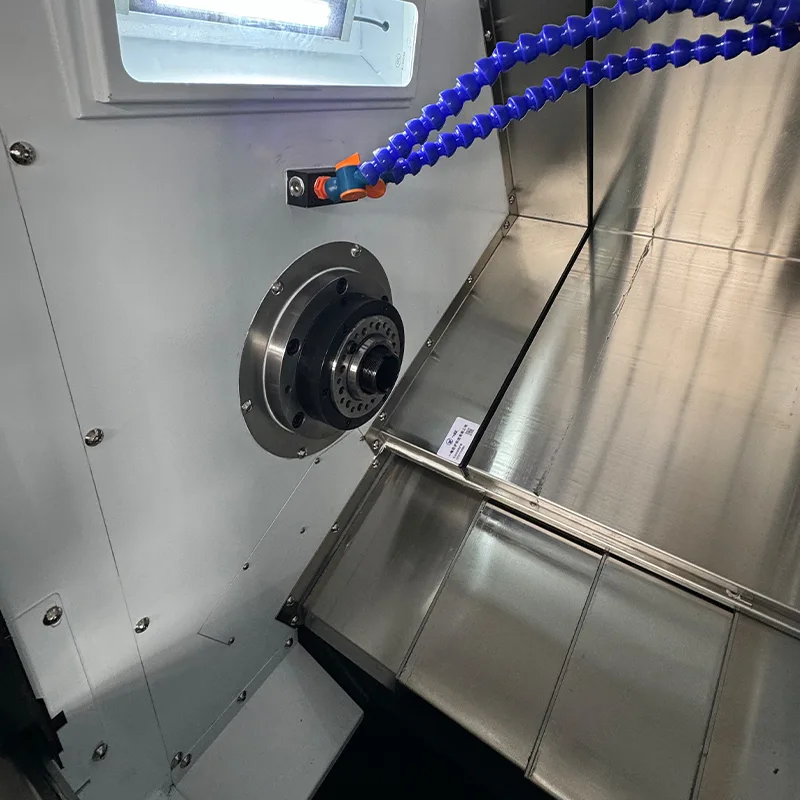

· Шпиндель: Жапонияның NSK мойынтіректері бар картридж дәлдік шпиндель жинағы. Диаметрі 170 мм шпиндель үлгісі A2-5. Жылдамдық диапазоны 0-5000 RPM.

· Бағыттауыштар: Жапония THK 30 мм дәлдіктегі сызықты роликті бағыттағыштар. 4 стандартты блоктары бар X осі, 4 кеңейтілген блоктары бар Z осі.

· Шарлы бұрандалар: X және Z осьтері үшін 10 мм қадамы бар Жапония THK 32 мм дәлдіктегі шарикті бұрандалар.

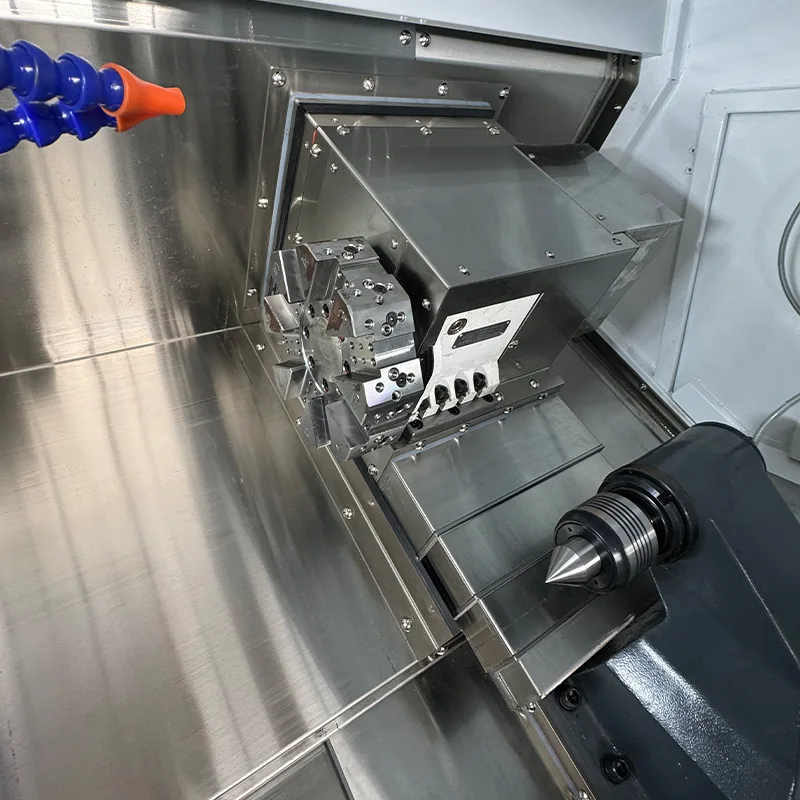

· Құралдар: құралды автоматты түрде ауыстыруға арналған 63 сервомұнара.

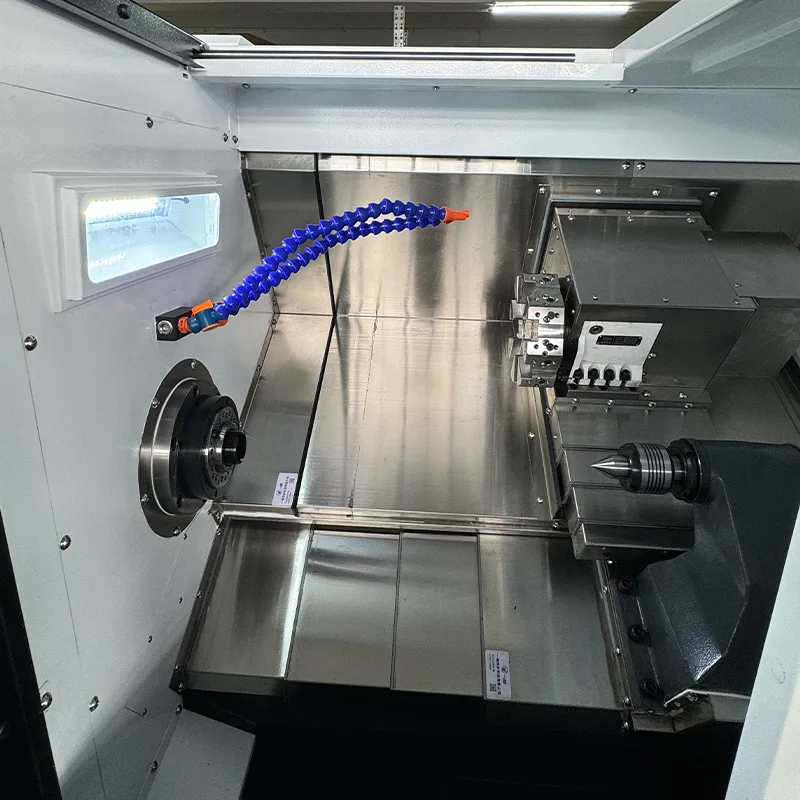

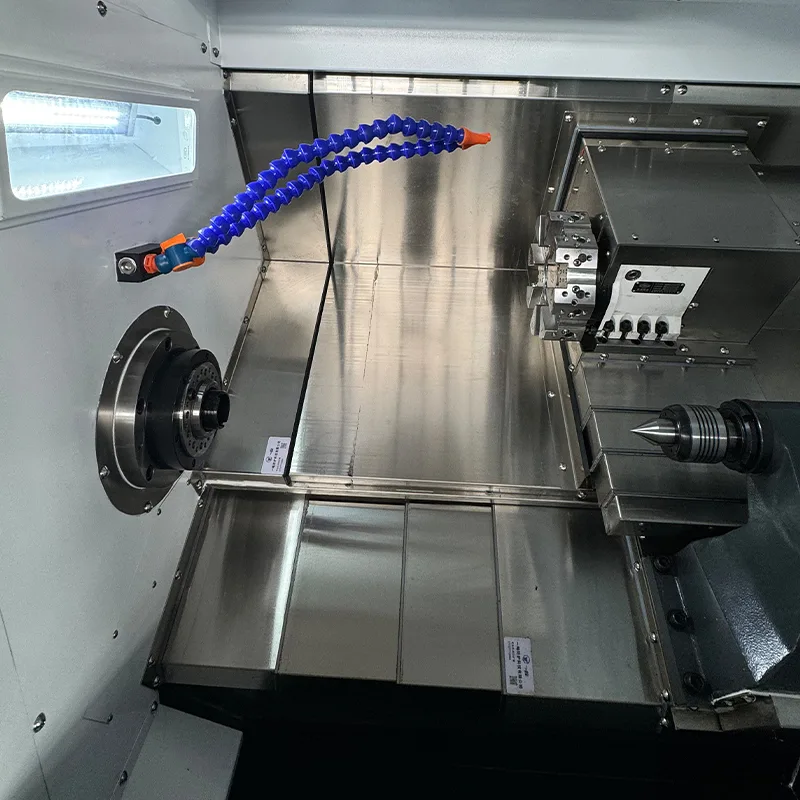

· Құйрық тірегі: гидравликалық қозғағышы бар сызықты бағыттаушы тірек. Құйрық тірегі 500 мм жүру. MT4 конустық тірек.

· Мотор қосылымдары: белдік беріліспен негізгі қозғалтқыш, тікелей жетекті X және Z қозғалтқыштары.

Тапсырыс беру туралы ақпарат

Төмендегі баға және тапсырыс мәліметтері серво мұнарасы және құйрық тірегі бар көлбеу төсек CNC токарлық станокқа қолданылады.

· Өнім атауы: көлбеу төсек CNC токарь (құрал мұнарасының түрі)

· Үлгі: YL-45L

· Төлем шарттары: 30% депозит, жөнелтілгенге дейін қалдық

· Кепілдік: бөлшектерге 1 жыл (технологиялық зақымдануды қоспағанда)

· Салық: 13% ҚҚС қосылған

· Жүк: кіреді

Жиі қойылатын сұрақтар

Бұл көлбеу төсек CNC токарлық станоктың басқару жүйесі қандай?

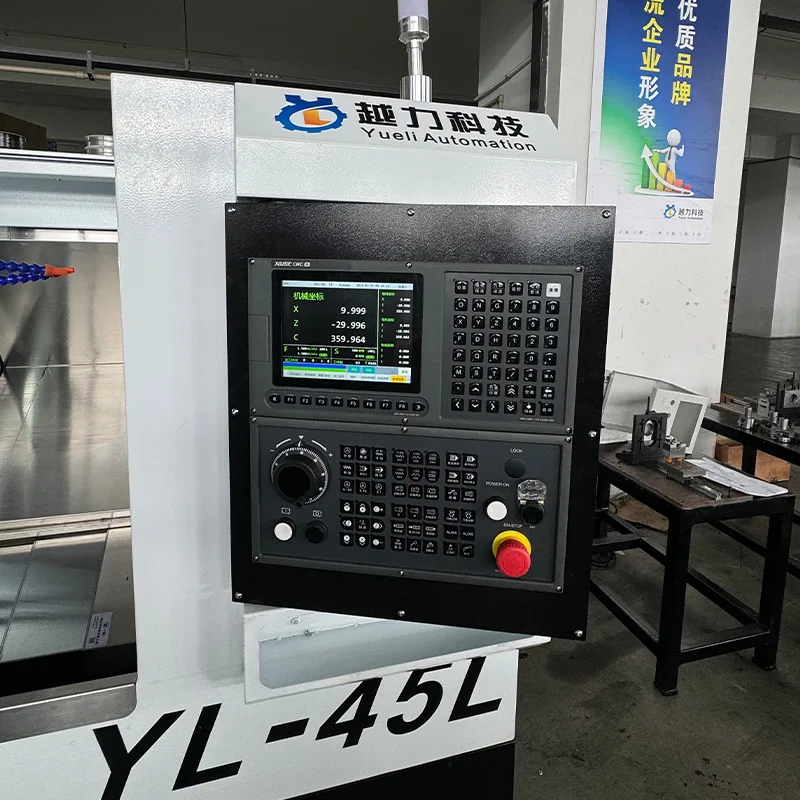

Көлбеу төсек CNC токарь FANUC сервоқозғалтқыштары мен X және Z осьтеріне арналған жетектері бар FANUC Oi-TF PLUS (5) CNC жүйесін пайдаланады.

Бұл машинаның X және Z осінің қозғалысы қандай?

X осінің жүрісі 200мм, ал Z осінің жүрісі 460мм. Шпиндельдің жылдамдығы мен шпиндель қозғалтқышының қуаты қандай?

Шпиндельдің айналу жиілігі диапазоны 0-ден 5000 RPM-ге дейін, ал шпиндель қозғалтқышының қуаты Хуахоннан 7,5 кВт.

Бұл машинада төсек пен құралдың қандай түрі бар?

Машинада құралды автоматты түрде ауыстыруға арналған 63 серво мұнарасы бар 30 градус көлбеу төсек бар.

Бағыттауыштар мен шарикті бұрандалардың сипаттамалары қандай?

X және Z осьтері 32 мм дәлдіктегі шарикті бұрандаларды және 30 мм дәлдіктегі сызықтық роликті бағыттағыштарды пайдаланады, екеуі де Жапония THK.

Бұл CNC токарлық станоктың салмағы мен өлшемдері қандай?

Машинаның өлшемдері 1875 × 1021 × 1263 мм, салмағы шамамен 1,8 тонна.

Машинада құйрықтың қандай түрі бар?

Машинада гидравликалық қозғағышы бар сызықты бағыттаушы тірек бар, ілгектің жүрісі 500 мм, ал МТ4 конусы.
