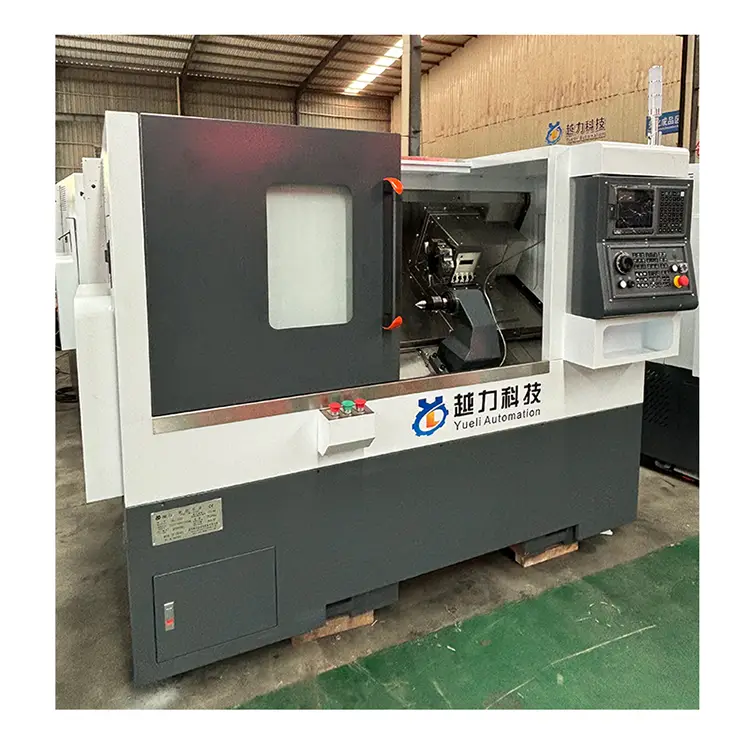

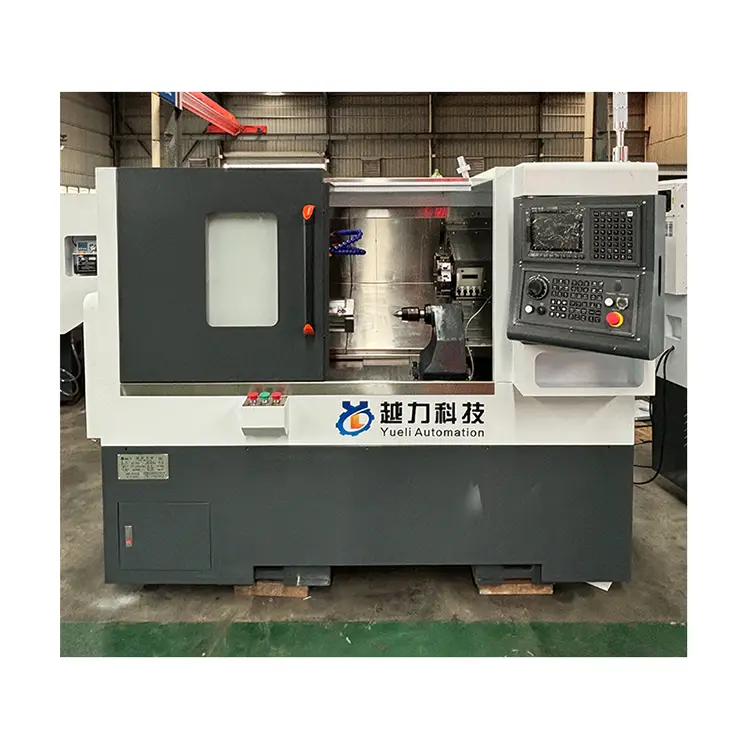

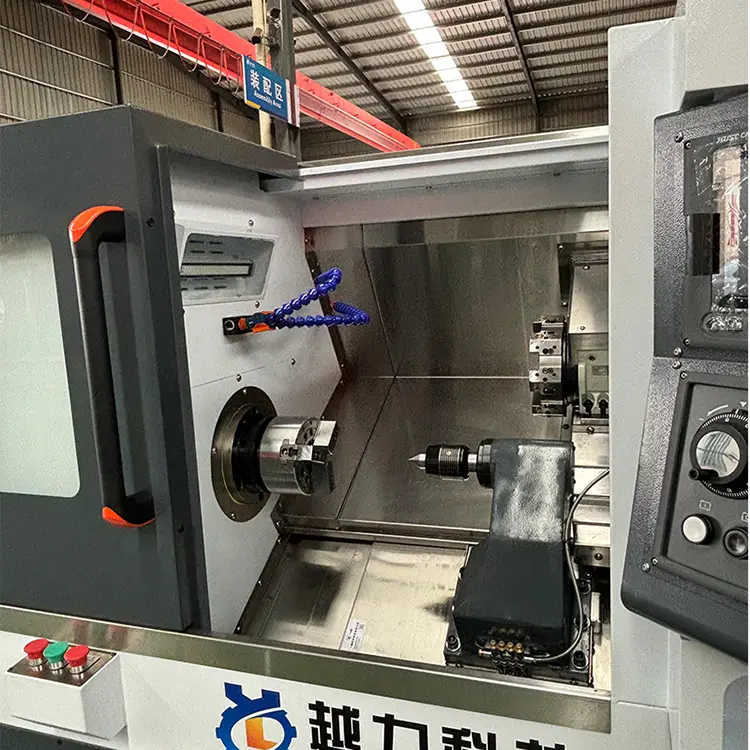

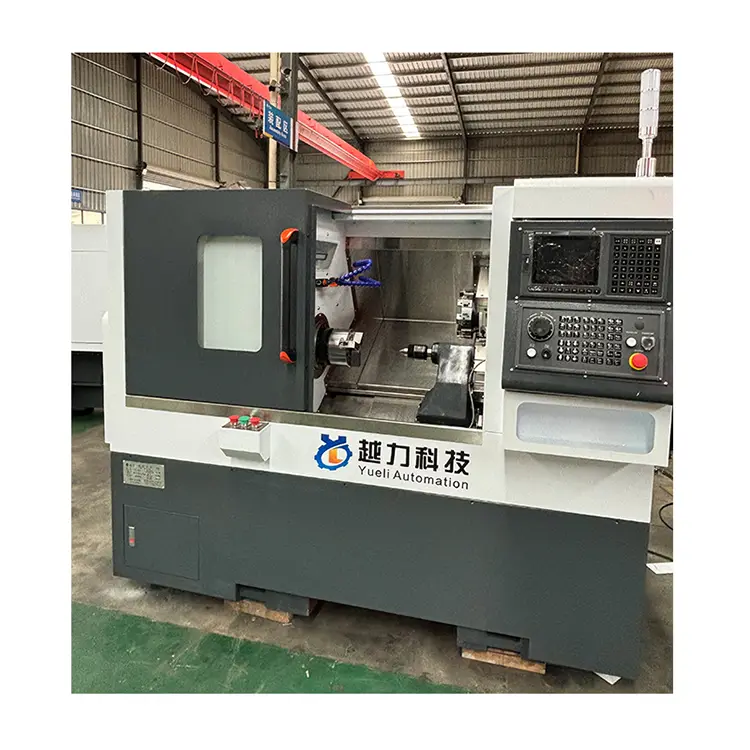

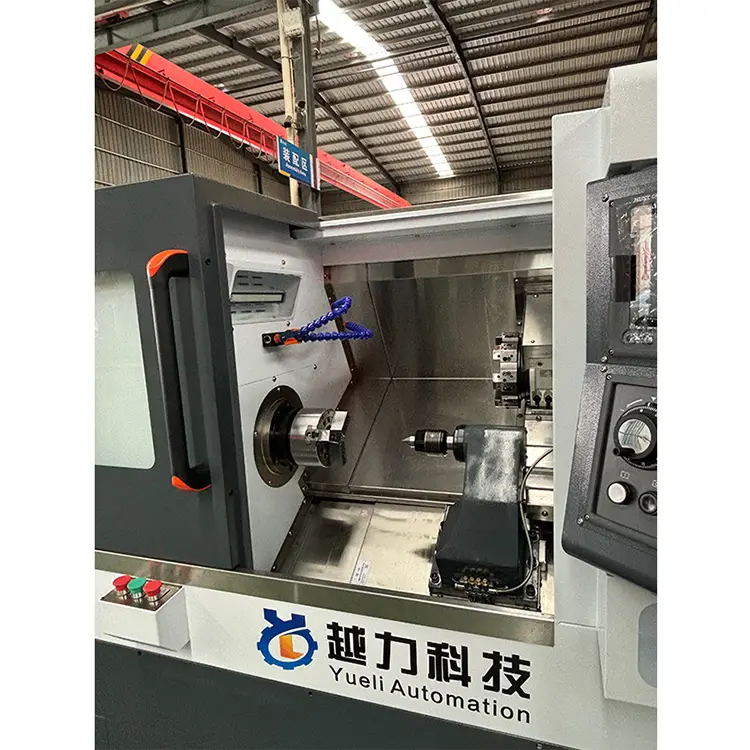

Top Top CNC лотасы құралы

Сериялық нөмір

Жоба

Бірлік

Ерекшеліктер (өлшемдер)

 ескертулер

1

Сүйрек тақтасының контурының мөлшері

мм

300 * 260

2

Z-осьтік саяхат

мм

460

3

Х-осьтік саяхат

мм

200

4

Максималды айналу

мм

450

5

Магистральдық біліктің ортасынан қашықтықтан сүйреңіз

мм

63

6

Жерден негізгі біліктің ортасына дейінгі қашықтық

мм

1050

7

Өңдеудің максималды ұзындығы

мм

380 (соның ішінде Чак)

Мысалы, Serve LQ63 / 80-20-20-8th, мысалы, мысалы, мысалы

8

Максималды бұрылыс диаметрі

мм

375

9

Шпиндель моделі (шпиндель диаметрі)

мм

A2-5 (170)

10

Шпиндель жылдамдығы

Айдау

0-5000

11

X.z шардың бұрандаларының сипаттамалары

32 * 10/32 * 10

12

X гиджалық рельстің сипаттамасы

30 ролик

4 Жүгірткі-қалыпты

13

Z нұсқаулық рельс сипаттамасы

30 ролик

4 Жүгірткіге дейін

14

Негізгі x.z моторының қосылу әдісі

Таспаны синхрондау / тікелей байланыс / тікелей байланыс

15

X.z мотор фланеці / аялдамасы

мм

130/110

16

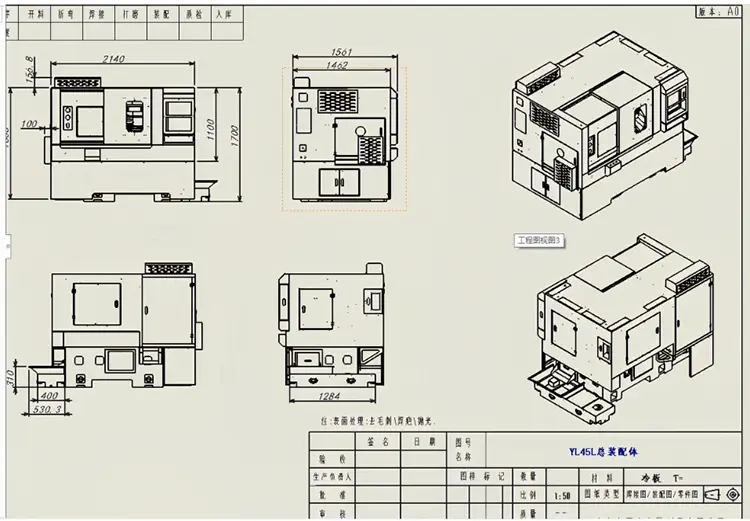

Оптикалық машиналардың өлшемдері (ұзындығы, ені, биіктігі)

мм

1875 * 1021 * 1263

17

Салмақ

 тонна

Шамамен 1,8T

Құрамында ішкі және сыртқы қақпағы бар жабысқақ шыбық жоқ

18

Пышақ жүктеу әдісі

63 Серво мұнарасы

19

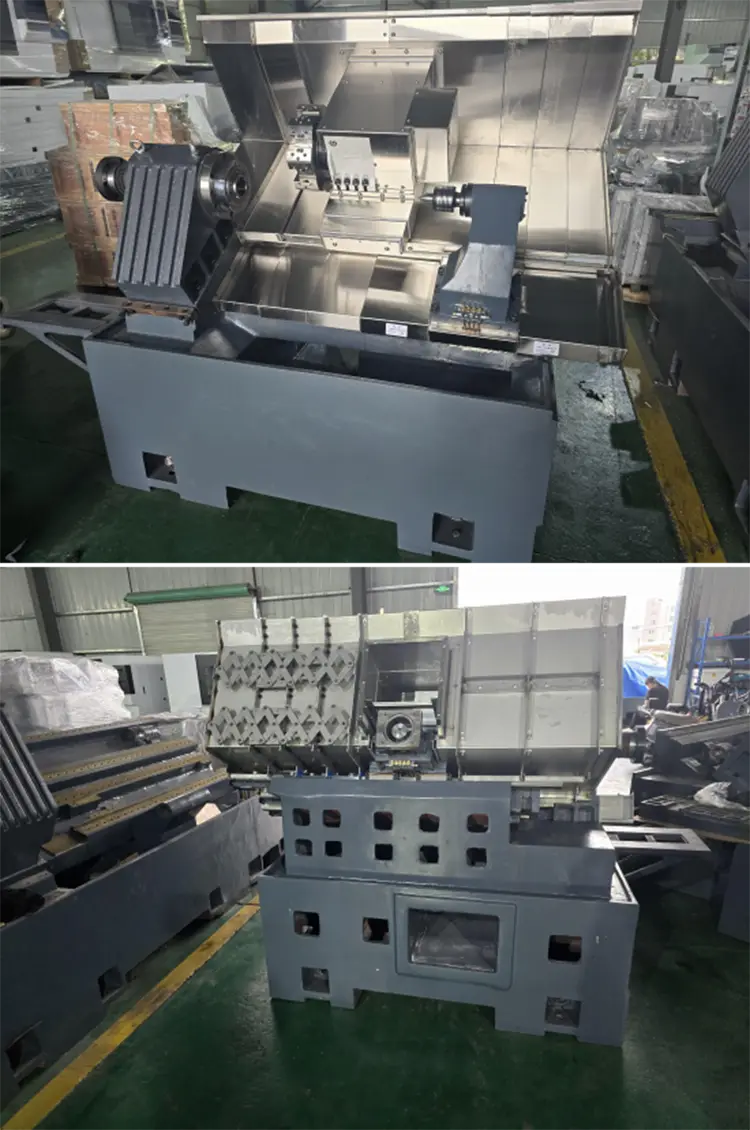

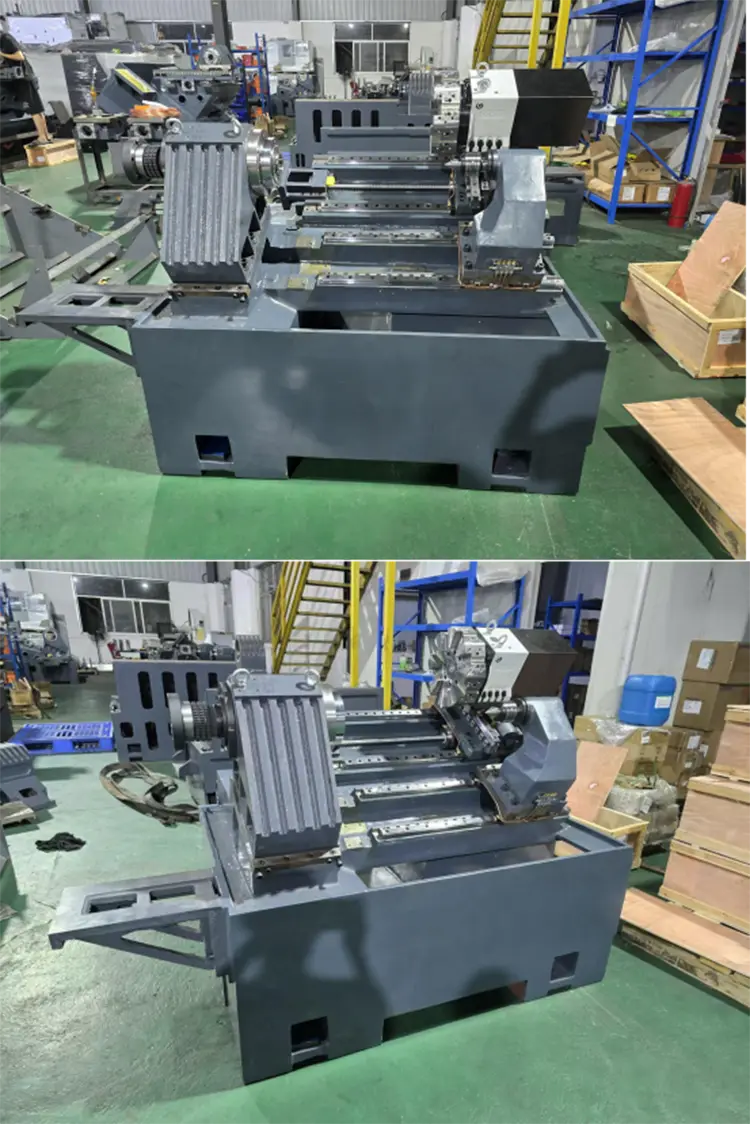

Кереуеттің формасы мен көлбеуі

Төсек 30 градусқа қисайған

20

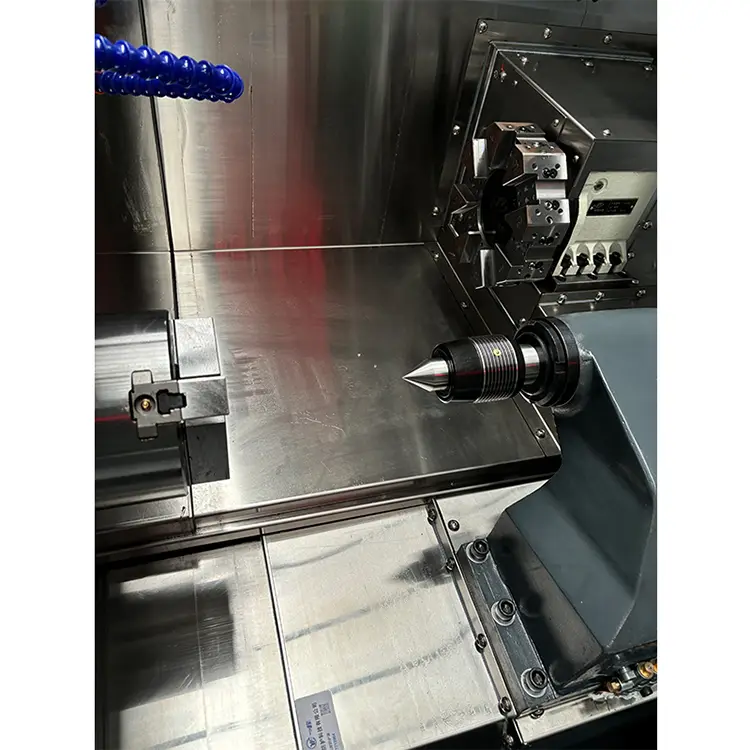

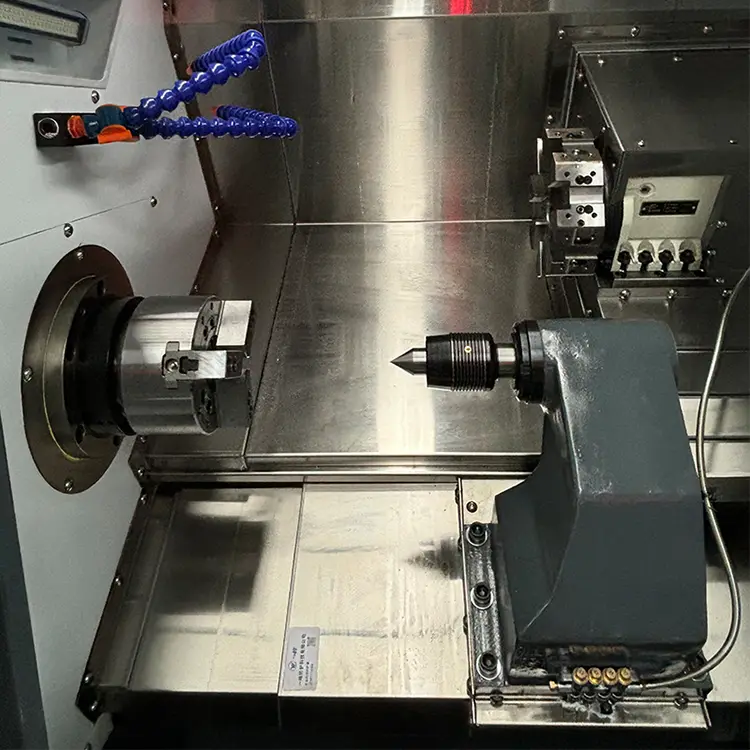

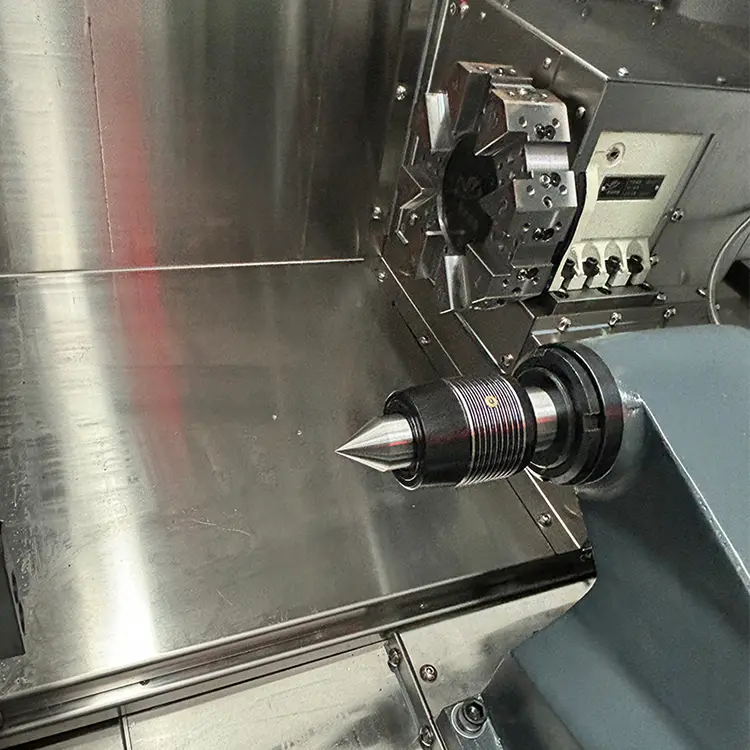

Тыңдайғы

Сым өзегі құйрығы

21

Тойыншықтарды қозғау әдісі

 Гидравликалық жем

22

Құйрықты орындық маршрут

500

23

Құйрық-үздік модель

Мосси 4
