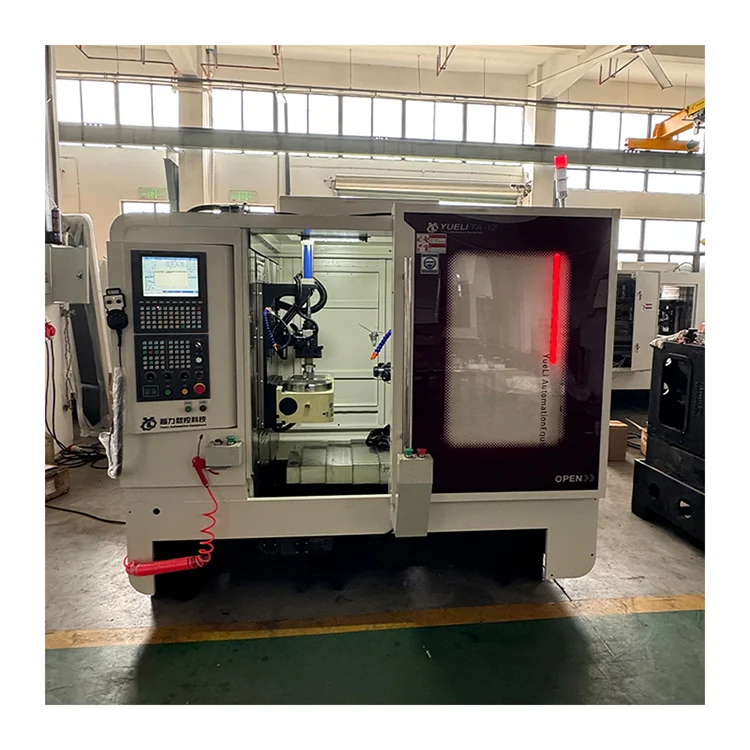

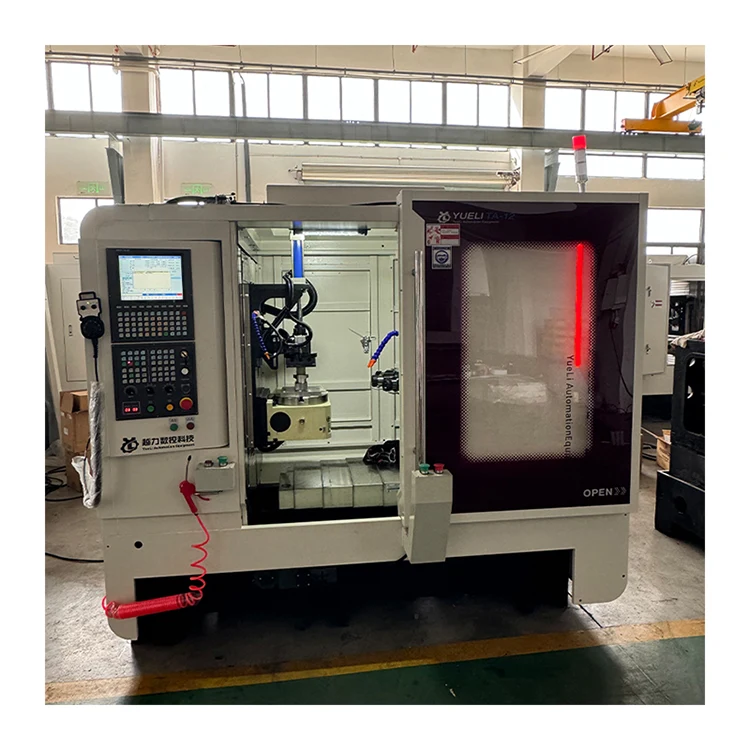

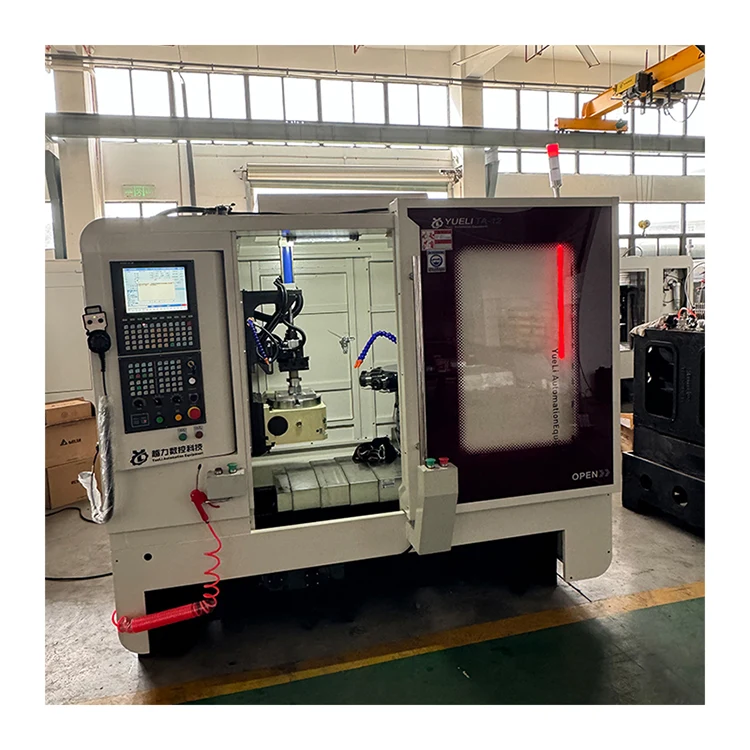

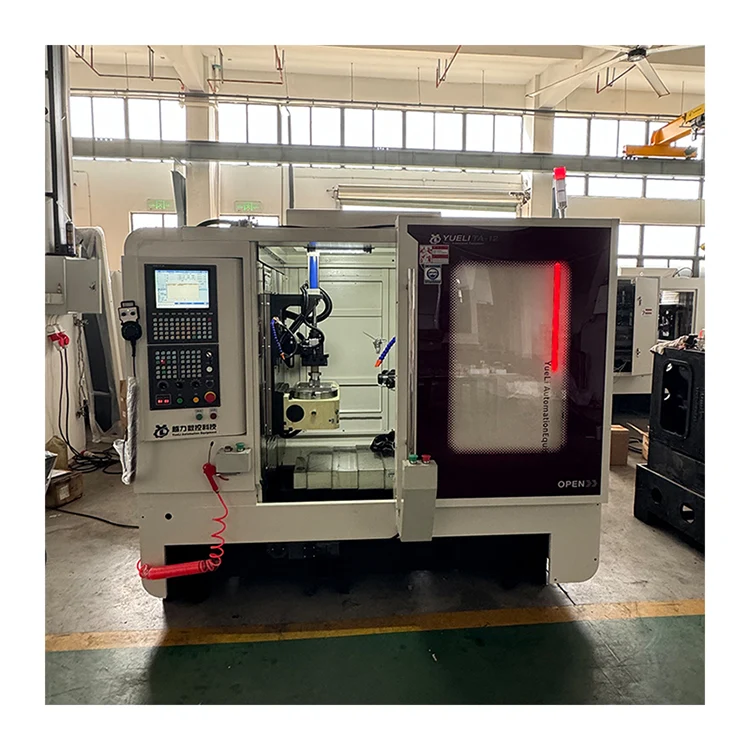

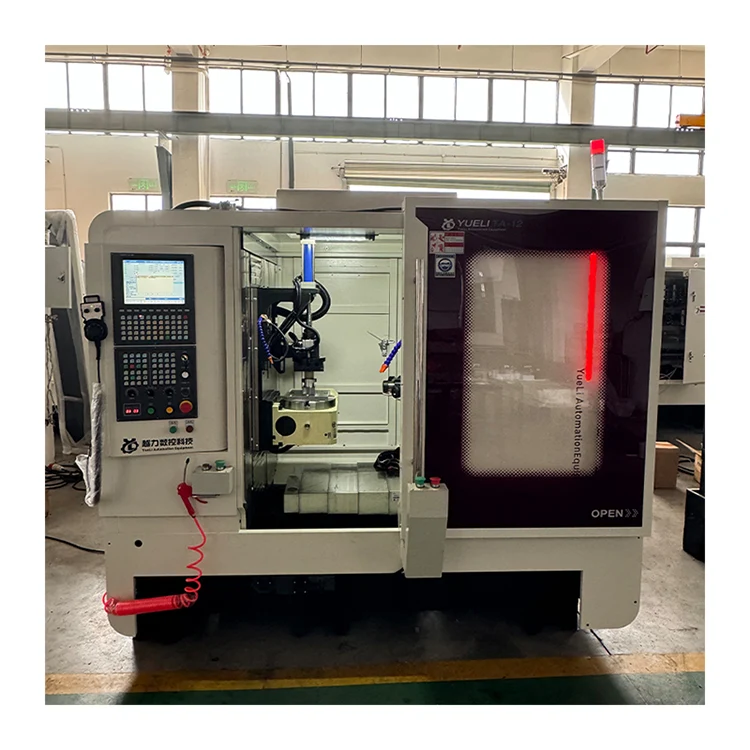

Көлденең 12 шпиндельді CNC мұнара машинасы

Көлденең 12 шпиндельді CNC мұнара машинасы (ішкі үлгісі TA-12) Quanzhou Yueli Automation Equipment Co., Ltd компаниясы шығарған. Ол үлкен және орташа көлемдегі партияларды өндіруге және өңдеуге жарамды. Құрылғы тегіс және жомарт сыртқы түрімен, қарапайым және интуитивті жұмысымен және ыңғайлы реттеуімен ерекшеленеді. CNC басқаруымен ол жоғары автоматтандыруды, жақсы сенімділікті және төмендетілген еңбек сыйымдылығын ұсынады, бұл бір адамға бірнеше машинаны басқаруға және басқаруға мүмкіндік береді. Бұл өнім ластануға қарсы жоғары тиімді өңдеуге арналған тамаша жабдық болып табылады.

Өніммен таныстыру

Көлденең 12 шпиндельді CNC мұнара машинасы үлкен және орташа көлемдегі партияларды өндіруге және өңдеуге жарамды. Машинаның сыртқы түрі тегіс және жомарт, операция қарапайым және интуитивті, ал реттеу ыңғайлы. CNC басқаруы қабылданды, автоматтандыру дәрежесі жоғары, сенімділік жақсы, оператордың еңбек сыйымдылығы төмендейді, бір адамның және бірнеше машинаның жұмысы мен басқаруын жүзеге асыруға болады.

Техникалық конфигурация параметрлері

Келесі құрамдас бөліктер мен сипаттамалар көлденең 12 шпиндельді CNC мұнарасы машинасына қолданылады.

Негізгі техникалық параметрлер

Келесі техникалық параметрлер көлденең 12 шпиндельді CNC мұнарасы машинасына қолданылады.

Машинаның құрылымы және өнімділігі

Көлденең 12 шпиндельді CNC мұнара машинасының келесі құрылымдық және өнімділік мүмкіндіктері бар.

· Қарапайым өңдеу орталығы. Бағдарламаны басқару электромагниттік клапанның немесе цилиндрдің істен шығуынан шүмекке немесе құралға зақым келтірмеу үшін анықтау функциясы бар Taiwan Hust басқару жүйесін пайдаланады. Оңай жұмыс істеу үшін адам мен машинаға ыңғайлы диалог.

· Үлкен және орташа партиялық бөлшектерді өңдеу үшін қолайлы. Бір реттік қысу аяқталды. Жоғары тиімділік және жақсы дәлдік.

· Түрту механизмі жетекші бұрандалы дискіні ауыстыруды қажет етпейді. Қадам стандартты. Жеке жиілікті түрлендіруі бар Пекин CTB негізгі сервомоторы жіп бетінің кедір-бұдырлығын жақсартады және дәлдікті қамтамасыз етеді.

· Тәуелсіз зерттеу және қуат басының құрамдастарын әзірлеу. Дәл тегістеу. Жақсы тозуға төзімділік. Ұзақ қызмет ету мерзімі.

· Hust CNC жүйесі қажеттіліктерге сәйкес беру жылдамдығын орнатуға мүмкіндік береді. Ұзақ пайдаланудан кейін қорғасын бұрандасы тозып, жүйеде құралды өтеу функциясы бар.

· Әр моторлы жылжымалы бет станоктың қызмет ету мерзімін қамтамасыз ету үшін орталықтандырылған автоматты майлау құрылғысын пайдаланады.

· Сервомотор арқылы қозғалатын жылжымалы үстел қозғалысы. Бірнеше координаттарды сандық түрде орнатуға болады. Орналастырудың жоғары дәлдігі. Төмен діріл. Жылдам жауап.

· Өңдеу кезінде дайындаманың күйі сенсорлық экранда көрсетіледі. Ақаулар үшін дабыл функциясы.

· Толығымен жабық қорғаныс жеке қауіпсіздікті қамтамасыз етеді және өңдеу ортасын жақсартады.

Негізгі құрылым компоненттері

Көлденең 12 шпиндельді CNC мұнара машинасы келесі негізгі құрылымдық құрамдастардан тұрады.

· Баған: 1 жиын

· 4-ші ось: 1 жиын

· Негізі: 1 жинақ

· Электрондық жүйе: 1 жинақ

· Гидравликалық тірек: 1 жинақ

· Чиналарды кетіру жүйесі: 1 жинақ

Электр жүйесі

Көлденең 12 шпиндельді CNC мұнара машинасы келесі электрлік құрамдастарды пайдаланады.

· Соленоидты клапан: Taiwan AirTAC. Жақсы тұрақтылық. Ауа қысымы 0,5 МПа төмен болмауы керек.

· Айнымалы ток контакторы: Schneider. Жақсы тұрақтылық.

· Эстафета: Omron. Жақсы тұрақтылық.

Майлау жүйесі

Көлденең 12 шпиндельді CNC мұнара машинасының әрбір қуат басы маймен майланған, оны пайдалану және басқару оңай, майлау бетінің қызмет ету мерзімін қамтамасыз етеді.

Стандартты керек-жарақтар мен құжаттар

Көлденең 12 шпиндельді CNC мұнара машинасы келесі керек-жарақтармен және құжаттармен бірге жеткізіледі.

· Құралдар қорабы кіреді: Қос ұшты кілт 17-19, алтыбұрышты кілт 1,5-10 (1 жинақ).

· Кездейсоқ құжаттар: Жүйе сипаттамасы, пайдалану нұсқаулығы, драйвер нұсқаулығы (әрқайсысы 1 дана).

Жиі қойылатын сұрақтар

Шпиндель интерфейсі және максималды бұрғылау қабілеті қандай?

Шпиндель интерфейсі ER40. Бұрғылаудың максималды диаметрі мыс саңылаулары үшін 60 мм, ал мыс үшін максималды бұрғылау диаметрі M50 × 3 мм.

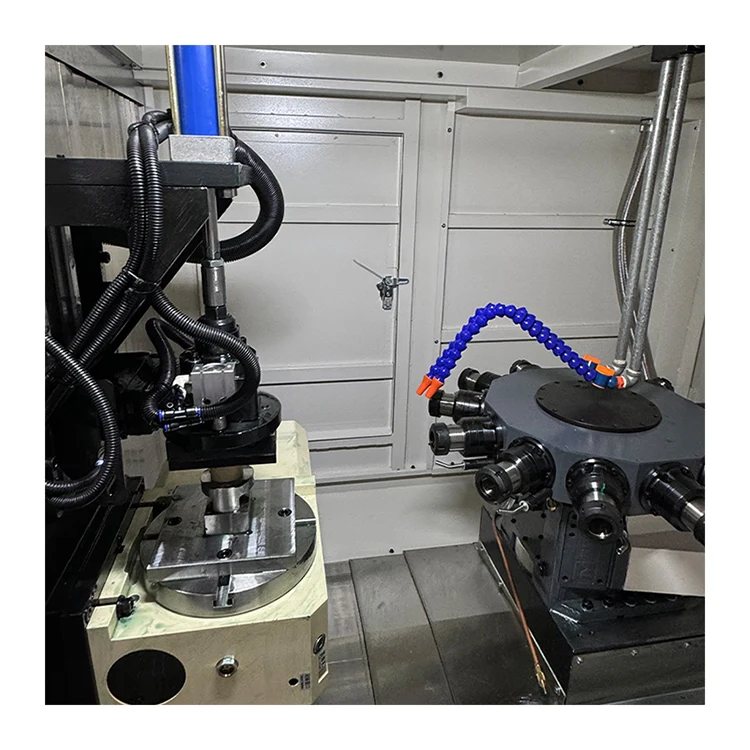

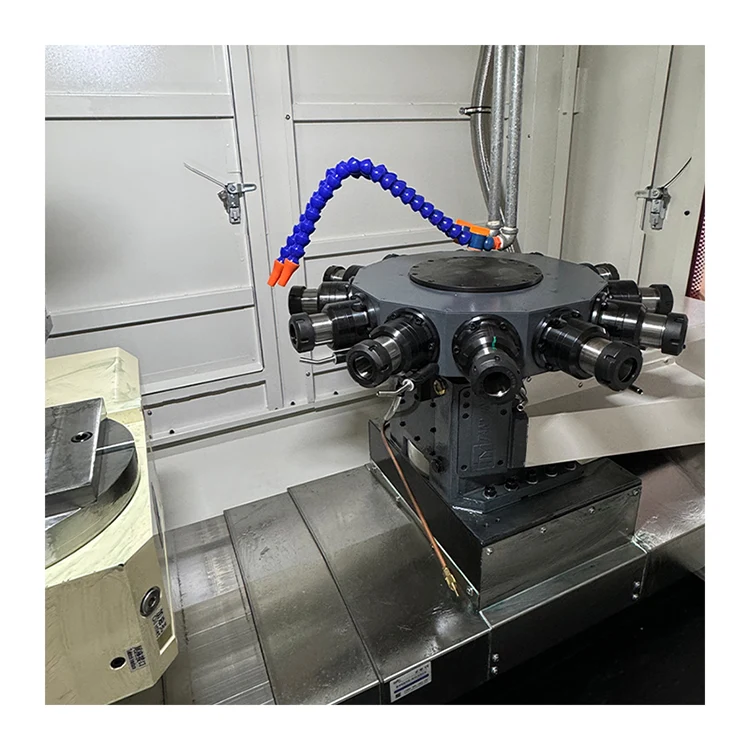

Мұнарада неше шпиндель бар?

Айналмалы мұнарада 12 шпиндель бар. Құралды өзгерту уақыты 180 градусқа 0,8 секунд.

X, Y және Z осінің қозғалыстары қандай?

X осінің жүрісі 350 мм, Y осінің қозғалысы 400 мм, Z осінің қозғалысы 300 мм. Барлық осьтер үшін максималды қозғалыс жылдамдығы 30 м/мин.

CNC жүйесі және шпиндель қозғалтқышының қуаты дегеніміз не?

Құрылғы 5,5 кВт-тан 7,5 кВт-қа дейінгі сервошпиндельді қозғалтқыш қуаты бар Taiwan Hust CNC жүйесін пайдаланады (қосымша).

Машинаның салмағы мен өлшемдері қандай?

Машинаның өлшемдері 2200 × 1765 × 1922 мм қаңылтыр қақпағы бар, ал таза салмағы 3500 кг.
