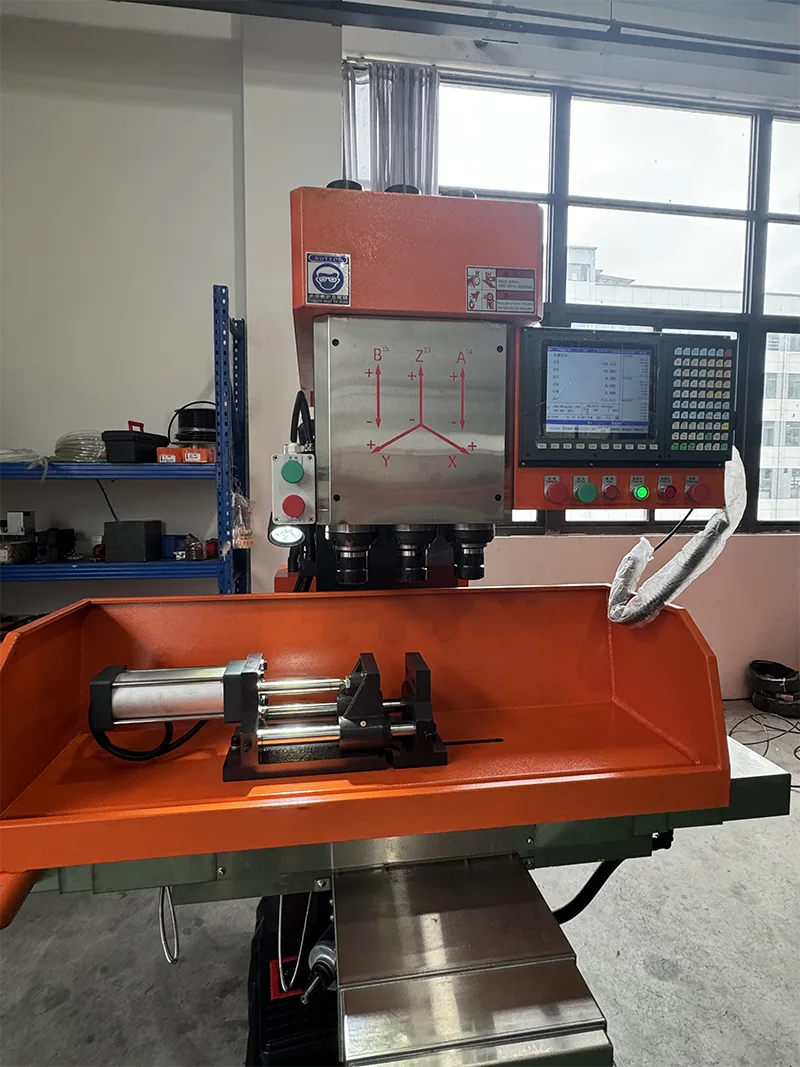

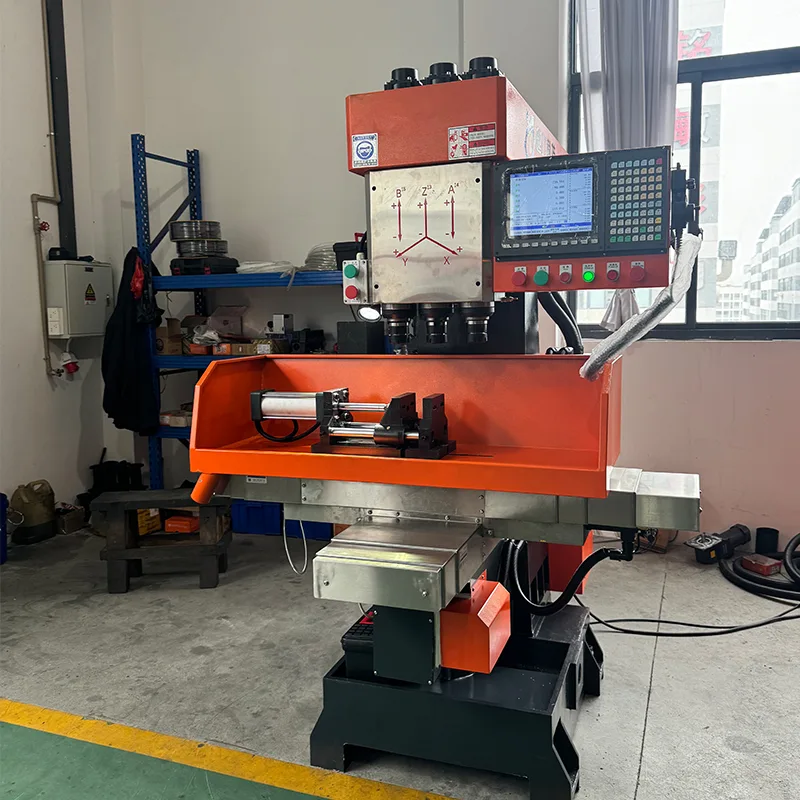

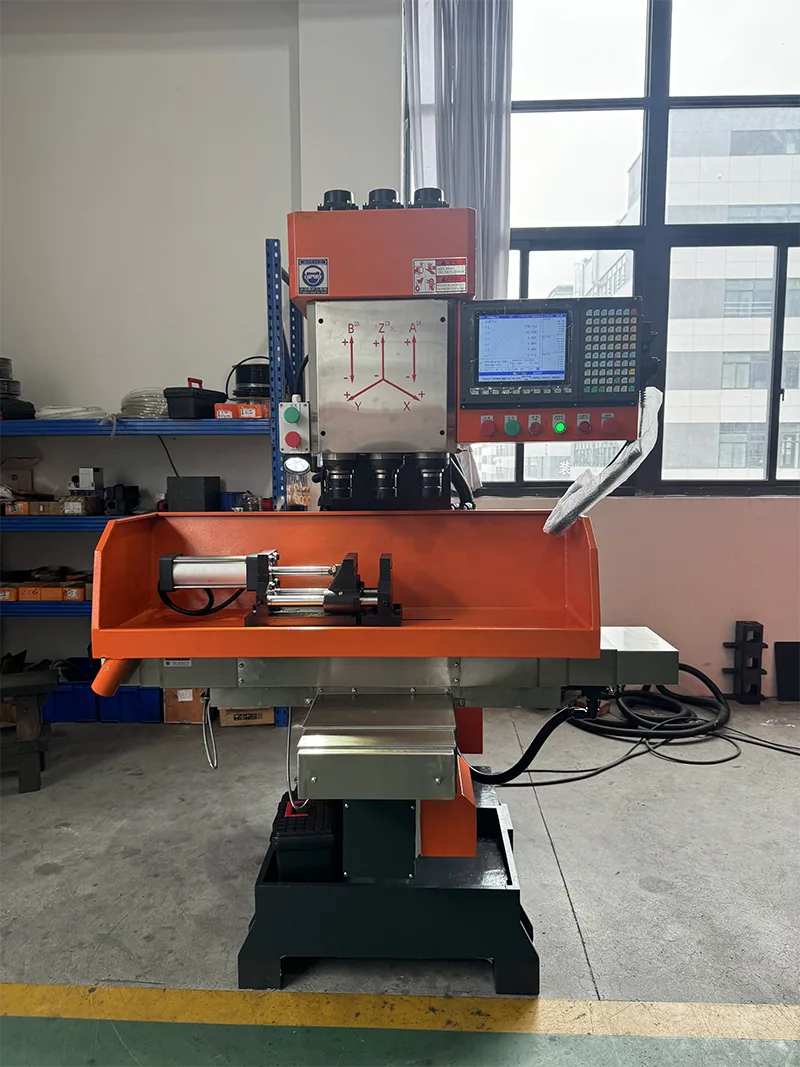

Үш осьті тік CNC

Тік CNC үш осьті ZSK-4150X4 - бұл біздің компанияның жетілген өнімі. Бұл станок көптеген бөлшектерді өңдеу кезінде бұрғылау, оймалау және қағуды бір уақытта аяқтауға болмайтын мәселені шешеді. Толық бұрғылау, кесу, кесу және бұрау және басқа талаптар, бұл жоғары тиімділікке және энергияны үнемдеуге қол жеткізу үшін тамаша механикалық жабдық. Машинаны басқару оңай және арнайы техникалық персоналсыз еркін басқаруға болады. Компания он жылдан астам кәсіби технологияны және қатаң сапаны бақылауды жинақтады және ол тұтынушылардың жақсы қабылдаған сатудан кейінгі жақсы қызметі бар.

Өніммен таныстыру

Тік CNC үш осьті ZSK-4150X4 - бұл біздің компанияның жетілген өнімі. Бұл станок көптеген бөлшектерді өңдеу кезінде бұрғылау, оймалау және қағуды бір уақытта аяқтауға болмайтын мәселені шешеді.

· Бір операцияда толық бұрғылау, оймалау, фаскаларды кесу және бұрау.

· Жоғары тиімділікке және энергияны үнемдеуге қол жеткізу үшін тамаша механикалық жабдық.

· Арнайы техникалық персоналсыз жұмыс істеу оңай.

· Он жылдан астам кәсіби технология және қатаң сапаны бақылау.

· Сатудан кейінгі жақсы қызмет, тұтынушылар жақсы қабылдады.

Негізгі мүмкіндіктер

Vertical CNC үш осьті ZSK-4150X4 келесі мүмкіндіктерге ие.

· Бөлшектердің үлкен санын өңдеу, бұрғылау және рейктеу және қағу жұмыстары бір уақытта, жоғары тиімділікпен аяқталады.

· Фюзеляж жинақы және қатты.

· Негізгі білік жоғары сапалы легирленген болаттан жасалған және ол шыңдалған және термиялық өңделген, дәл ұнтақталған. Оның тозуға төзімділігі жоғары.

· Жылжымалы бет дыбыстан жоғары жиілікпен сөндіріледі. Жылжымалы беттің қызмет ету мерзімін қамтамасыз ететін майлау құрылғысы бар.

· Жұмыс үстелінің сол және оң қозғалысы іске қосу құрылғысын және шағын діріл және жылдам қозғалысы бар буферді орналастыру құрылғысын қабылдайды.

· Пышақтың тұтқасы оңай құлап кетпейтін тартпа түрін қабылдайды. Оның қауіпсіздігі жоғары.

Техникалық сипаттамалар

Төмендегі техникалық параметрлер Vertical CNC үш осьті ZSK-4150X4 үшін қолданылады.

Станок механизмі және өнімділігі

Тік CNC үш осьті ZSK-4150X4 дизайны жоғары өңдеу тиімділігі, тұрақты дәлдік және қарапайым жұмыс процедураларының артықшылықтары бар фрезерлік станок пен тірек іске қосу құрылғысының құрылымдық сипаттамаларын қабылдайды. Логикалық басқаруды өңдеу үшін PLC пайдалану қозғалтқыштың тура және кері ауысуынан туындаған доғалық қысқа тұйықталуды тиімді болдырмайды. Бұл ретте электромагниттік клапанның катушкасының ұзақ уақыт бойына қуат беріп, катушканың жанып кетуіне әкелетін құбылысты болдырмау үшін соленоидты клапанды қозғау үшін импульстік іске қосу әдісі қолданылады.

· Құрылымы: Қарапайым өңдеу орталығы. Бағдарламаны басқару электромагниттік клапанның немесе май цилиндрінің істен шығуынан шүмектің немесе құралдың зақымдалуын болдырмау үшін анықтау функциясы бар Taiwan Yitu басқару жүйесін пайдаланады. Оңай жұмыс істеу үшін адам мен машинаға ыңғайлы диалог.

· Үлкен және орташа партиялық бөлшектерді өңдеуге жарамды. Бір реттік қысу. Жоғары тиімділік және жақсы дәлдік.

· Тығыздау механизмі бұрандалы жетекті ауыстыруды қажет етпейді. Қадам стандартты. Жеке жиілікті түрлендіруі бар Пекин супер-синхронды негізгі сервоқозғалтқыш жіп бетінің кедір-бұдырлығын жақсартады және дәлдікті қамтамасыз етеді.

· Қуат басының құрамдас бөліктерін тәуелсіз зерттеу және әзірлеу. Дәл тегістеу. Жақсы тозуға төзімділік және ұзақ қызмет ету мерзімі.

· Hust CNC жүйесі қажеттіліктерге сәйкес беру жылдамдығын орната алады. Ұзақ пайдаланудан кейін қорғасын бұрандасы тозып, жүйеде құралды өтеу функциясы бар.

· Әрбір моторлы жылжымалы бет станоктың қызмет ету мерзімін қамтамасыз ету үшін орталықтандырылған автоматты майлау құрылғысын қабылдайды.

· Сервоқозғалтқышпен қозғалатын жылжымалы үстел қозғалысы. Бірнеше координаттарды сандық түрде орнатуға болады. Орналастырудың жоғары дәлдігі. Төмен діріл. Жылдам жауап.

· Өңдеу кезінде дайындаманың күйі сенсорлық экран арқылы көрсетіледі. Ақаулар үшін дабыл функциясы.

· Толық жабық қорғаныс жеке қауіпсіздікті қамтамасыз етеді және өңдеу ортасын жақсартады.

Электр жүйесі

Vertical CNC үш осьті ZSK-4150X4 келесі электрлік құрамдастарды пайдаланады.

· Соленоидты клапан: Taiwan AirTAC. Жақсы тұрақтылық. Ауа қысымы 0,5 МПа төмен болмауы керек.

· Айнымалы ток контакторы: кореялық LS. Жақсы тұрақтылық.

· Эстафета: Omron. Жақсы тұрақтылық.

Трансмиссия жүйесі

Vertical CNC үш осьті ZSK-4150X4 келесі беріліс компоненттерін пайдаланады.

Майлау жүйесі

Шпиндель жеңі мен бағыттаушы рельс беті қолмен майлау сорғысымен майланады, бұл майлау бетінің қызмет ету мерзімін қамтамасыз ете отырып, жұмысты жеңілдетеді және жан-жақты етеді.

Пайдалану және өңдеу сақтық шаралары

Келесі сақтық шаралары Vertical CNC үш осьті ZSK-4150X4 пайдалану нұсқаулығынан алынған.

· Жұмысқа кіріспес бұрын пайдалану жөніндегі нұсқаулықты және ілеспе құжаттарды оқыңыз.

· Қуат көзі: үш фазалы төрт сымды, қуаты 7 кВт, оқшауланған сым қимасы кемінде 4 мм² (мыс).

· Жылу көзіне, жоғары температураға немесе шаңды жерлерге жақын орнатпаңыз.

· Қаптаманы ашқаннан кейін бірінші рет қолданар алдында май белгісінің сызығына май қосыңыз.

· Салқындатқыш сорғы сұйықтықсыз жұмыс істей алмайды.

· Қуат қорабын электр дәнекерлеу машиналарымен немесе жоғары/орта жиіліктегі жабдықпен бөліспеңіз.

· Жер сымы стандартқа қосылуы керек. Көлденең қимасы 2,5 мм² кем емес.

· Қуатты қосқаннан кейін сынақты іске қосу алдында құрылғының сыртында электрленбегенін тексеру үшін сынақ қаламын пайдаланыңыз.

· Нұсқаулыққа сәйкес май сорғысының қозғалтқышын іске қосыңыз. Май сорғысының бұрылып тұрғанын қадағалаңыз.

· Жақындық қосқыштары реттелді және бекітілді. Шағын түзетулерге рұқсат етіледі. Негізгі өзгертулер сатудан кейінгі қызметке жүгінеді.

· Инвертор параметрлері зауыттан бұрын орнатылған. Пайдаланушыға бөлек орнатуға рұқсат етілмейді.

· Инвертор дабылын болдырмау үшін «қолмен» түймесін тез және жиі баспаңыз.

· Құралды ауыстырғанда немесе жетек белдігін реттегенде, сыртқы қуат көзін өшіріңіз.

· Сары-жасыл жерге қосу терминалы жерге қосылуы керек. Фазалық желіні бейтарап терминалға (N) қоспаңыз.

· Шамадан тыс жүктеме жұмысын таңдамаңыз. Сәйкес құралдарды, кесу мөлшерін, беру жылдамдығын пайдаланыңыз.

· Электрлік басқару қорабындағы құлыптау қосқышы. Техникалық қызмет көрсетуді тексеру кезінде қуатты өшіріп, құлыптаңыз.

Жиі қойылатын сұрақтар

Бұл машинаның шпиндельінің конусы қандай?

Vertical CNC үш осьті ZSK-4150X4 шпиндельінің конусы MT4 болып табылады.

Өңдеуге болатын ең үлкен тесік диаметрі қандай?

4 кесу жиегі бар мыс бөлшектерін өңдеу кезінде саңылаулардың максималды диаметрі Ф50мм және бір айналымға 0,16мм/р беру.

Максималды бұру диаметрі қандай?

Мыс бөлшектерін өңдеу үшін максималды бұру диаметрі Ф50мм. X, Y және Z осьтерінің жүрістері қандай?X осінің жүрісі 400мм, Y осінің жүрісі 250мм, Z осінің жүрісі 320мм.

Шпиндельдің айналу жиілігінің диапазоны қандай?

Z1 және Z2 осі шпиндельінің айналу жиілігі диапазоны сервобасқарумен 619-1420 айн/мин құрайды.

Шпиндель қозғалтқышының қуаты және машинаның жалпы салмағы қандай?

Шпиндельді сервоқозғалтқыштың қуаты 380 В кезінде 5,5 кВт, ал машинаның таза салмағы 2500 кг.

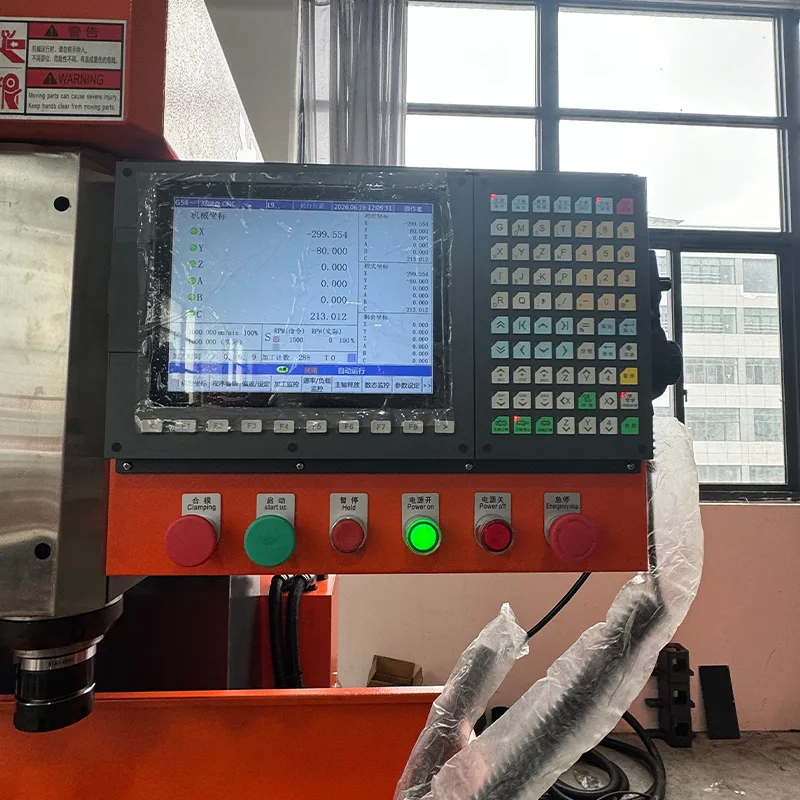

Бұл машина қандай басқару жүйесін пайдаланады?

Құрылғы оңай жұмыс істеу үшін адам мен машинаға ыңғайлы диалогы бар Taiwan Yitu басқару жүйесін пайдаланады.
