Сызықтық бағыттаушы бұрғылау бұрғылау орталығы Ашық түрі

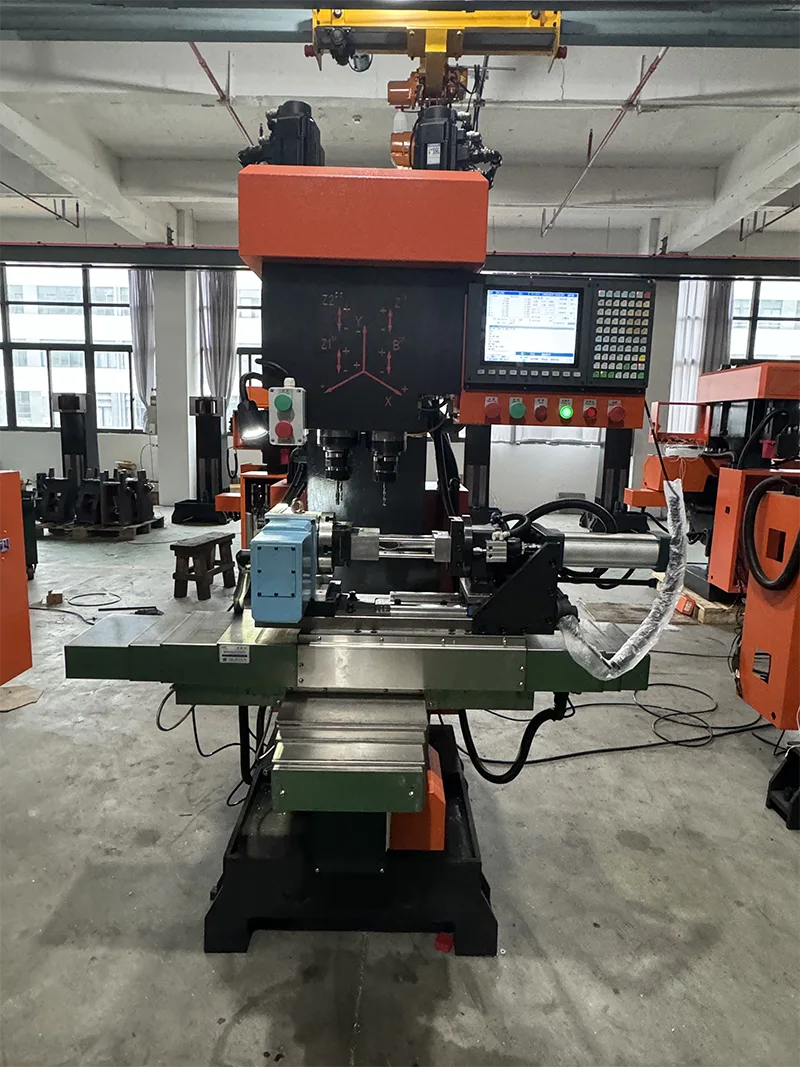

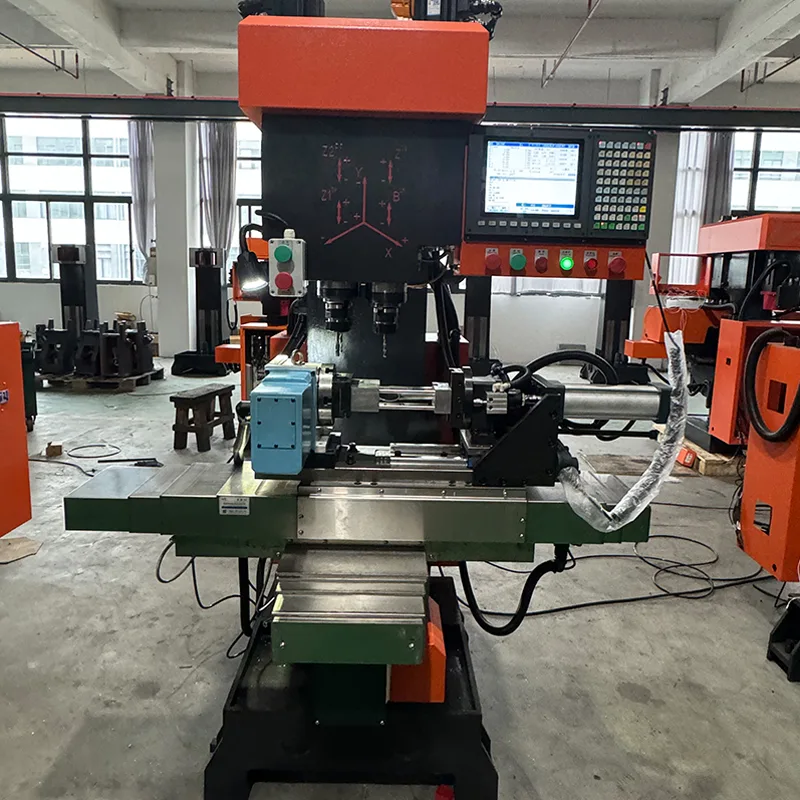

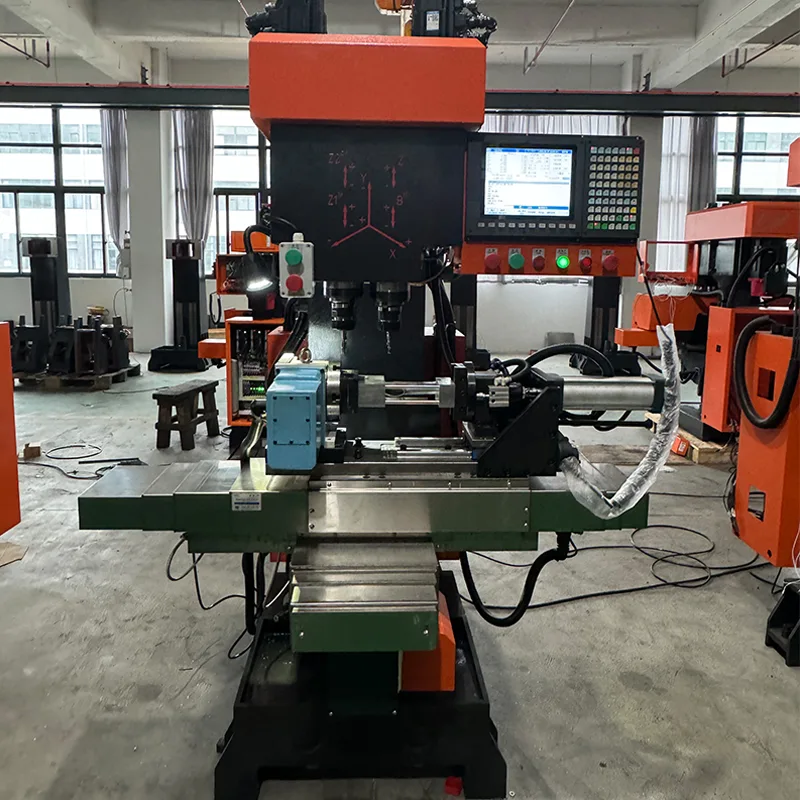

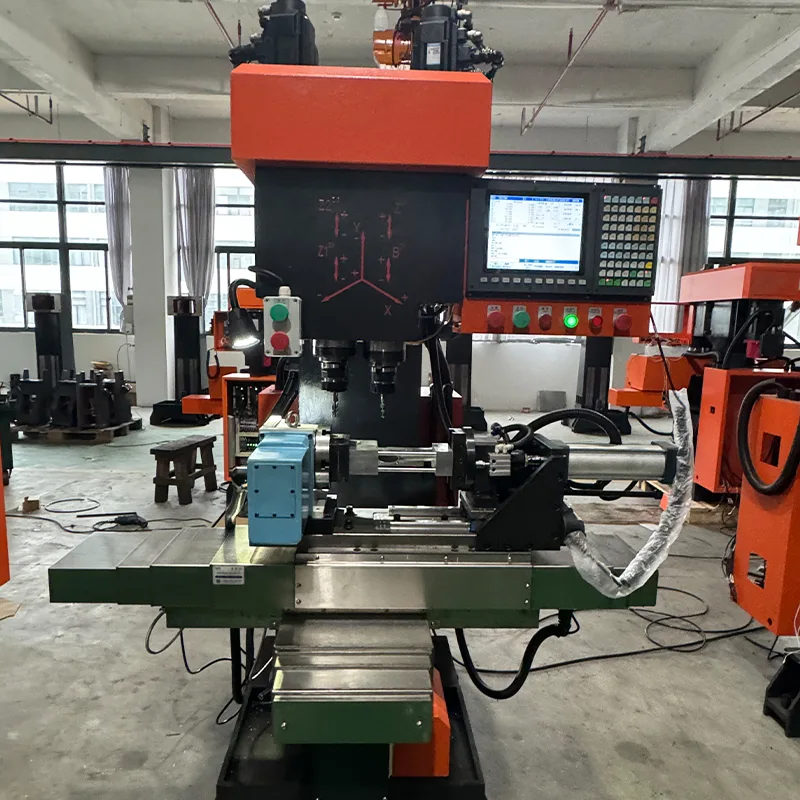

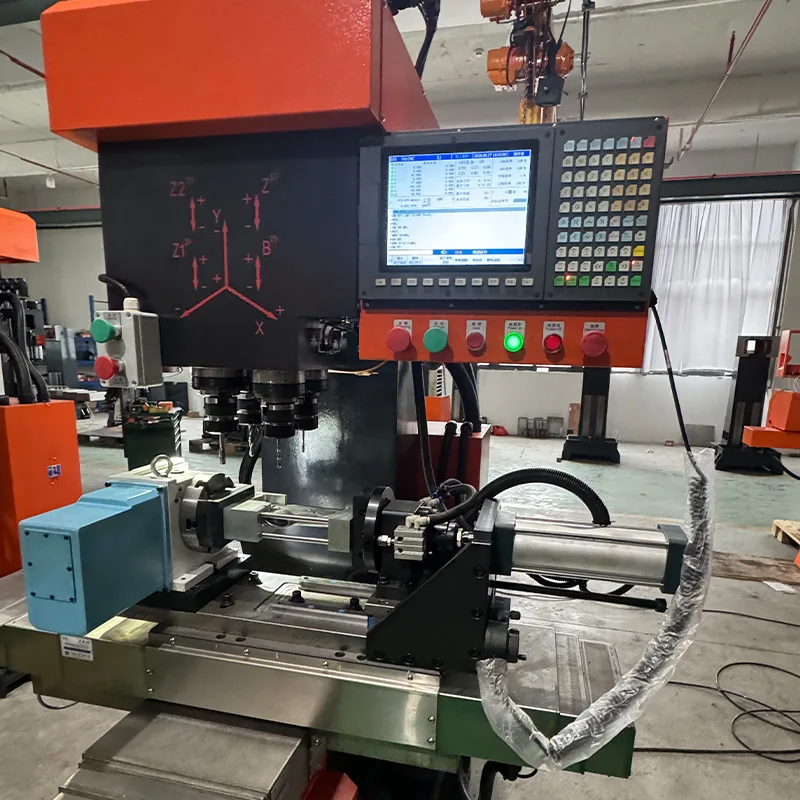

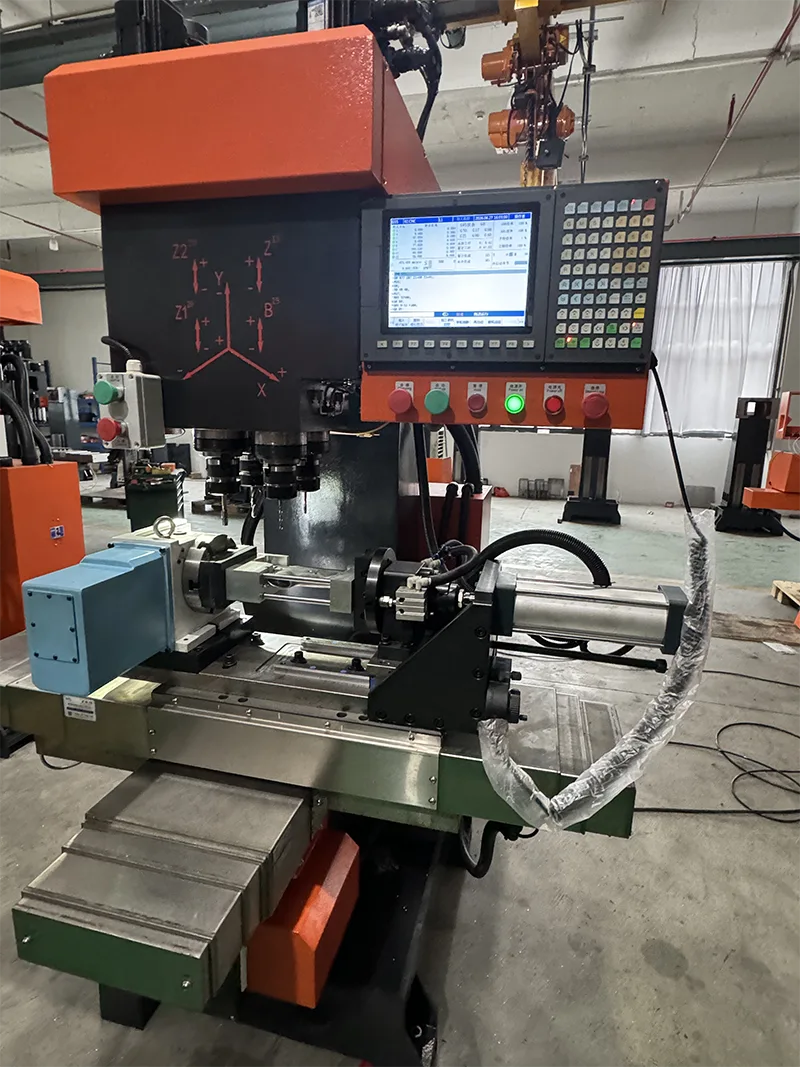

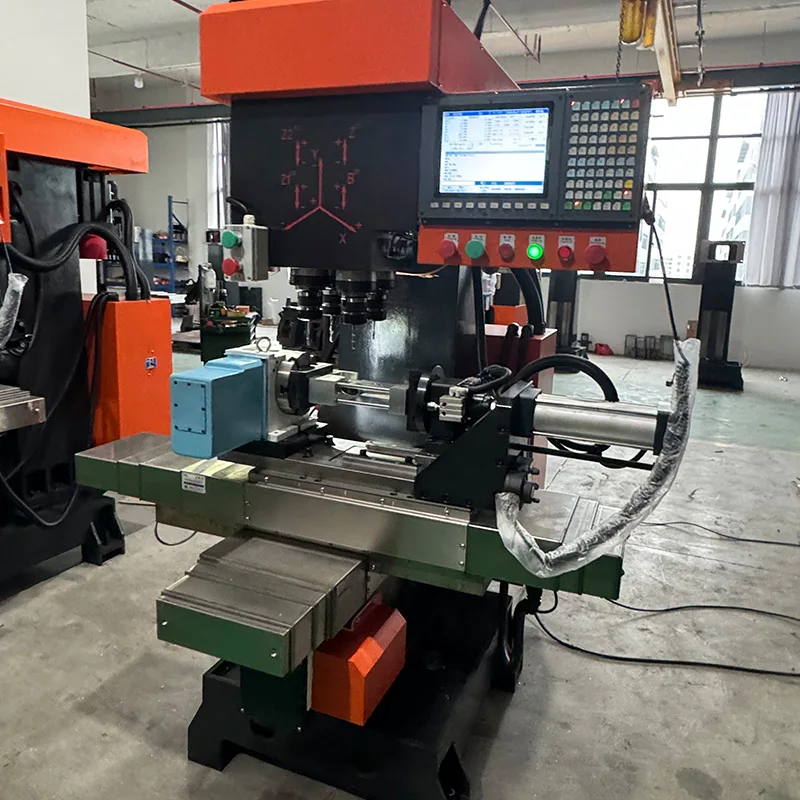

ZSK540 Сызықтық бағыттаушы бұрғылау бұрғылау орталығы Ашық тип - ашық типті конфигурациядағы тік 4 осьті сызықты бағыттаушы бұрғылау бұрғылау орталығы. Бұл модель қаңылтыр қоршаусыз келеді, ол толық қоршау қажет емес қолданбаларға жарамды ашық жақтау дизайнын ұсынады. Құрылғы сенсорлық экраны бар Taiwan Syntec автобусының CNC жүйесімен жабдықталған, интуитивті бағдарламалау және қарапайым жұмыс үшін ыңғайлы адам-машина интерфейсі бар. 4 осьті CNC функциясымен төрт ось те бұрғылау, түрту және фрезерлеу операцияларын орындай алады. Кірістірілген жиілік түрлендіргіші бар 5,5 кВт сервошпиндельді қозғалтқыш қатты түртуге және жылдамдықты қадамсыз реттеуге мүмкіндік береді, бұл өңдеу дәлдігін қамтамасыз етеді.

Машинаның конфигурациясы және құрылымдық мүмкіндіктері

ZSK540 сызықты бағыттаушы бұрғылау бұрғылау орталығы ашық түрі келесі стандартты конфигурациялармен және құрылымдық мүмкіндіктермен жасалған.

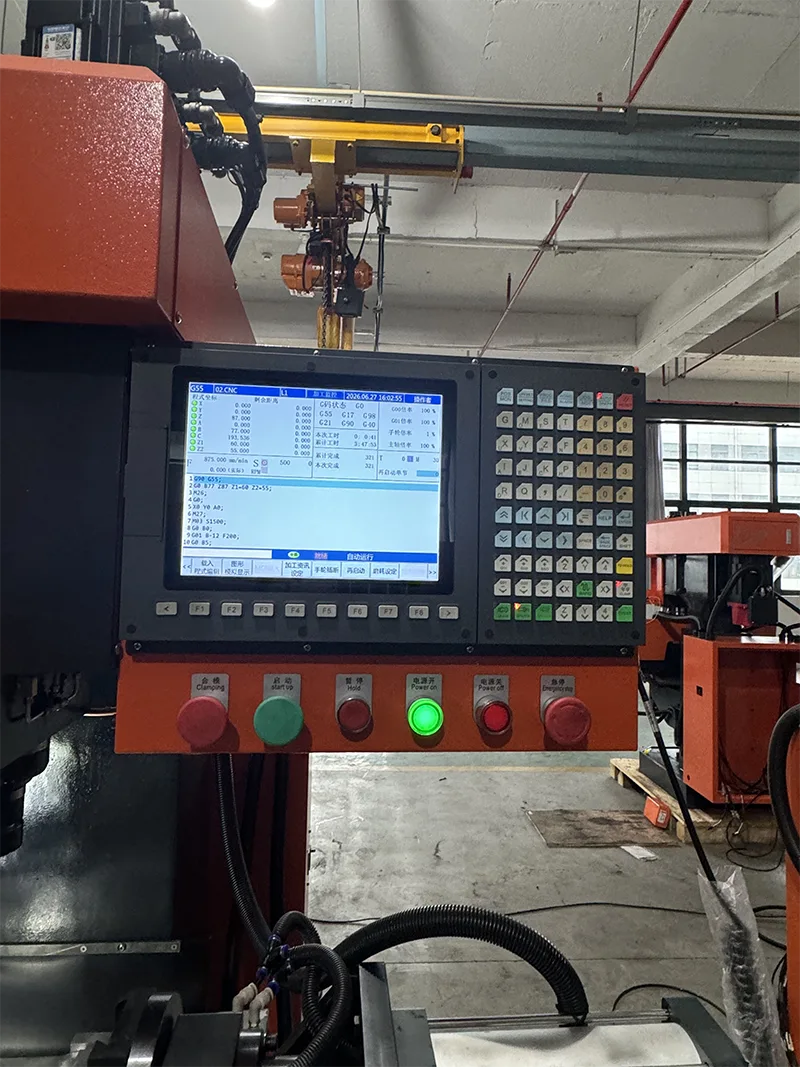

· CNC жүйесі: сенсорлық экраны бар Taiwan Syntec автобусының CNC жүйесі. Пайдаланушыға ыңғайлы адам мен машина интерфейсі. Интуитивті бағдарламалау. Қарапайым операция. Жылдам үйрену.

· Сервожүйе: Syntec сервомоторлары, барлығы 5 бірлік (4 тежегіші бар). 5,5 кВт Huahong шпиндельді сервомотор.

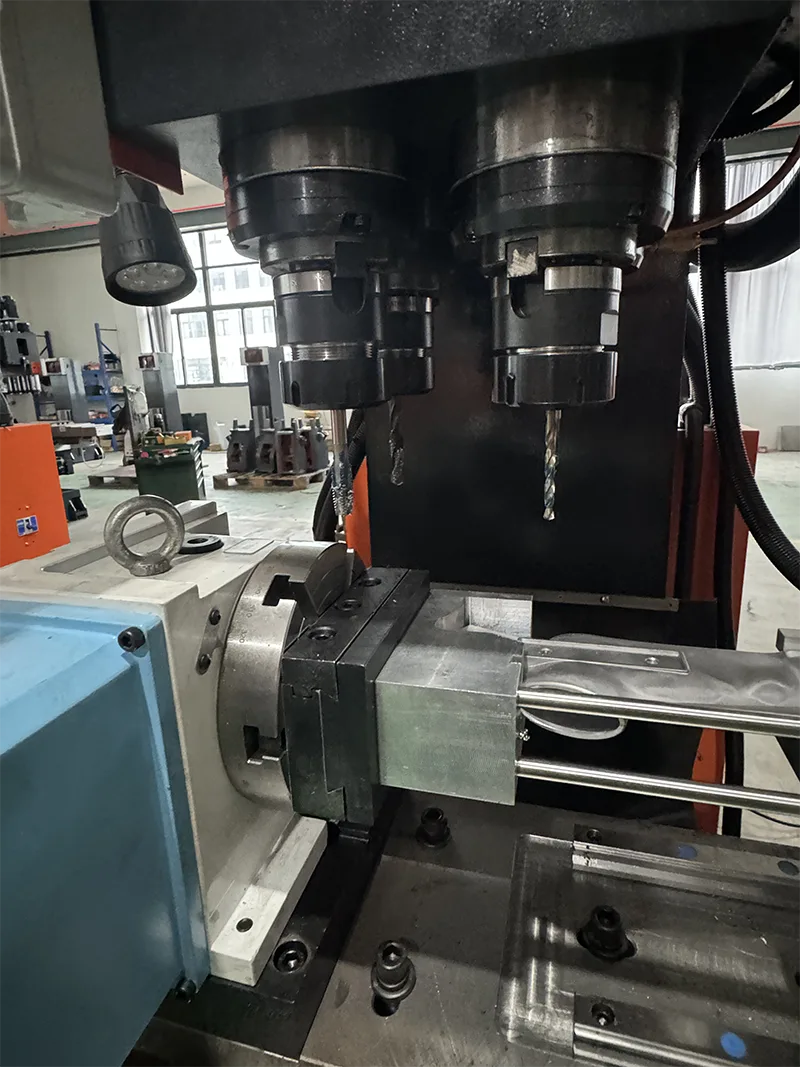

· Шпиндель: BT40 шпиндель конусы. Шпиндель гильзасының диаметрі 105 мм. Шпиндельдің жылдамдығы 0-3000 р/мин.

· Бағыттауыштар және шарикті бұрандалар: Hiwin сызықтық бағыттағыштары (6 бірлік) және Dinghan шарикті бұрандалары (3 бірлік). Z осінің қадамы 10 мм, X/Y осінің қадамы 16 мм. Ауыр кесуді қолдайды.

· Пневматикалық компоненттер: Кореядан әкелінетін пневматикалық компоненттер.

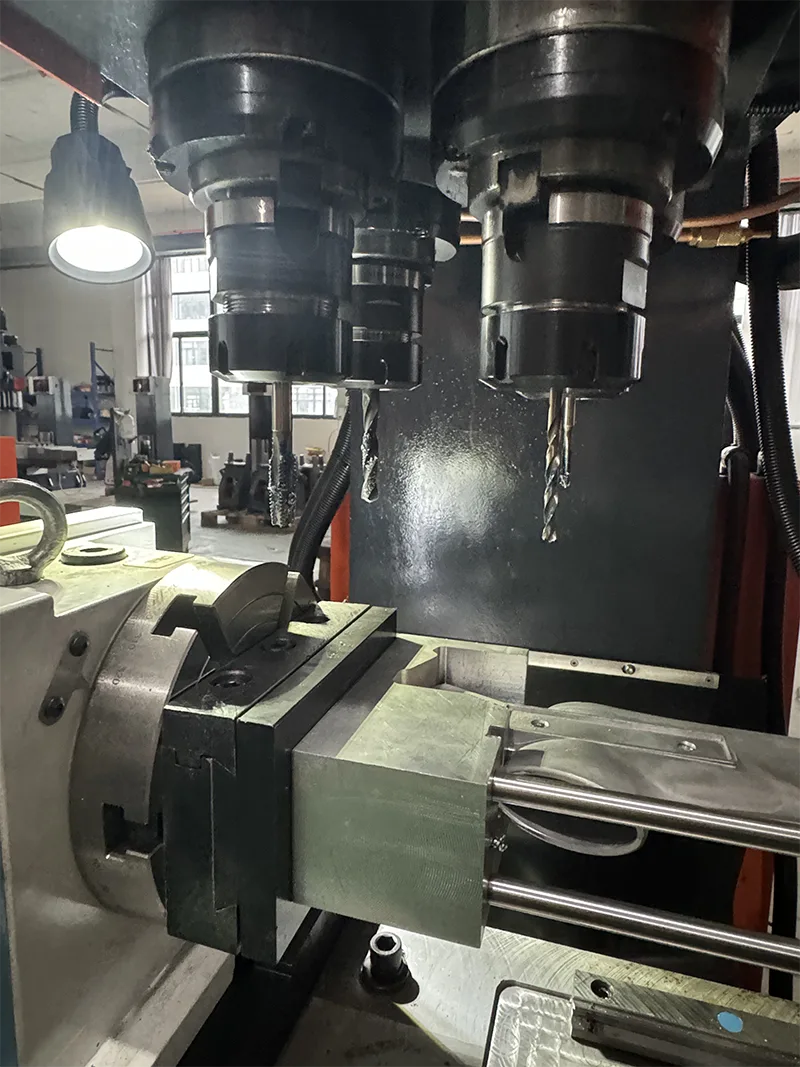

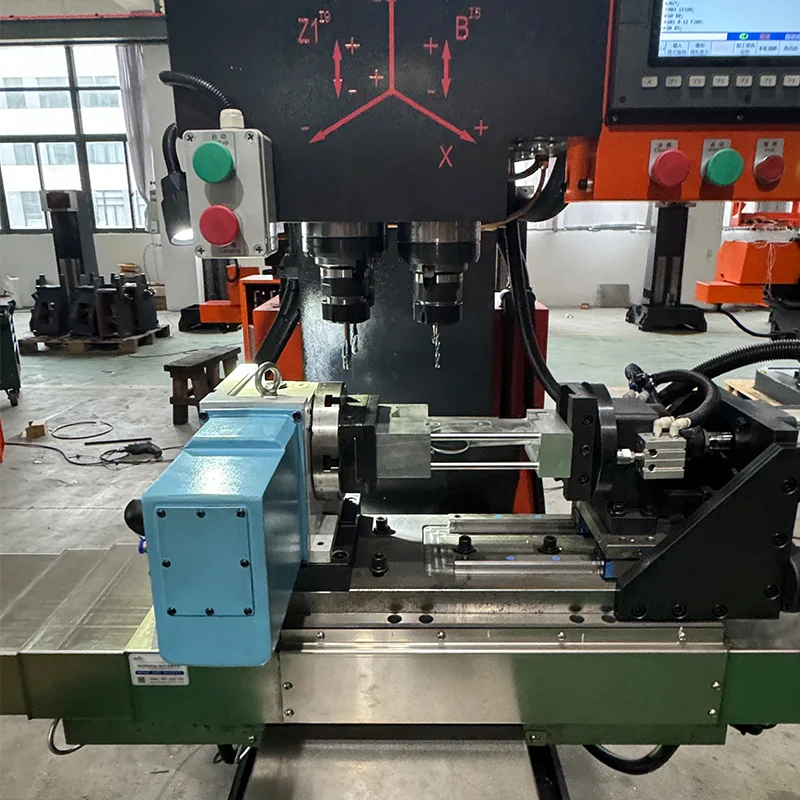

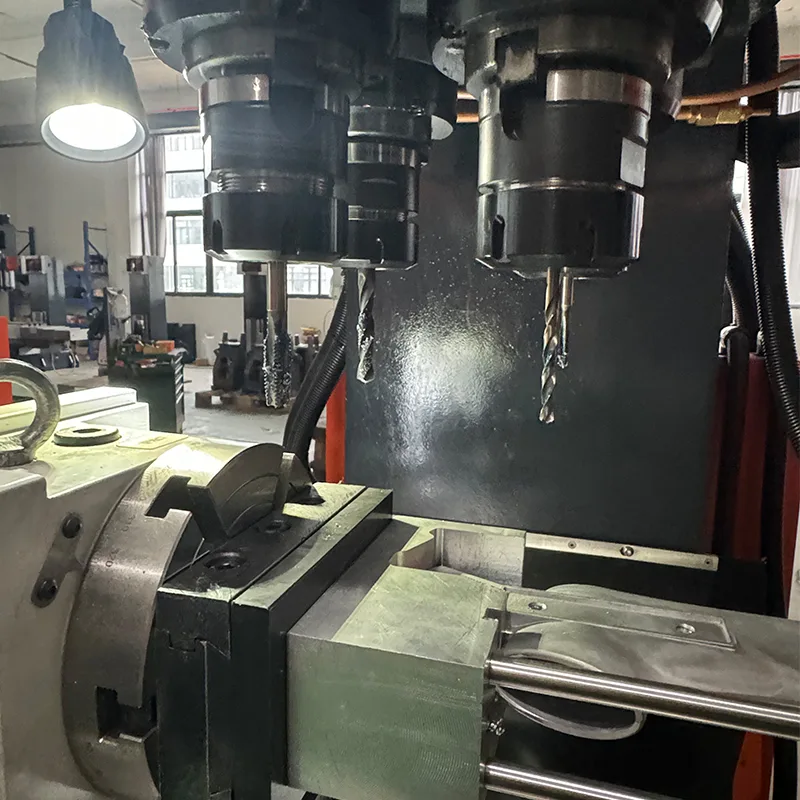

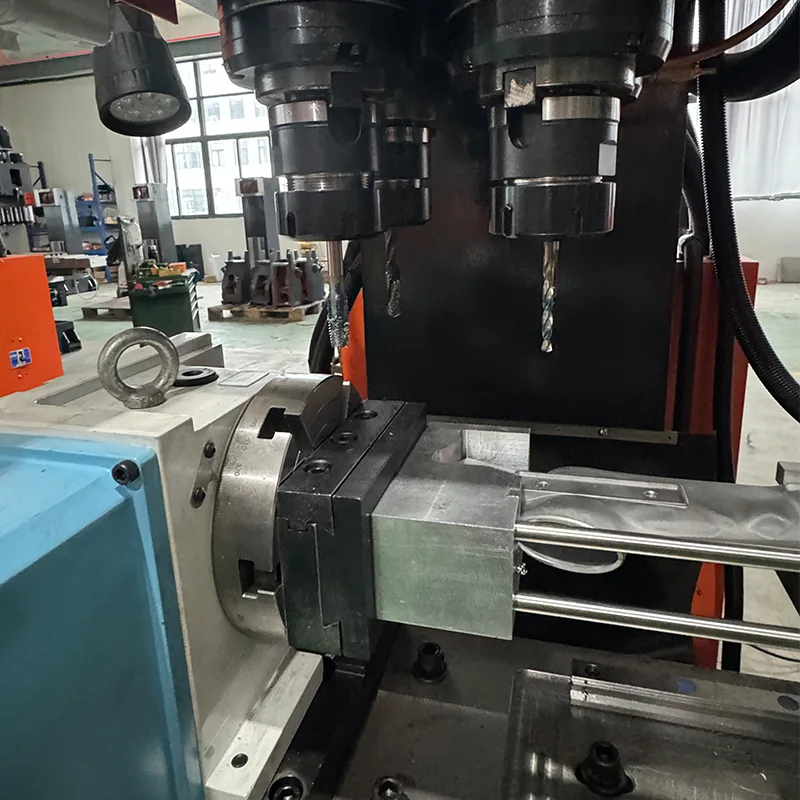

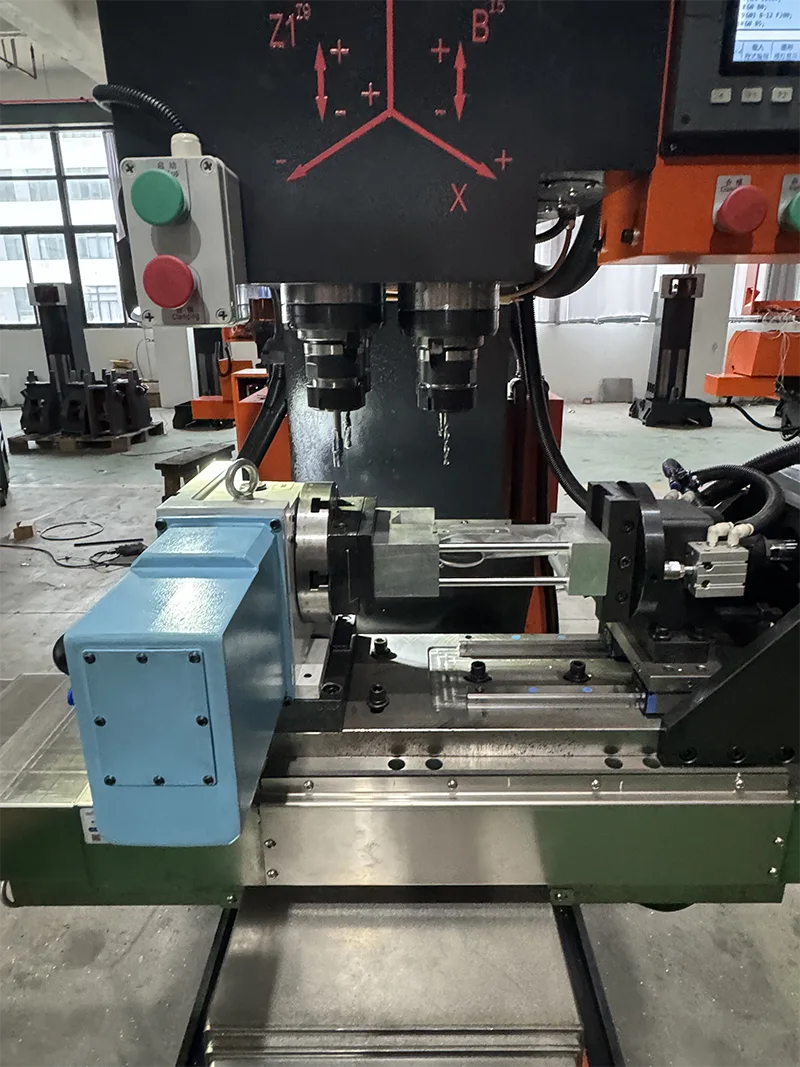

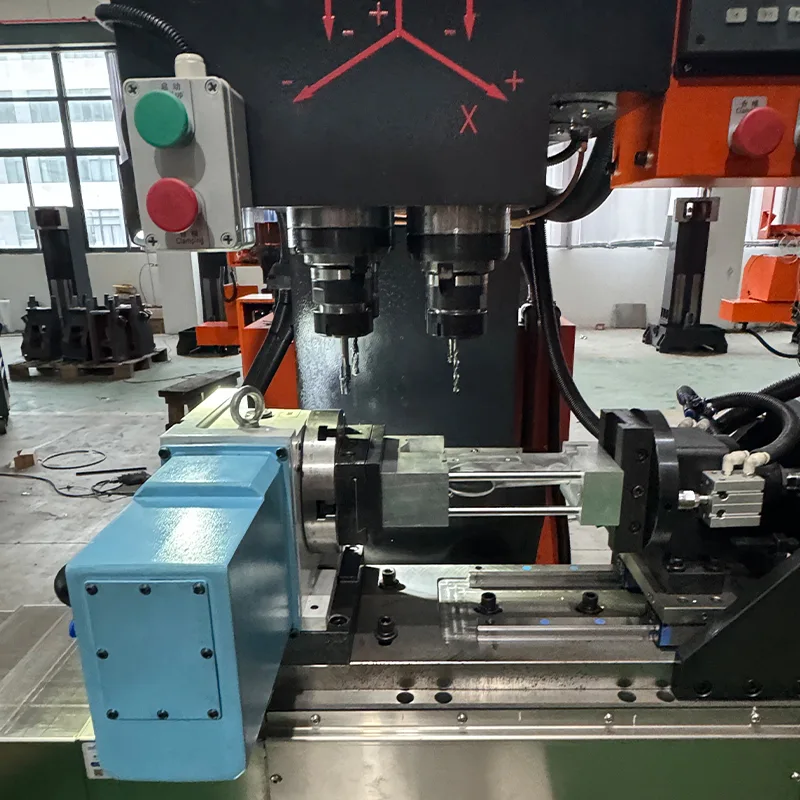

· Төртінші ось: әртүрлі жазықтықтарда бұрғылау, бұрау, фрезерлеу және саңылау үшін төртінші осьпен жабдықталған.

· Электрлік құрамдас бөліктер: Қытай стандартының электрлік компоненттері. Салқындату сұйықтығының резервуарына кіреді.

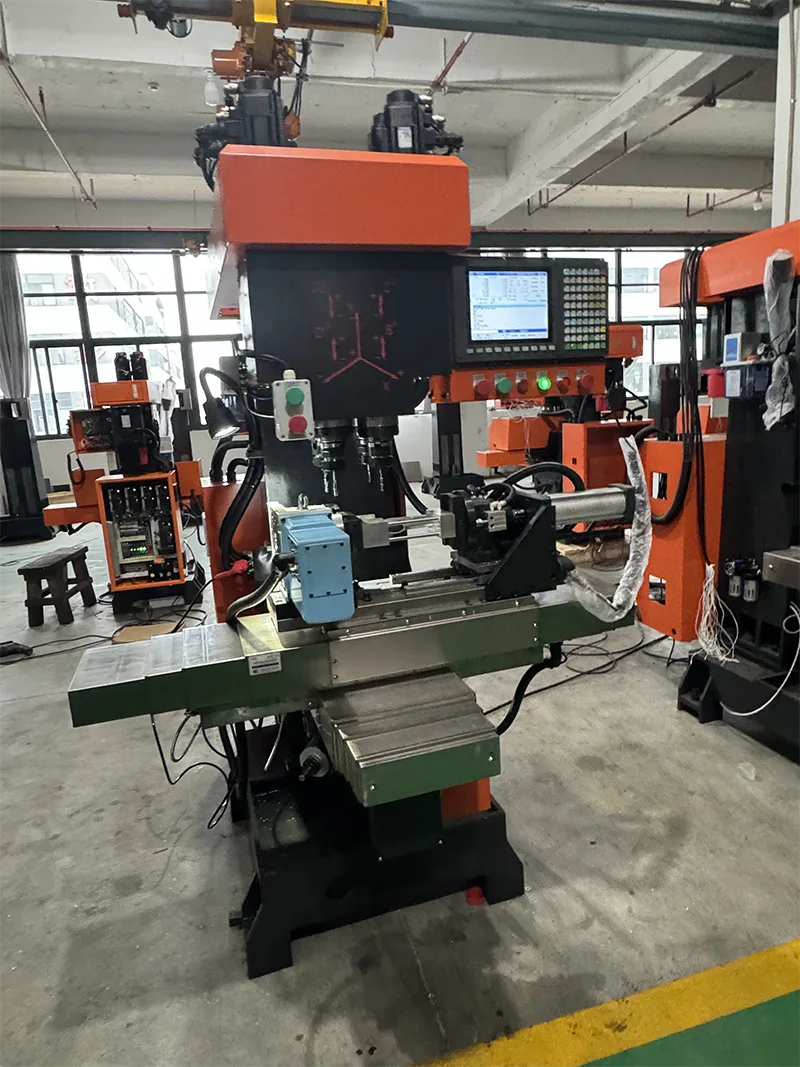

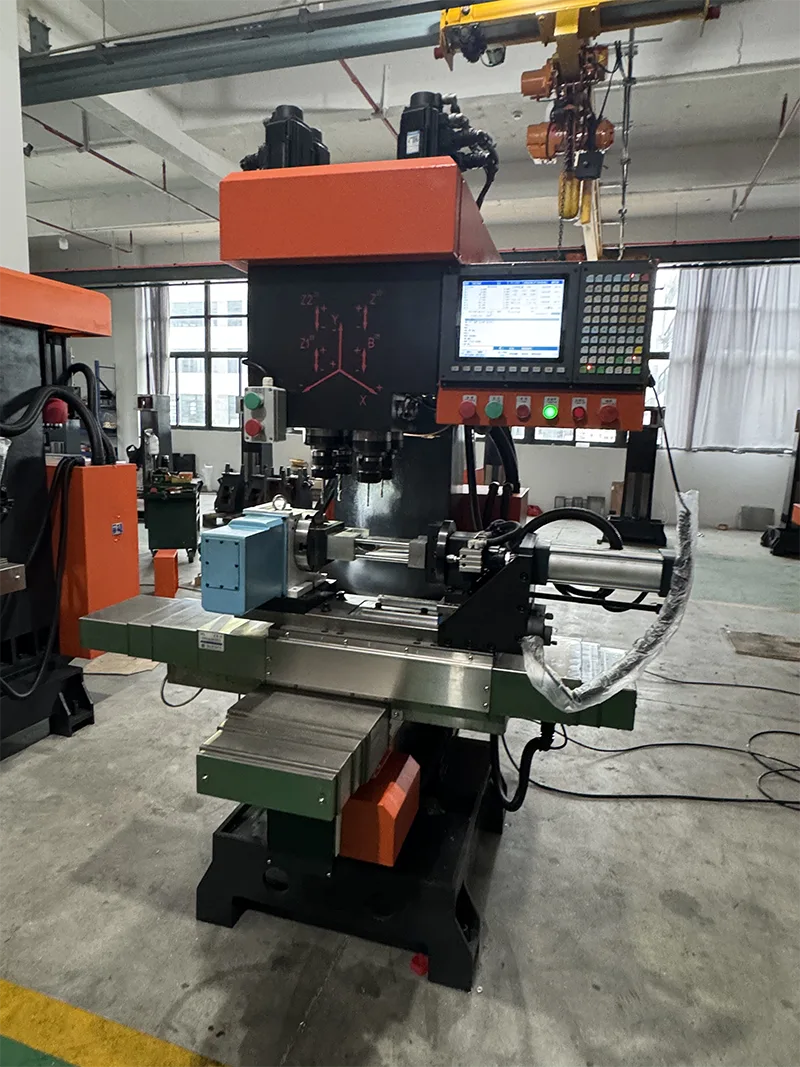

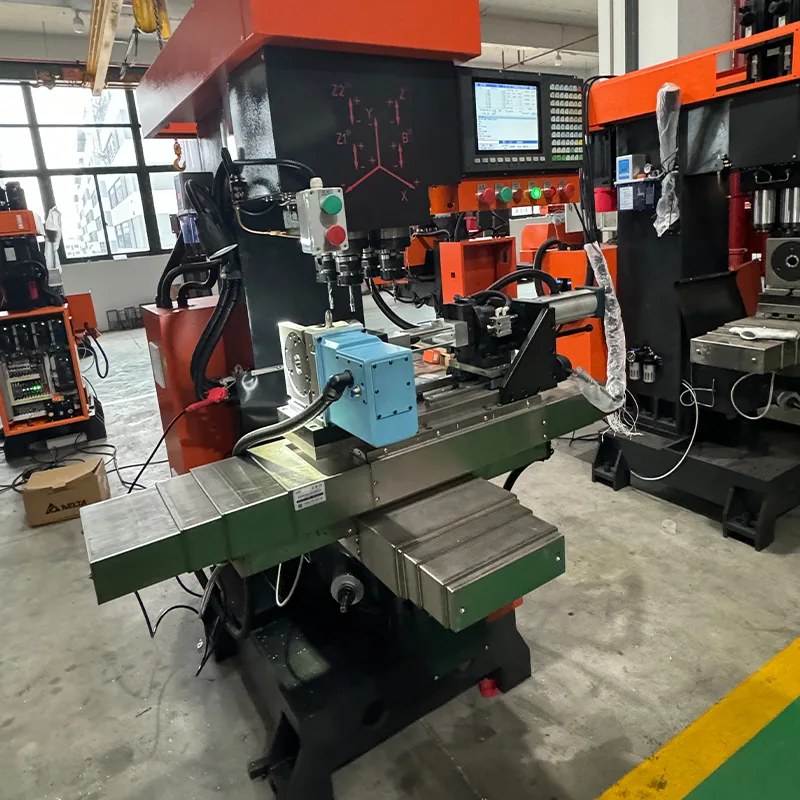

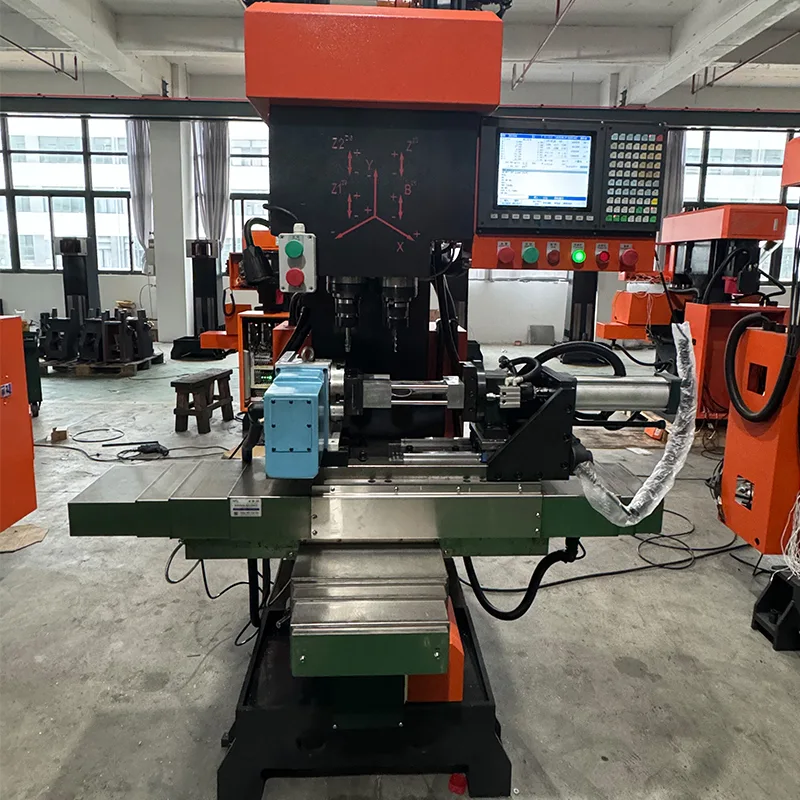

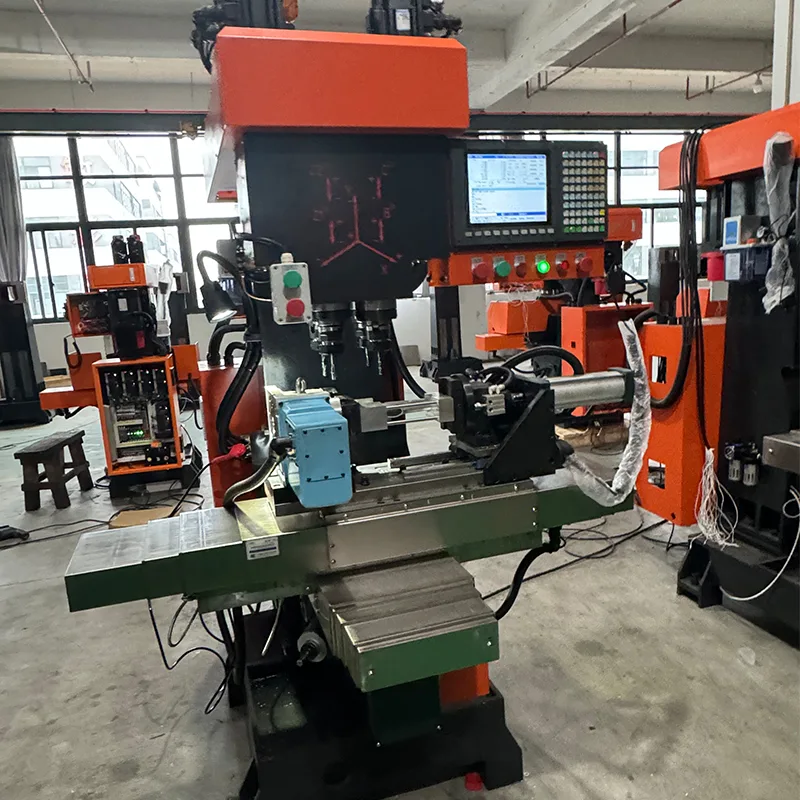

· Ашық типті дизайн: металл қаңылтыр қоршауы жоқ. Оңай қол жеткізу және дайындамаларды жүктеу үшін ашық жақтау құрылымы.

Техникалық сипаттамалар

Келесі техникалық параметрлер ZSK540 сызықты бағыттаушы бұрғылау бұрғылау орталығына ашық түрдегі қолданылады.

Төртінші осьтің техникалық сипаттамалары

ZSK540 сызықты бағыттаушы бұрғылау бұрғылау орталығы ашық түрдегі төртінші ось қондырғысымен жабдықталған. Келесі параметрлер қолданылады.

Өңдеу мүмкіндігі және операциялық артықшылықтары

ZSK540 сызықты бағыттаушы бұрғылау бұрғылау орталығы ашық түрі келесі мүмкіндіктер мен артықшылықтармен тиімді өндіріске арналған.

· Көп осьті өңдеу: 4 осьті CNC функциясы төртінші осьпен әртүрлі жазықтықтарда бұрғылауға, түртуге, фрезерге және ойықтарға мүмкіндік береді.

· Ауыр кесу сыйымдылығы: Hiwin роликті сызықты бағыттағыштары мен роликті шарикті бұрандалары бар жұмыс үстелі мен ортаңғы кронштейн ауыр кесу операцияларын қолдайды.

· Жоғары дәлдік: жоғары қайталанатын позициялау дәлдігімен сандық позициялау. Құралды жылдам орнату жылдамдығы.

· Өнімділік: Ыңғайлы жұмыс бір операторға бірнеше станоктарды басқаруға мүмкіндік береді, еңбек шығындары мен еңбек сыйымдылығын азайтады.

· Ашық типті дизайн: ешбір металл қаңылтыр қоршауы дайындамаларды жүктеу және техникалық қызмет көрсету үшін оңай қол жеткізуді қамтамасыз етеді.

Өндіріс процесі және сапаны қамтамасыз ету

Юэли машинаның сенімділігі мен дәлдігін қамтамасыз ету үшін қатаң өндіріс және сапаны бақылау процестерін бақылайды.

· Материалды өңдеу: 6 ай бойы жоғары температура мен қартаюды өңдеу арқылы өңделген шойын.

· Дәл құрастыру: сызықтық бағыттағыштарды, шарикті бұрандаларды және мойынтіректерді қатаң жинау процесі.

· Кәсіби қырғыш: мотор негізін қырып алу, шпиндель ұшын қыру және бағананы орнату бетін қыру.

· Сапаны тексеру: X және Y бағыттарында бір мезгілде түзулікті өлшеу арқылы қадам қатесін анықтау. Шпиндельдің жұмыс үстеліне тіктігі 0,01 мм шегінде. Z осінің 0,01 мм шегінде кесте перпендикулярлығына бағыттаушы жол. 0,005 мм шегінде X-Y осінің бағыттаушы перпендикулярлығы.

· Бақылану: Сапаны бақылау жүйесі толығымен қадағаланатын ғылыми өндіріс.

Қолданба өрістері

ZSK540 сызықты бағыттаушы бұрғылау бұрғылау орталығы ашық типті Юэли қызмет көрсететін көптеген салаларда металл кесу операциялары үшін жарамды.

· Материалдар: Мыс, алюминий, мырыш қорытпасы, болат.

· Сантехника – сантехникалық бөлшектер мен фитингтер.

· Өртке қарсы клапандар – клапанның корпустары мен құрамдас бөліктері.

· Аппараттық құрал – есікті басқару аппаратурасы, электр жабдықтары.

· Автокөлік бөлшектері – қозғалтқыш компоненттері, мотоцикл керек-жарақтары.

· Аэроғарыштық – дәл құрамдас бөліктер.

· Машина жасау – жалпы машина бөлшектері.

Жиі қойылатын сұрақтар

Бұл модель мен қоса берілген нұсқаның айырмашылығы неде?

Бұл модельде металл қаңылтыр қоршауы жоқ. Бұл ашық типті конфигурация.

Шпиндельдің конусы және максималды бұрғылау қабілеті қандай?

BT40 шпиндель конусы. Бұрғылаудың максималды диаметрі 50 мм. Кесудің максималды диаметрі 50 мм.

X және Y осінің қозғалысы дегеніміз не?

X осінің қозғалысы 400 мм. Y осінің қозғалысы 280 мм.

Сызықтық бағыттағыштар мен шарикті бұрандалар қандай брендке жатады?

Hiwin сызықтық бағыттауыштары мен шарикті бұрандалар. Taiwan Syntec CNC жүйесі. Кореядан әкелінетін пневматикалық компоненттер.

Бұл машина қандай салаларға жарамды?

Санитарлық-техникалық бұйымдар, өртке қарсы клапандар, аппараттық құралдар, электр жабдықтары, аэроғарыштық, машина жасау, автомобиль бөлшектері.
