Тік қос осьті құрама машина

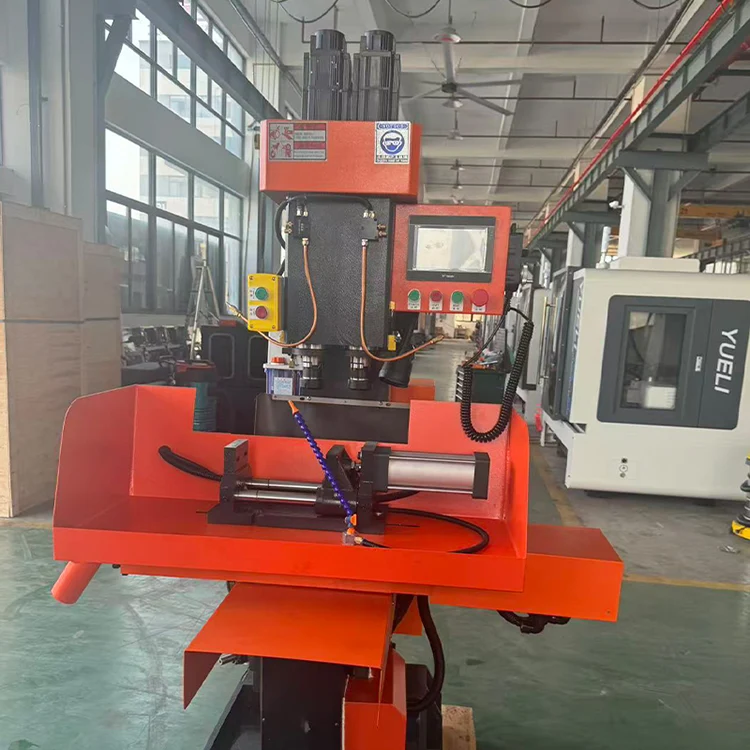

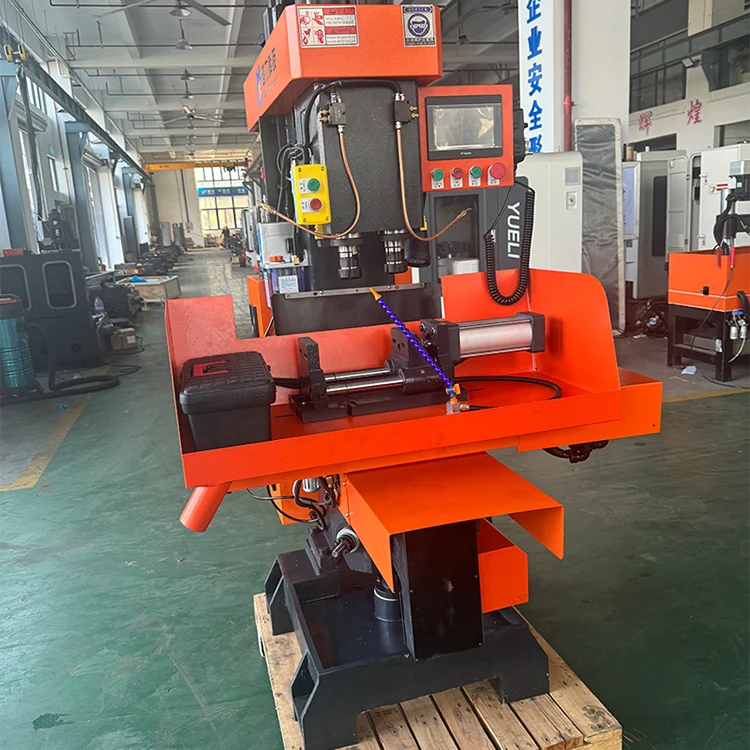

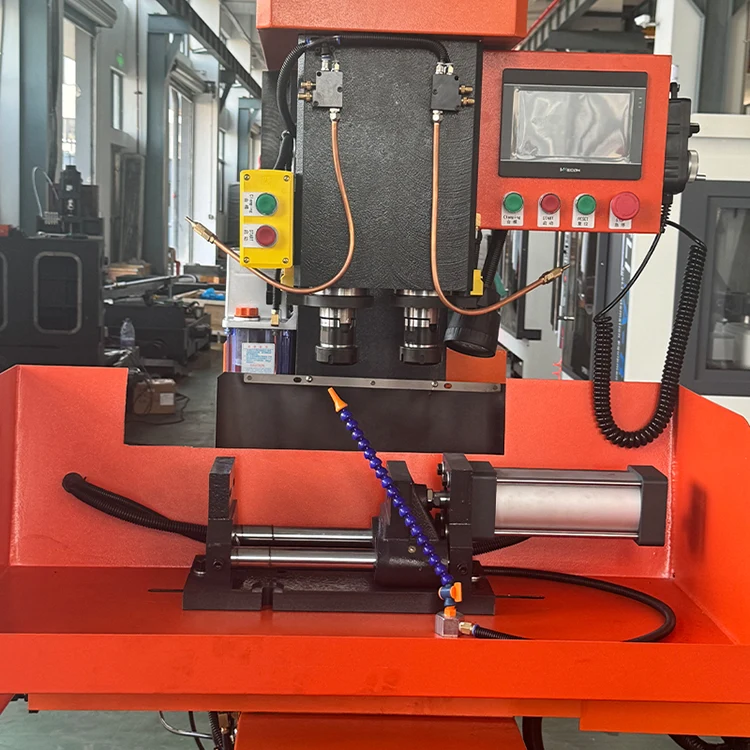

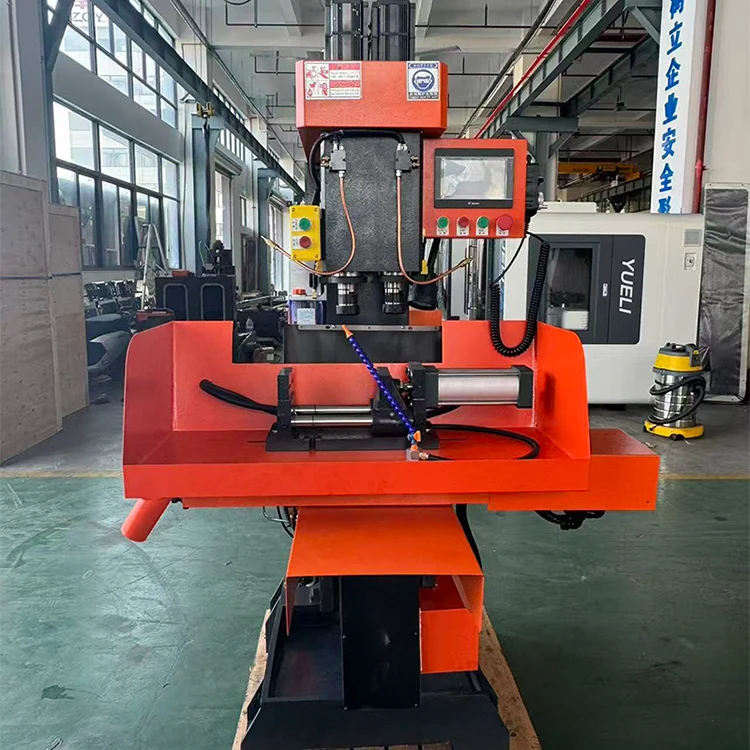

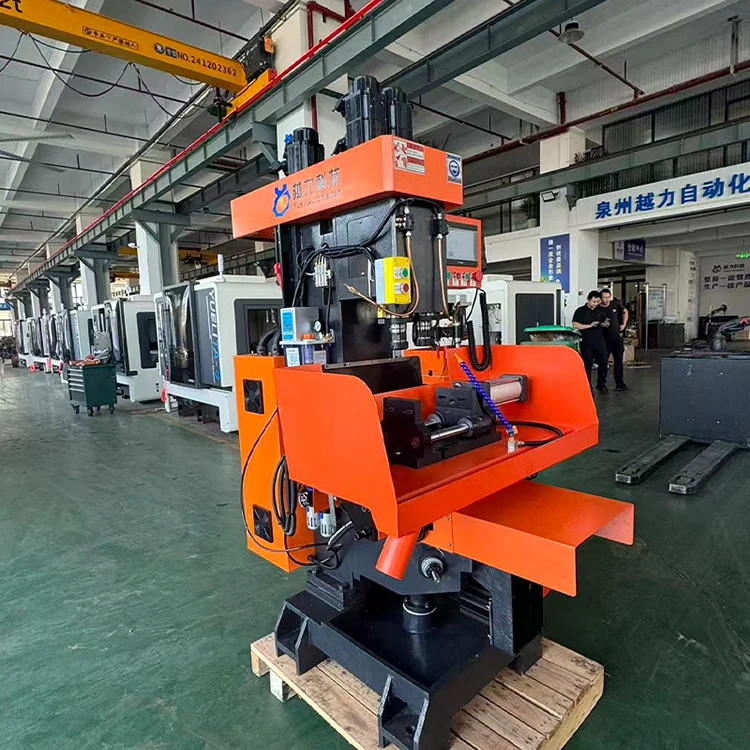

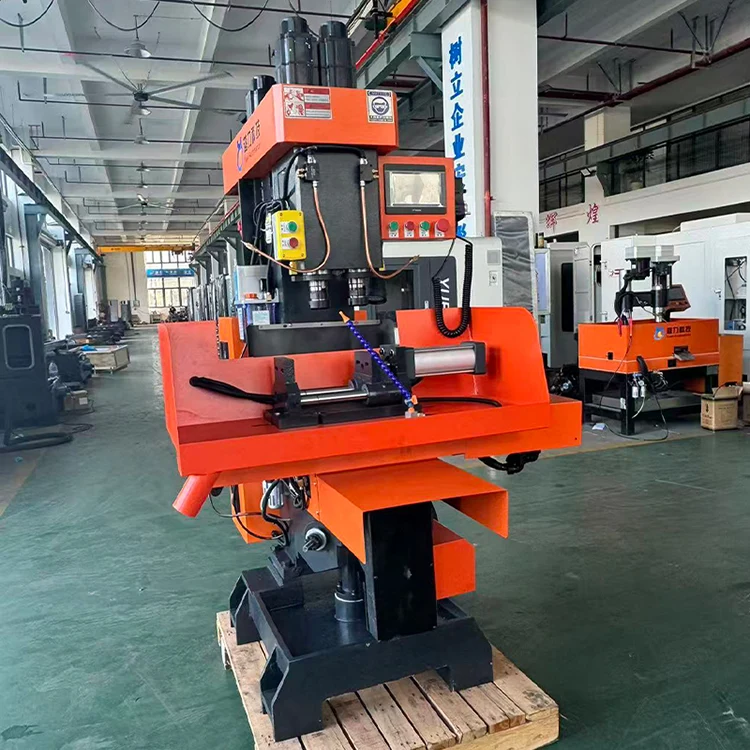

Тік қос осьті құрама машина (ішкі үлгі ZSK4132X2B) Quanzhou Yueli Automation Equipment Co., Ltd компаниясы шығарған. Ол шағын және орта сериялы есіктерді орнату өнімдерін өндіруге және өңдеуге жарамды. Станоктың қарапайым және интуитивті жұмысы және ыңғайлы реттелуі бар тегіс және талғампаз сыртқы түрі бар. PLC басқаруын қолдана отырып, ол жоғары автоматтандыру деңгейіне және операторлардың еңбек сыйымдылығын төмендететін тамаша сенімділікке ие. Ол бір операторға бірнеше машинаны басқаруға мүмкіндік береді және жоғары тиімді және ластануға қарсы тамаша өңдеуші жабдық ретінде қызмет етеді.

Өніммен таныстыру

 Вертикалды қос осьті құрама машина есіктерді орнатуға арналған шағын және орташа сериялы өнімдерді өндіруге және өңдеуге жарамды. Станоктың қарапайым және интуитивті жұмысы және ыңғайлы реттелуі бар тегіс және талғампаз сыртқы түрі бар. PLC басқаруын қолдана отырып, ол жоғары автоматтандыру деңгейіне және операторлардың еңбек сыйымдылығын төмендететін тамаша сенімділікке ие. Ол бір операторға бірнеше машинаны басқаруға мүмкіндік береді және жоғары тиімді және ластануға қарсы тамаша өңдеуші жабдық ретінде қызмет етеді.

· Қарапайым және интуитивті жұмысы бар тегіс және талғампаз көрініс.

· PLC басқаруымен ыңғайлы реттеу және жоғары автоматтандыру деңгейі.

· Төменгі еңбек сыйымдылығымен тамаша сенімділік.

· Бір оператор бірнеше машинаны басқара алады.

Негізгі техникалық параметрлер

Келесі техникалық параметрлер тік қос осьті құрама машинаға қолданылады.

Машинаның құрылымы мен сипаттамалары

 Тік қос осьті құрама машина төмендегі құрылымдық және өнімділік мүмкіндіктеріне ие.

· Бөлшектердің көп санын өңдеу, бұрғылау, оймалау және түртуді бір қозғалыста жоғары тиімділікпен аяқтауға болады.

· Дене құрылымы жинақы және жақсы қаттылыққа ие.

· Негізгі білік жоғары сапалы легирленген болаттан жасалған, шыңдалған және термиялық өңдеуден өткен, дәл ұнтақталған және тозуға төзімділігі жоғары.

· Жылжымалы бет ультрадыбыстық түрде сөндіріледі және сырғанау бетінің қызмет ету мерзімін қамтамасыз ету үшін майлау құрылғысы бар.

· Жұмыс үстелі іске қосу құрылғысы және шағын діріл және жылдам қозғалысы бар буферді орналастыру құрылғысымен солға және оңға жылжиды.

· Тұтқа құлап кету оңай емес және жоғары қауіпсіздікке ие тартқыш таяқша түрін қабылдайды.

Құрылым және өнімділік

Тік қос осьті құрама станоктың дизайны жоғары өңдеу тиімділігі, тұрақты дәлдік және қарапайым жұмыс процедурасының артықшылықтары бар фрезерлік станок пен тірек іске қосу құрылғысының құрылымдық сипаттамаларын қабылдайды.

· Белуді ауыстыру және тарту құрылымы, жылдамдықты өзгерту және белдікті тарту оңай.

· Негізгі білік синхронды белдеу арқылы 4KW/4P қозғалтқышымен қозғалады, беріліс тиімділігі жоғары және шуыл аз.

· Сол және оң шпиндельді автоматты қалпына келтіру механизмі шпиндельді әрқашан өңдеуге дайын күйде ұстап, уақытты үнемдейді және жұмыс тиімділігін арттырады.

· Көтергіш тұтқышты көтеру платформасын көтеру үшін оңай бұруға болады.

· Жұмыс үстелі сенімді орналасу мен тұрақты дәлдікті қамтамасыз ету үшін буферді орналастырумен жабдықталған.

· Ортаңғы арба және көтеру платформасы өңдеу дәлдігін қамтамасыз етуге қолайлы дайындаманың тұрақты орналасуын қамтамасыз ету үшін құлыптау механизмдерімен жасалған.

· Пневматикалық құрылғы автоматты басқаруды, жақсы сенімділікті жүзеге асыру және өңдеудің жоғары тиімділігі мен жоғары дәлдігін қамтамасыз ету үшін қолданылады.

Майлау жүйесі

Тік қос осьті құрама машина оң ығысуы бар автоматты майлау жүйесін пайдаланады. Келесі майлау кестесі қолданылады.

Электр жүйесі

 Тік қос осьті құрама машина  келесі электр жүйесінің конфигурациясын пайдаланады.

· CNC жүйесі: Sunicon.

· Сервомотор: Sunicon.

· Шпиндель сервосы: Zhima Technology.

· Айнымалы ток контакторы: Schneider.

· Эстафета: Omron.

· Пневматикалық ілмек: YUELI.

Қауіпсіздікті қорғау

Тік қос осьті құрама машина металл кесетін станоктарды қауіпсіздікті қорғауға арналған GB 15760-2004 жалпы техникалық талаптарына сәйкес келеді және қажетті қауіпсіздік құрылғыларымен және ескерту белгілерімен жабдықталған.

· X осі кескіш сұйықтықтар мен жоңқаларды тиімді блоктау үшін толығымен жабық тот баспайтын болаттан жасалған металдан жасалған қалқанды пайдаланады.

· Z-осі қызмет мерзімін тиімді ұзарту үшін қаңылтыр металдан қорғауды және телескопиялық қақпақты пайдаланады.

· X және Z осьтері операциялық қателер, бағдарламалау қателері, диск ақаулары және т.б. туындаған ақауларды болдырмау үшін қатты және жұмсақ шектеулермен жабдықталған.

· Электр дизайны шамадан тыс ток пен қысқа тұйықталудан қорғайтын GB5226.1 электр стандартына сәйкес келеді.

· Электр шкафы жылуды таратуға арналған осьтік ағынды желдеткіштері бар толығымен жабық дизайнды қабылдайды.

· NC жүйесінде кірістірілген батарея бар; жүйе қуатын жоғалтса, сақталған өңдеу бағдарламалары жоғалмайды.

· Түрлі кенет ақаулардан болатын зақымның алдын алу үшін дабыл функциясы және төтенше тоқтату түймесі.

Стандартты керек-жарақтар мен құжаттар

 Тік қос осьті құрама машина келесі керек-жарақтармен және құжаттармен бірге келеді.

Құралдар кіреді:

· Қос ұшты кілт 17-19, 12-14, 8-10, 22-24 (әрқайсысы 1 дана)

· Жақындық қосқышы (2 дана)

· Қоллет Φ20 (2 дана)

· Алтыбұрышты кілт 1,5-10 (1 жинақ)

Жиі қойылатын сұрақтар

Осы тік қос осьті құрама машинада CNC жүйесі қандай?

Құрылғы Sunicon CNC жүйесін пайдаланады.

Шпиндельдің конусы және максималды бұрғылау қабілеті қандай?

Шпиндельдің конусы NT30. Бұрғылаудың максималды диаметрі мыс бөлшектер үшін 32 мм, ал максималды бұру диаметрі M32.

X, Y және Z1/Z2 осінің қозғалыстары қандай?

X осінің қозғалысы 320 мм, Y осінің қозғалысы 120 мм, Z1/Z2 осінің қозғалысы 110 мм.

Шпиндельдің айналу жылдамдығы мен машинаның салмағы қандай?

Шпиндельдің жылдамдығы реттелетін жылдамдықпен 10-нан 3000 айн/мин аралығында. Машинаның салмағы 900 кг.

Жалпы қуат қажеттілігі қандай?

Электрмен жабдықтаудың жалпы қуаты 7 кВт.

Quanzhou Yueli Automation Equipment Co., Ltd. – Наньань, Фуцзянь, Қытай – негізі 2013 ж.
