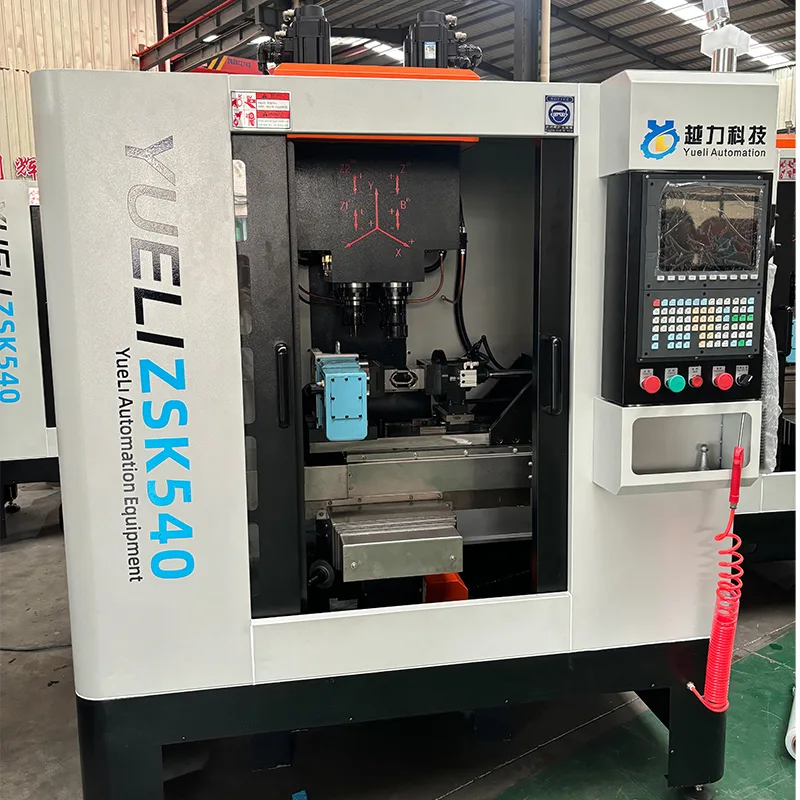

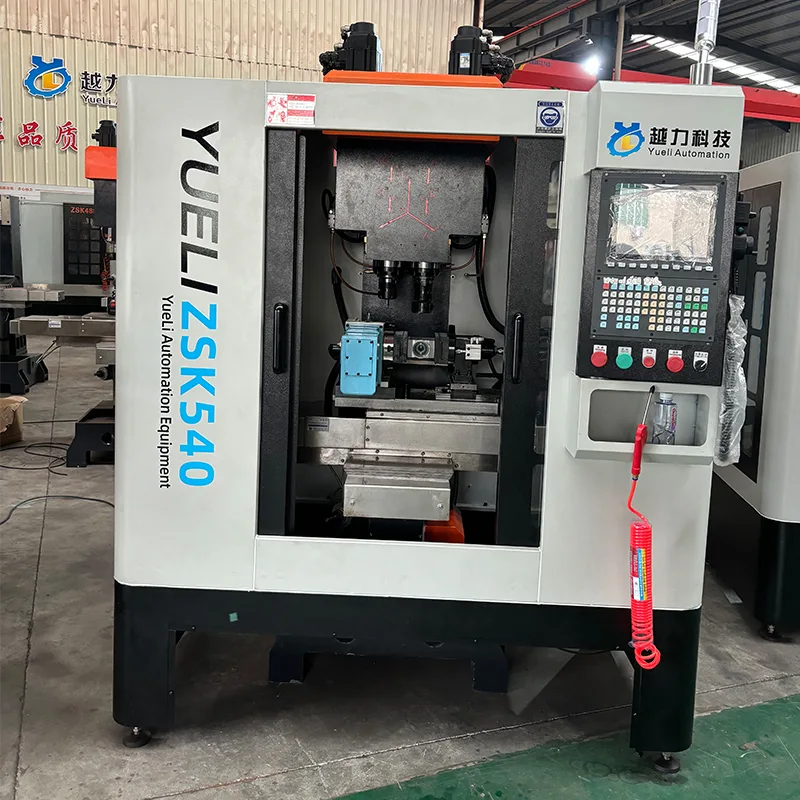

Тік 4 осьті бұрғылау бұрғылау орталығы

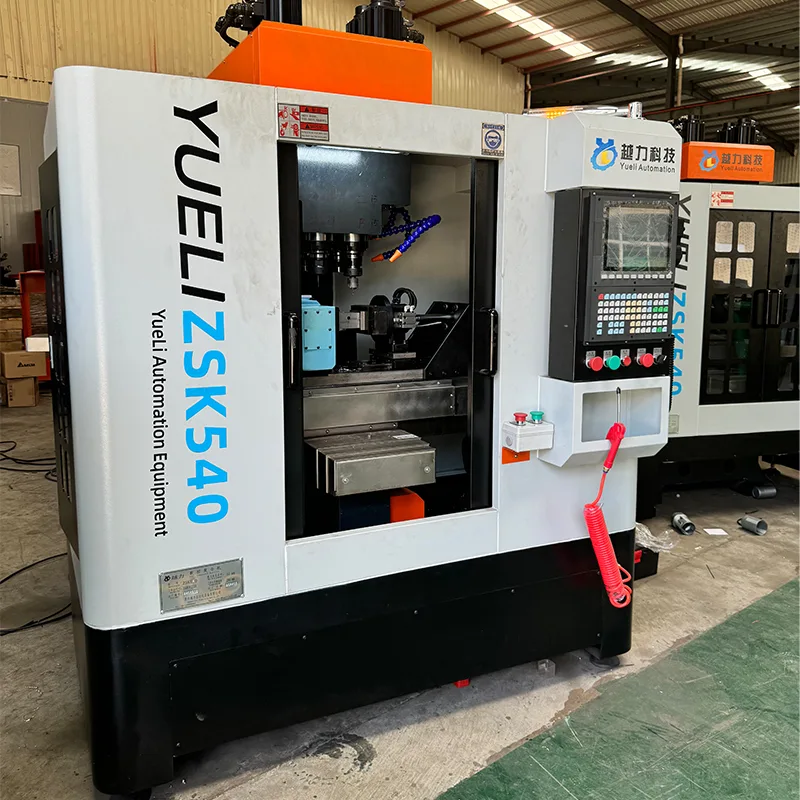

Yueli ZSK540-A тік 4 осьті бұрғылау бұрғылау орталығы. Taiwan Syntec автобусының сенсорлық экраны бар CNC жүйесі. Адам мен машина интерфейсі. Пайдаланушыға ыңғайлы диалог. Интуитивті бағдарламалау. Қарапайым операция. Жылдам үйрену. 4 осьті CNC функциясы: барлық төрт ось бұрғылауға, түртуге және жонуға болады. Hiwin шарикті бұрандалы беру. 5,5 кВт сервошпиндельді қозғалтқыш. Қатты түрту. Кірістірілген жиілік түрлендіргіші. Жылдамдықты қадамсыз реттеу. Өңдеу дәлдігіне кепілдік береді. Төртінші осьпен жабдықталған. Әр түрлі жазықтықта бұрғылауды, бұрғылауды, фрезерлеуді және ойықтарды аяқтайды. Кореядан әкелінетін пневматикалық компоненттер. Hiwin роликті сызықты бағыттауыштары мен роликті шарикті бұрандалары бар жұмыс үстелі және ортаңғы кронштейн. Ауыр кесуді қолдайды. Сандық позициялау. Қайталаудың жоғары орналасуының дәлдігі. Құралды жылдам орнату. Ыңғайлы операция. Бір оператор бірнеше машинаны басқара алады. Еңбек шығындарын төмендетеді және еңбек сыйымдылығын төмендетеді. Толық қоршау. Шеберхананы таза ұстайды.

Негізгі артықшылықтар

ZSK540-A тік 4 осьті бұрғылау бұрғылау орталығы тұрақты өнімділік пен тиімді жұмысты қамтамасыз ету үшін келесі негізгі мүмкіндіктерді қамтиды.

· Taiwan Syntec автобусының сенсорлық экраны бар CNC жүйесі. Пайдаланушыға ыңғайлы адам мен машина интерфейсі. Интуитивті бағдарламалау. Қарапайым операция. Жылдам үйрену.

· 4 осьті CNC функциясы: барлық төрт ось бұрғылауға, түртуге және жонуға болады. Hiwin шарикті бұрандалы беру. 5,5 кВт сервошпиндельді қозғалтқыш. Қатты түрту. Кірістірілген жиілік түрлендіргіші. Жылдамдықты қадамсыз реттеу. Өңдеу дәлдігіне кепілдік береді.

· Төртінші осьпен жабдықталған. Әр түрлі жазықтықта бұрғылауды, бұрғылауды, фрезерлеуді және ойықтарды аяқтайды.

· Кореядан әкелінетін пневматикалық компоненттер.

· Жұмыс үстелі мен ортаңғы кронштейн Hiwin роликті сызықты бағыттауыштары мен роликті шарикті бұрандалары бар. Ауыр кесуді қолдайды.

· Сандық позициялау. Қайталаудың жоғары орналасуының дәлдігі. Құралды жылдам орнату.

· Ыңғайлы жұмыс. Бір оператор бірнеше машинаны басқара алады. Еңбек шығындарын және еңбек сыйымдылығын төмендетеді.

· Толық қоршау. Шеберхананы таза ұстайды.

Техникалық сипаттамалар

Келесі техникалық параметрлер ZSK540-A тік 4 осьті бұрғылау бұрғылау орталығына қолданылады.

Негізгі конфигурациялар тізімі

Келесі компоненттер ZSK540-A тік 4 осьті бұрғылау бұрғылау орталығында стандартты болып табылады.

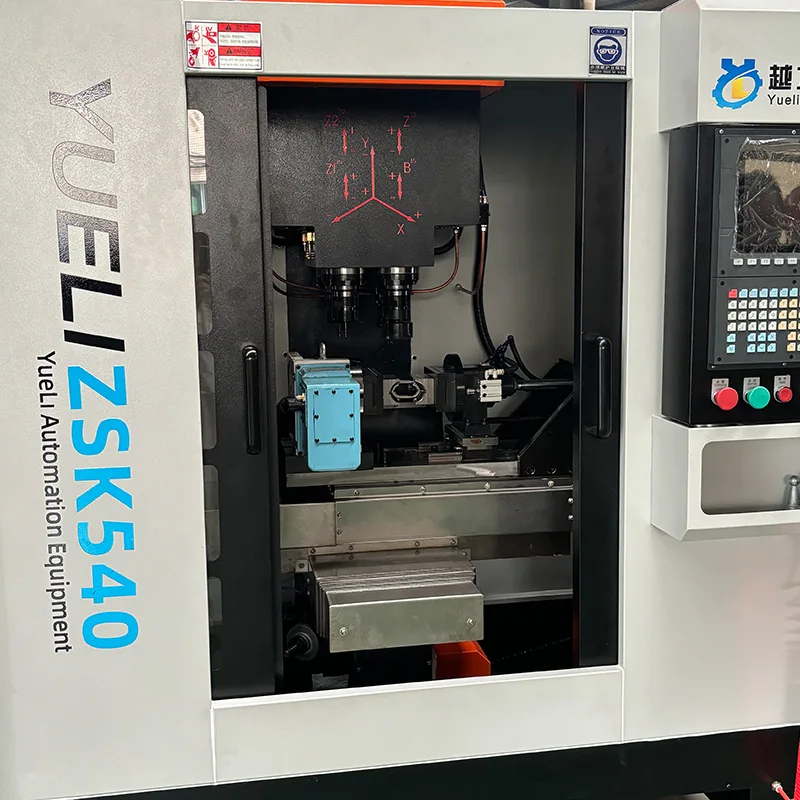

Төртінші осьтің техникалық сипаттамалары

Машина төртінші осьпен жабдықталған. Төртінші ось бірлігіне келесі параметрлер қолданылады.

Өндіріс және сапаны бақылау процесі

Yueli машина сапасын қамтамасыз ету үшін құрылымдық өндіріс процесін бақылайды.

· 6 айдан астам жоғары температура мен қартаюды өңдеу арқылы өңделген шойын.

· Дәл құрастыру процесі: сызықты бағыттаушы құрастыру, шарикті бұрандалы құрастыру, мойынтіректерді құрастыру.

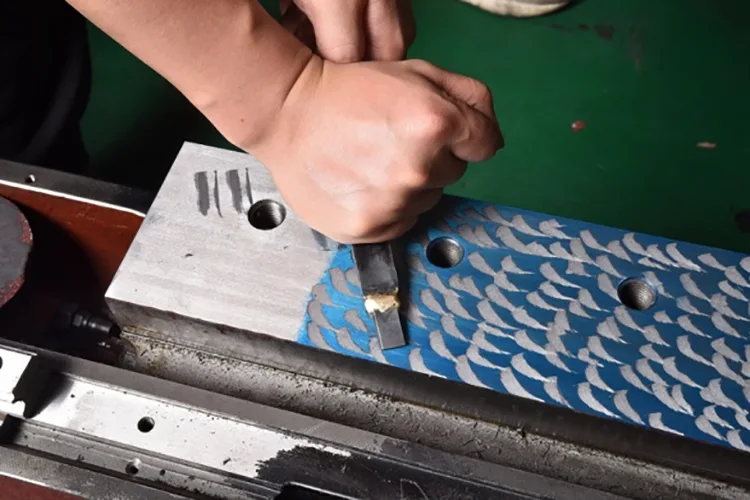

· Кәсіби қырып алу процесі: мотор негізін тырнау, шпиндель ұшын қыру, бағананы орнату бетін қыру.

· Сапаны бақылау жүйесі толығымен қадағаланатын ғылыми өндіріс.

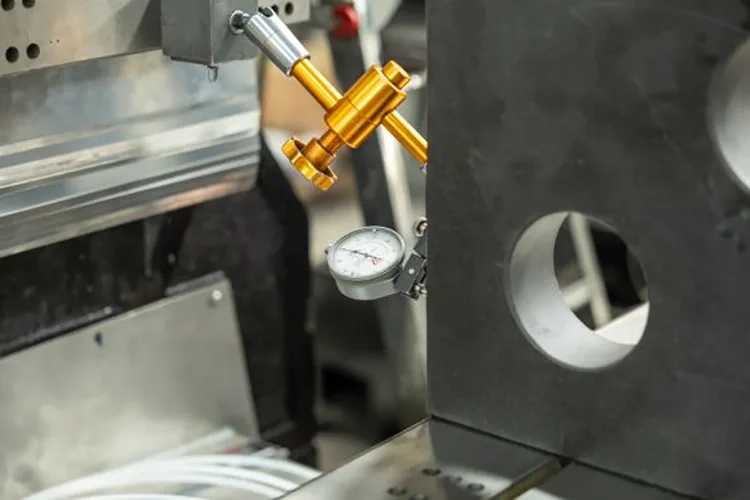

Сапаны тексеру стандарттары

Yueli әрбір машинада жан-жақты сапаны тексереді.

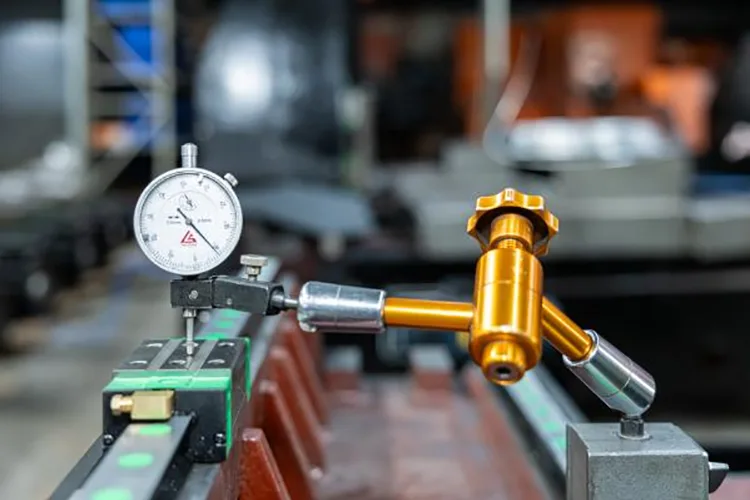

· Қадам қатесін анықтау: X және Y бағыттарындағы түзуді бір уақытта анықтайды.

· Барлық компоненттерді өңдеу және құрастыру дәлдігін растайды.

· Нақты позициялау дәлдігін және қайталанатын позициялау дәлдігін өлшейді.

· Шпиндельдің жұмыс үстеліне тіктігі: 0,01 мм шегінде.

· Z осінің үстелге перпендикулярлық бағыты: 0,01 мм шегінде.

· X-Y осінің бағыттаушы перпендикулярлығы: 0,005 мм шегінде.

Қолданба өрістері

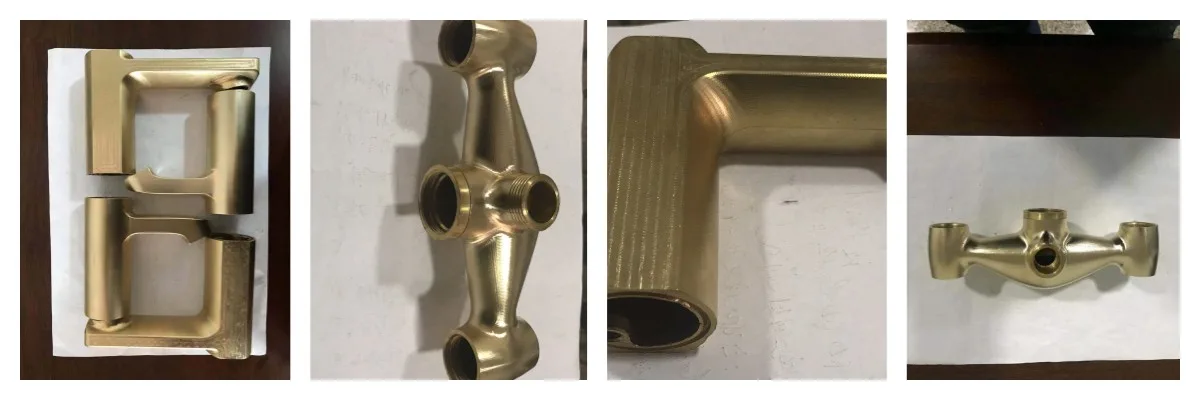

ZSK540-A тік 4 осьті бұрғылау бұрғылау орталығы әртүрлі металды кесу операцияларына жарамды.

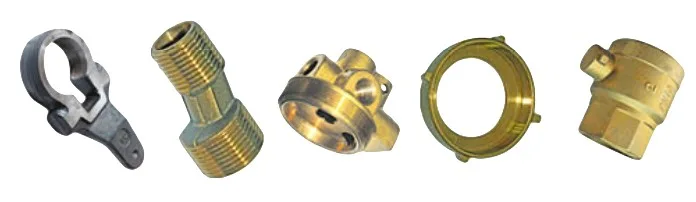

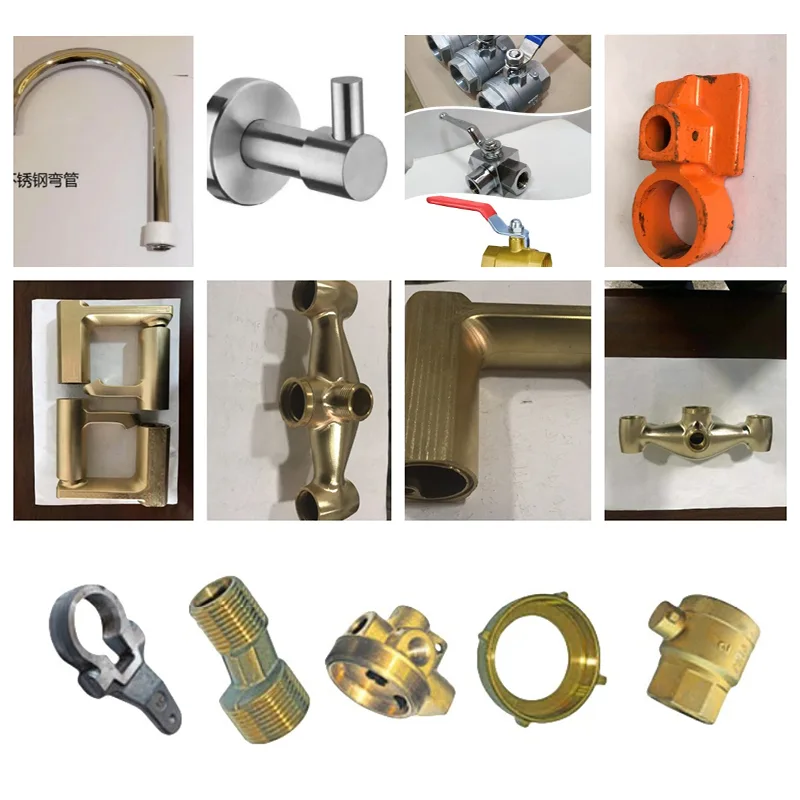

· Материалдар: мыс, алюминий, мырыш қорытпасы, болат.

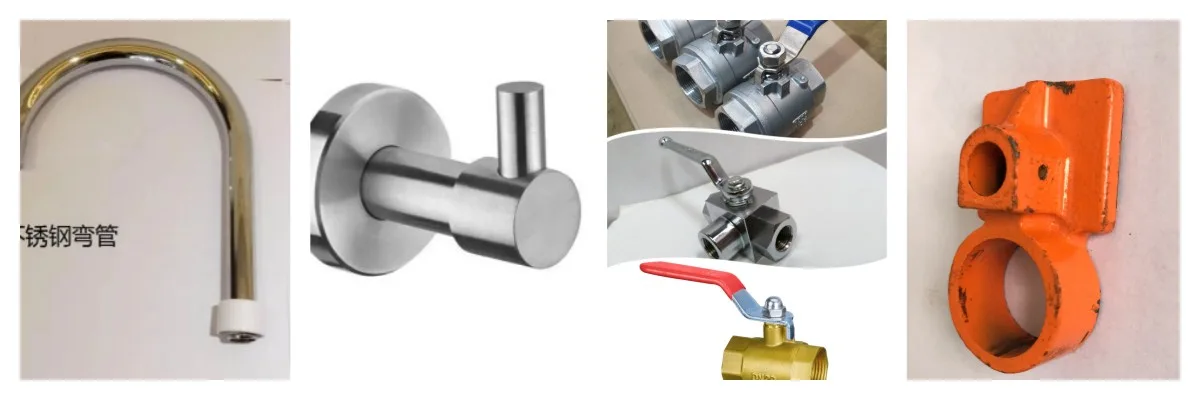

· Сантехника, өртке қарсы клапандар, есікті басқару аппаратурасы.

· Тұрмыстық техниканың жабдықтары, су есептегіштері, автомобиль бөлшектері.

· Аэроғарыштық компоненттер.

Quanzhou Yueli Automation Equipment Co., Ltd. туралы.

Quanzhou Yueli Automation Equipment Co., Ltd. 2013 жылы құрылған. Компания Наньань, Фуцзянь, Қытайда орналасқан. Бұл бұрғылау бұрғылау құрама станоктары, бұрғылау бұрғылау орталықтары және бұрғылау бұрғылау фрезерлік технологиялық орталықтары басқаратын жеке өндірістік кәсіпорын.

· 2013 жылы негізі қаланған, Фуцзянь, Наньань қаласында орналасқан.

· Негізгі өнімдер: бұрғылау бұрғылау құрама станоктары, бұрғылау бұрғылау орталықтары, бұрғылау бұрғылау фрезерлік технологиялық орталықтары.

· Қызмет көрсетеді: санитарлық-техникалық бұйымдар, өртке қарсы клапандар, есікті басқару аппаратурасы, автомобиль бөлшектері, аэроғарыш, машина жасау.

· Құрастыру өндірісінен ҒЗТКЖ, өндіріс, сату және қызмет көрсету интеграциясына дейін әзірленген.

· CNC порталдық рельсті тегістеу машиналары, бұрғылау диірмендері, фрезерлік, қазу, жылтырату құрамдас машиналары және басқа сынақ жабдықтары бар.

· Сату желісі Қытайдың 20+ провинциясын қамтиды және 30+ елге экспорттайды.

Жиі қойылатын сұрақтар

Шпиндельдің конусы және максималды бұрғылау диаметрі қандай?

BT40 шпиндель конусы. Бұрғылаудың максималды диаметрі 50 мм. Кесудің максималды диаметрі 50 мм.

Шпиндельдің айналу жиілігі мен қозғалтқыш қуаты қандай?

Шпиндельдің айналу жиілігі диапазоны 0-3000 р/мин. Шпиндельді қозғалтқыштың қуаты 5,5 кВт.

Төртінші осьті индекстеу және қайталау дәлдігі қандай?

Индекстеу дәлдігі 20 секунд. Қайталау дәлдігі 4 секунд.

CNC жүйесінің, бағыттағыштардың және шарикті бұрандалардың бренді қандай?

Taiwan Syntec CNC жүйесі. Hiwin сызықтық бағыттауыштары мен шарикті бұрандалар. Кореядан әкелінетін пневматикалық компоненттер.

Бұл машина қандай материалдар мен салаларға жарамды?

Мыс, алюминий, мырыш қорытпасы, болат. Санитарлық-техникалық бұйымдар, өртке қарсы клапандар, есікті басқару құралдары, тұрмыстық техника, су есептегіштері, автомобиль бөлшектері, аэроғарыш.

Quanzhou Yueli Automation Equipment Co., Ltd. – Наньань, Фуцзянь, Қытай – негізі 2013 ж.
