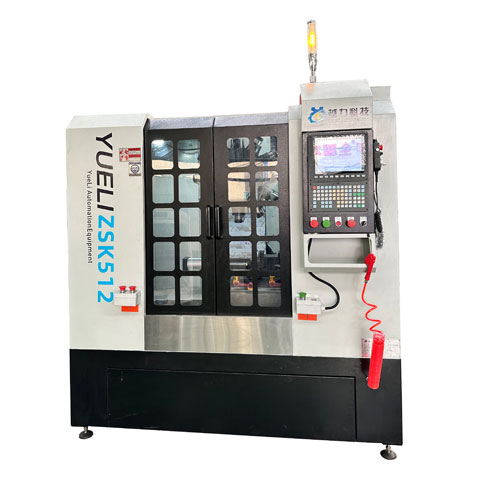

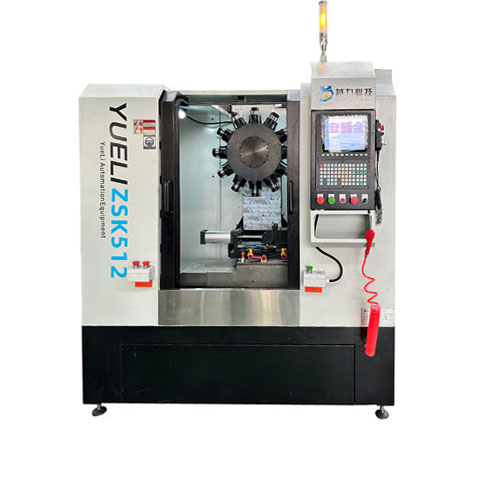

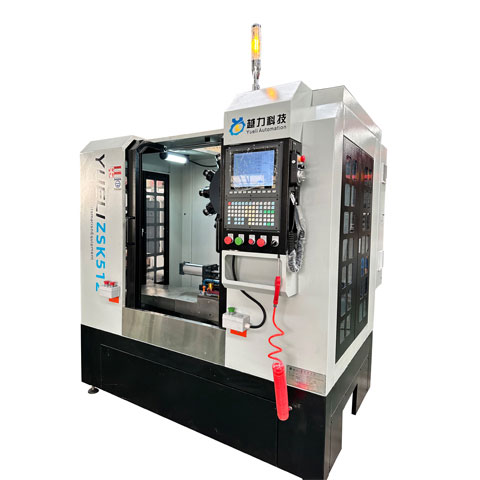

Yueli 12 осьтік тірек бұрғылау орталығы ZSK580 жоғары жылдамдықты қатты бұрғылау, жоғары дәлдік және жоғары тиімділік бар мұнара бұрғылау және бұрғылау орталығы.
1.Шпиндель қозғалтқышы мен шпиндель жоғары жылдамдықты түрту қателігін азайту үшін тікелей басқарылады және жоғары шығыс күшінің сипаттамалары өңдеуде және ауыр кесуде кеңінен қолданылуы мүмкін.
2. Механикалық құралды өзгерту құралды өзгерту жылдамдығын айтарлықтай арттырады. Taiwan Hust CNC жүйесі бір уақытта құралды өзгертуді және дайындаманы орналастыруды жүзеге асырады.
3. Станоктың үлкен көлбеу жоңқа алу бұрышы бар, ал автоматты чиптің көлемі чипті жою әсерін тиімді түрде жақсартады. Бұл ретте станок жоңқаларды тез шайып, кесу сұйықтығының қайтару жылдамдығын жылдамдатады.
4.Жоғары жылдамдықты PLC қозғалтқышын жүктеу арқылы жауап беру жылдамдығы жақсарады, цикл қысқарады, өңдеу бөлшектерінің параметрлері оңтайландырылады және берудің тегістігі жақсарады. Жақсартылған жиек/беттік әсерді кейінгі өңдеу үшін реттеу қажет емес.
Жоқ. |
Аты |
Техникалық сипаттама (мм) |
Ескерту |
1 |
X осінің максималды жүрісі (бұранда) мм |
700 |
|
2 |
Y осінің максималды жүрісі (бұранда) мм |
500 |
|
3 |
Z осінің максималды жүрісі мм |
340 |
|
4 |
X/Y/Z осінің жылдам қозғалу жылдамдығы м/мин |
30 |
|
5 |
X/Y/Z осінің қайталанатын орналасу дәлдігі |
0,008 мм |
|
6 |

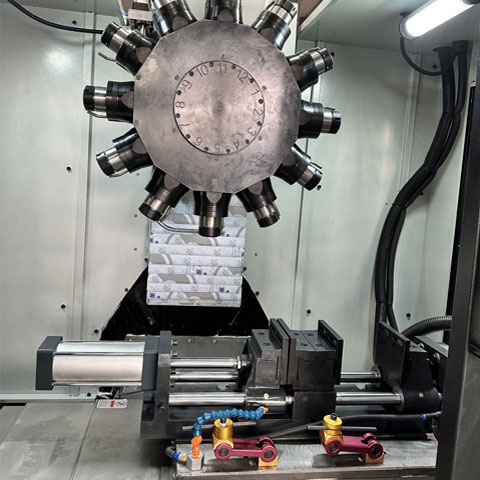

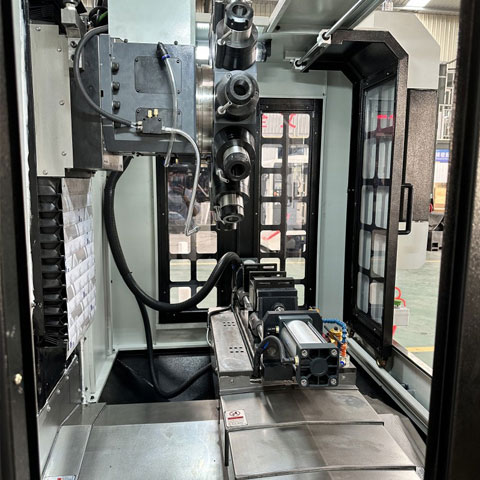

Айналмалы мұнара |
12 шпиндель |
|
7 |
Сервошпиндель қозғалтқышының қуаты |
5,5 кВт |
|
8 |
Шпиндельдік революциялар |
0-6000айн/мин 0-6000айн/мин |
|
9 |
Шпиндель интерфейсі |
ER40 ER40 |
|
10 |
Тесік арқылы бұрғылау сыйымдылығы (мыс). |
Ф60мм |
|
11 |
Maxtapping (мыс бөлшектер) |
50X3 мм |
|
12 |
Шпиндель мұнарасының құралын өзгерту уақыты |
0,8 с/180° |
|
13 |
Құралды ауыстыру қозғалтқышы |
750 Вт |
|
15 |
Мұнараның максималды диаметрі құралы |
120мм |
|
16 |
Жұмыс үстелінің өлшемі мм |
600×420 |
|
17 |
T-слотының өлшемі (саны - ұяшық ені × аралық) |
3-18×100 |
|
18 |
Өлшемдері: L × W × H |
2100×2100X1900 |
|
19 |
Таза салмақ KG |
3500 кг |
|
