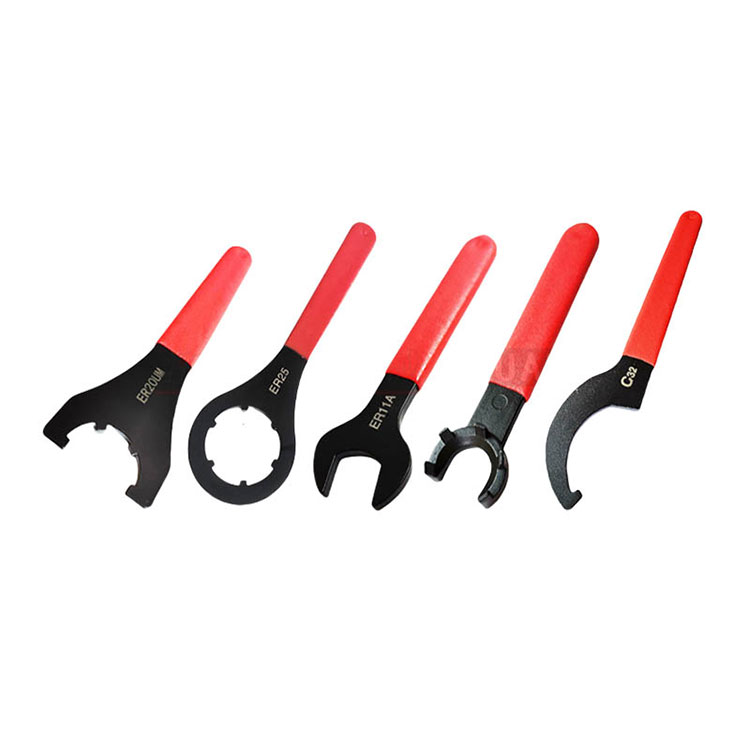

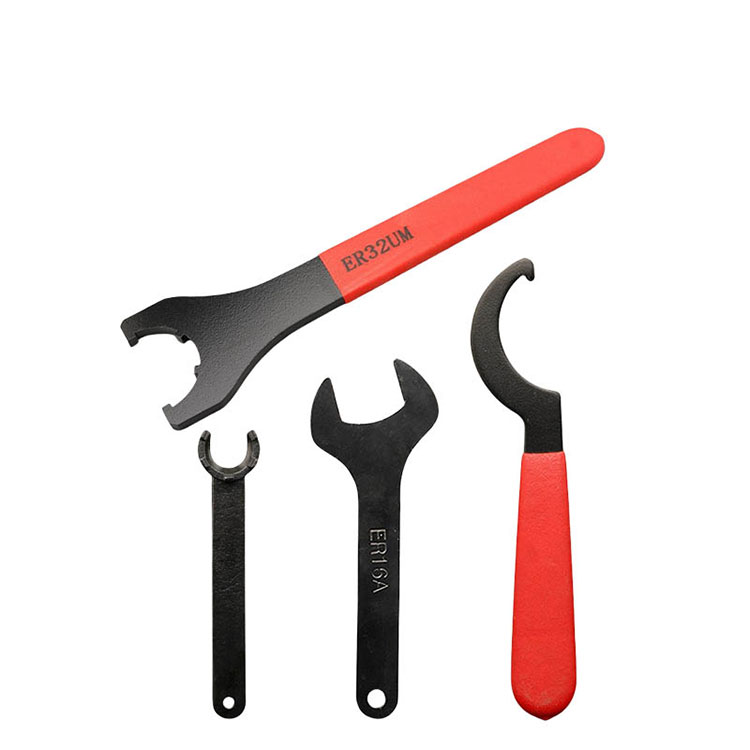

Өнім Сипаттамасы

CNC күшті ER кілті

Тістің дәл сипаттамалары сырғанамайтын дизайнды аяқтайды

ER сандық басқару кілті

Бренд	Юэ Ли технологиясы	шыққан жері	Қытай
Бренд атауы	ER кілті	түрлері	М түрі, UM түрі, жарты ай түрі, А түрі, 0 түрі
Материал	Жоғары сапалы болат 20CRMOTI	спецификация	әртүрлілік

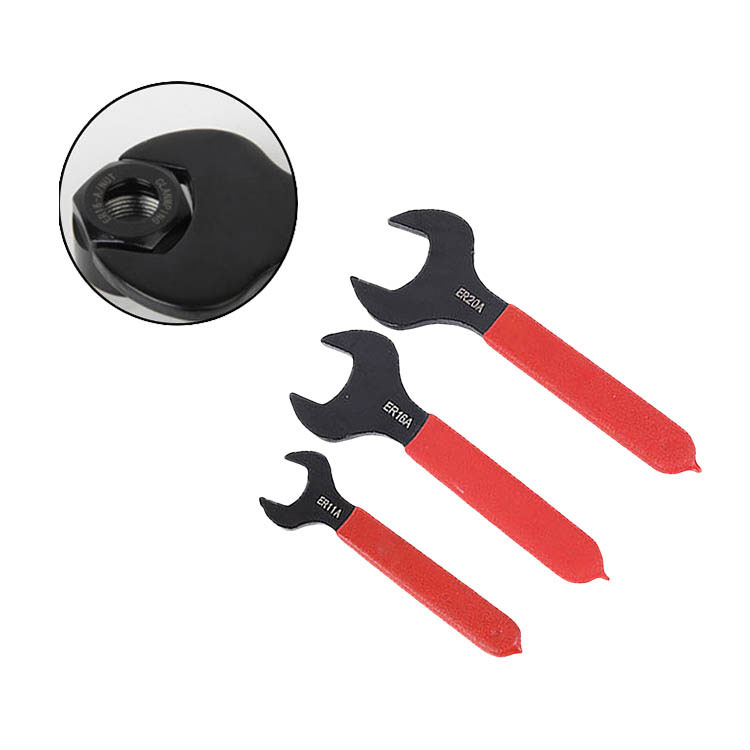

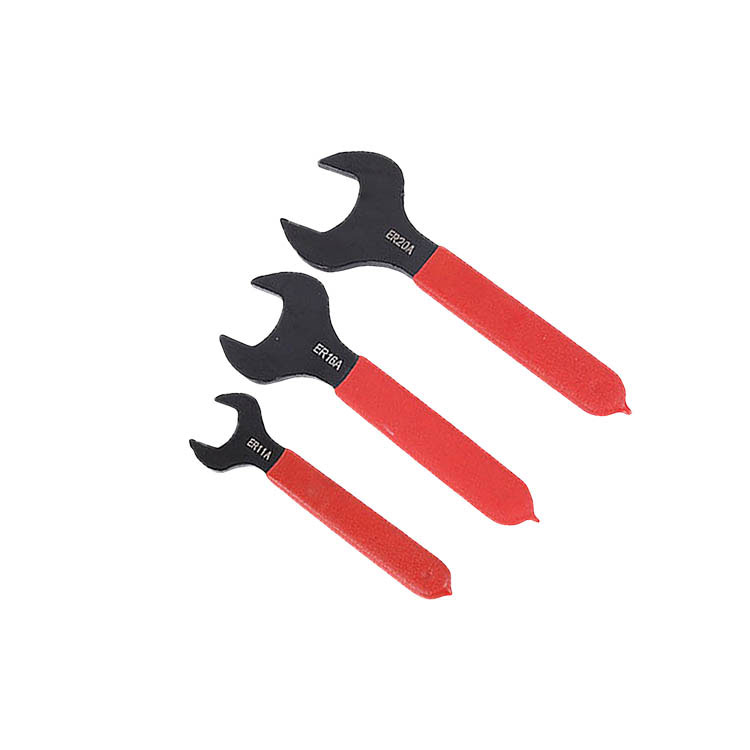

ER гравюралық машинаның А кілті

Аты түрі ER-A кілті

Құйма болаттан жасалған материал

ER11/ER16/ER20 үлгісі

Негізгі мүмкіндіктер: ER кілті; Термиялық өңдеудің қаттылығы: 45-48HRC қысқыш гайканы тікелей тартыңыз, жоғары болат. Гравюралық машинаға, компьютерлік гонгқа, шпиндельді машинаға, ұзартқыш штанганың қысқыш гайкаларын айналдыруға ыңғайлы M түрінің айырмашылығы

Ол құрал тұтқасын, құралдар тақтасын және ER түріндегі ұзарту жолағын (MM бірлігі) гайкаларды алу үшін жарамды.

А кілті	A	B	C	L	Қолданылатын гайка
ER11A	17.3	35.7	11.7	116	ER11-A
ER16A	25.3	53.3	17.3	145.5	ER16-A
ER20A	30.3	61.3	18	165	ER20-A

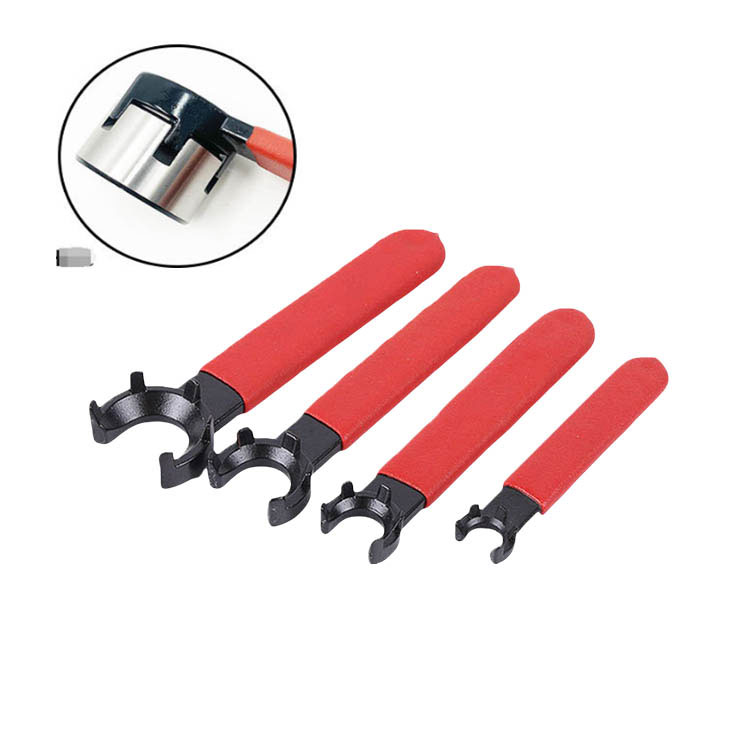

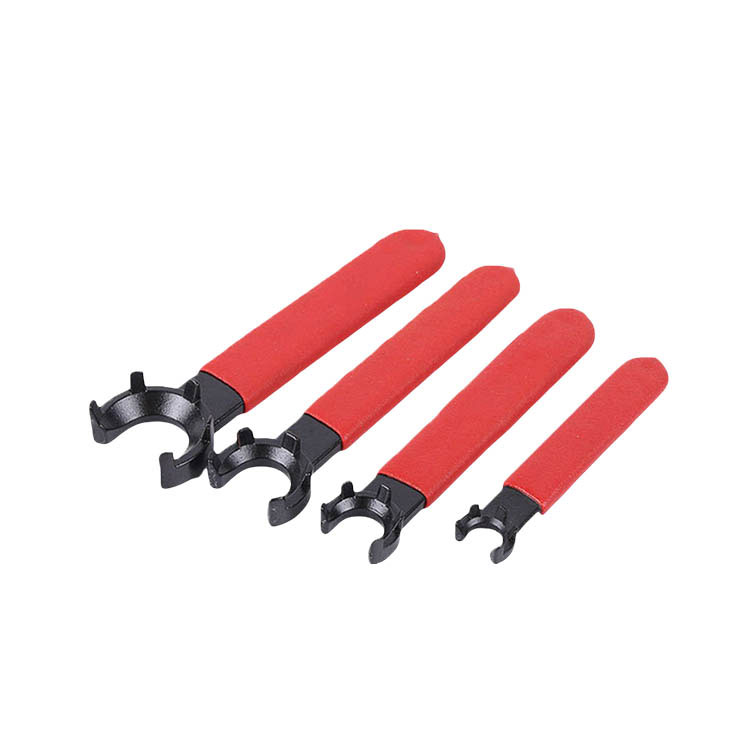

ER гравюралық машина M кілті

Негізгі мүмкіндіктер: ER кілті; Термиялық өңдеудің қаттылығы: 45-48HRC қысқыш гайканы тікелей тартыңыз, жоғары болат. Гравюралық машинаға, компьютерлік гонгқа, шпиндельді машинаға, ұзартқыш штанганың қысқыш гайкаларын айналдыруға ыңғайлы M түрінің айырмашылығы

Атауы: ER-M типті кілт

Материал: құйма болат

Үлгі: ER8/ER11/ER16/ER20

Ол құрал тұтқасын, құралдар тақтасын және ER түріндегі ұзарту жолағын (MM бірлігі) гайкаларды алу үшін жарамды.

M кілті	A	B	L	Қолданылатын гайка
ER8	13	9.4	77.5	ER8-M
ER11	17	12	96.5	ER11-M
ER16	24	12	119	ER16-M
ER20	29	12	132	ER20-M

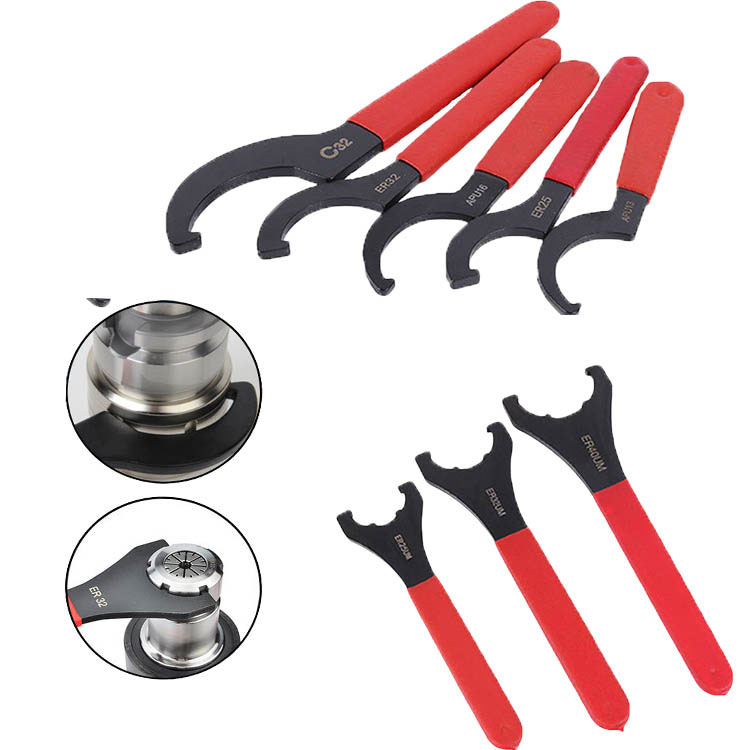

ER гравюралық машинасы UM, C типті кілт

Негізгі мүмкіндіктер: ER кілті; Термиялық өңдеудің қаттылығы: 45-48HRC қысқыш гайканы тікелей тартыңыз, жоғары болат. UM типті C түрінің айырмашылығы, гравировка машинасына, компьютерлік гонгқа, шпиндельді машинаға, ұзартқыш штанганың қысқыш гайкасының айналуына ыңғайлы

Атауы: ER-UM, C типті кілт

Материал: құйма болат

Үлгі: ER25/ER32/ER40

Ол құрал тұтқасын, құралдар тақтасын және ER түріндегі ұзарту жолағын (MM бірлігі) гайкаларды алу үшін жарамды.

UM кілті	A	B	C	L	Қолданылатын гайка
ER25	37.4	64.6	29.6
ER32	45.4	73	31
ER40	57.3	86.8	35

Ол құрал тұтқасын, құралдар тақтасын және ER түріндегі ұзарту жолағын (MM бірлігі) гайкаларды алу үшін жарамды.

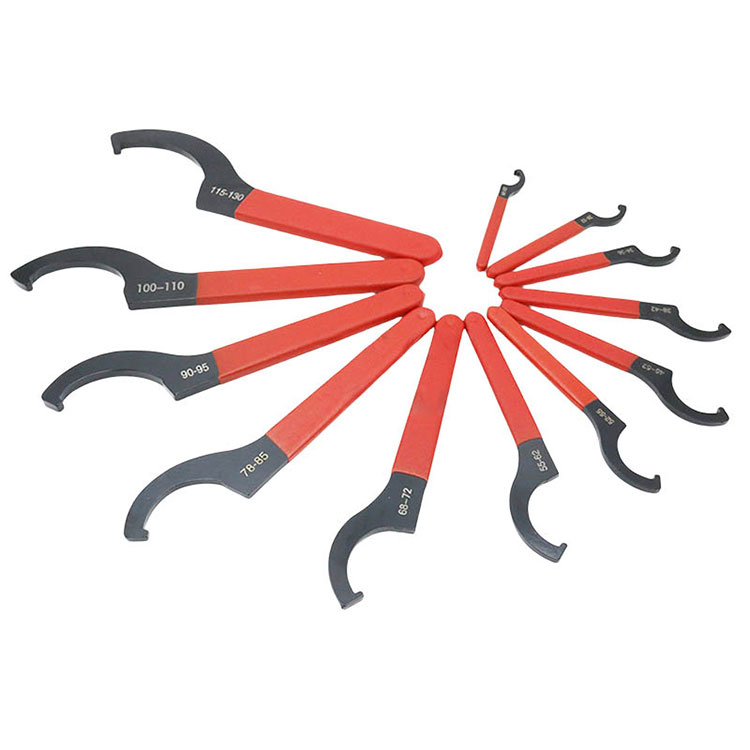

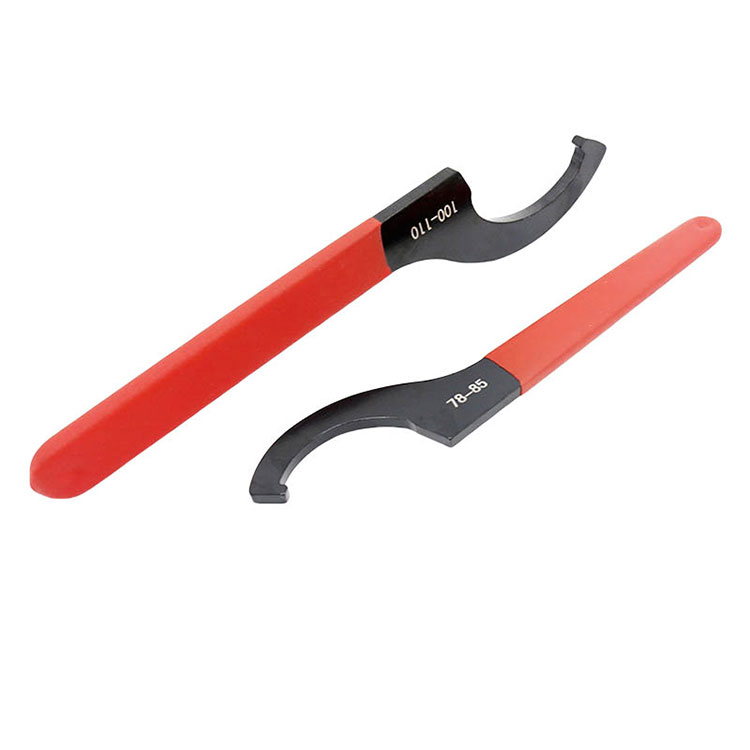

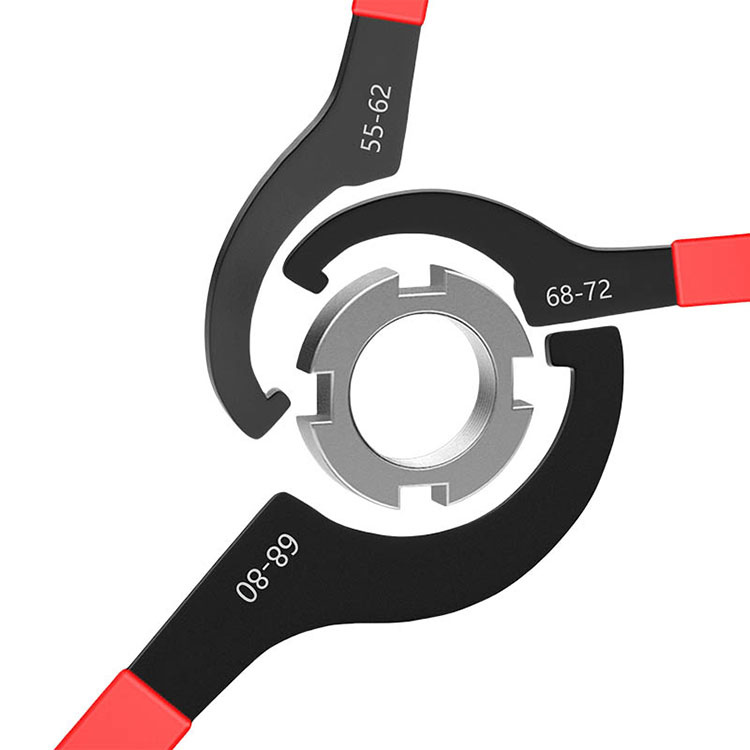

C типті кілт	A	B	L	Қолданылатын гайка
APU13	4.3	25.5	173	ER32-B
APU16	4.7	27.5	190	SK16
C32	4.7	28.2	258	C32 қуатты құрал тұтқасы
C42	4.7	75	280	C42 қуатты құрал тұтқасы

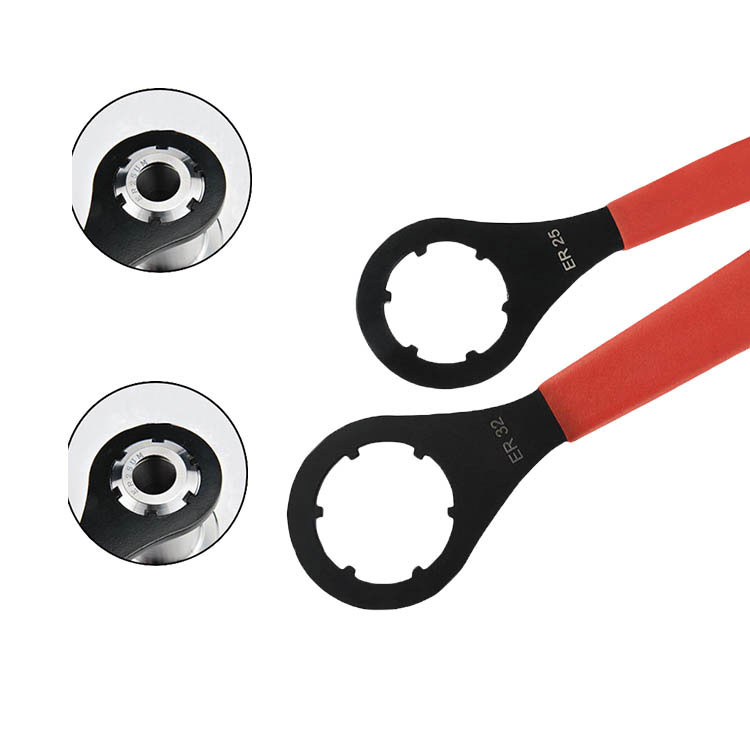

ER гравюралық машина O-кілт

Негізгі мүмкіндіктер: ER кілті; Термиялық өңдеудің қаттылығы: 45-48HRC қысқыш гайканы тікелей тартыңыз, жоғары болат. Дифференциация түрі 0, гравировка машинасы, компьютерлік гонг, шпиндельді машина, ұзартқыш штанга қысқыш гайканы айналдыруға ыңғайлы

Атауы: ER-O типті кілт

Материал: құйма болат

Үлгі: ER16 ER20 / ER25 / ER32 / ER40

Ол құрал тұтқасын, құралдар тақтасын және ER түріндегі ұзарту жолағын (MM бірлігі) гайкаларды алу үшін жарамды.

0 кілтін теріңіз	A	C	L	Қолданылатын гайка
ER16	55	32.5	200	ER16-0
ER20	58	36	210	ER20-0
ER25	63.5	43	245	ER25-0
ER32	72	51	280	ER32-0
ER40	86	63.5	292	ER40-0
