Бұрғылау және бұрғылау машинасы

Қытайдағы кәсіби өндірушілердің бірі ретінде YueLi сізге бұрғылау және бұрау машинасын ұсынғысы келеді. Біз сізге сатудан кейінгі ең жақсы қызмет пен уақтылы жеткізуді ұсынамыз.

Үлгі:LY-650

Сұрау жіберу

Өнім Сипаттамасы

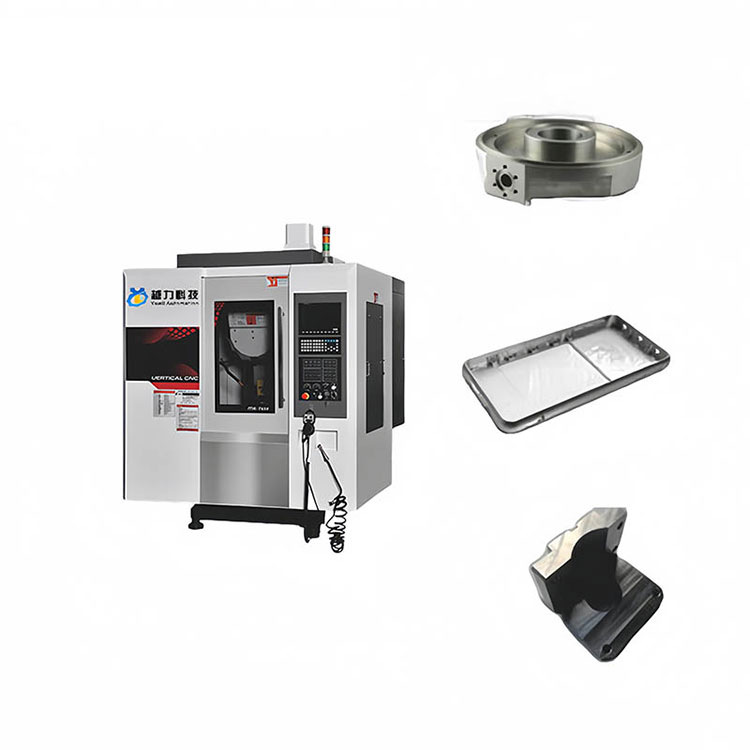

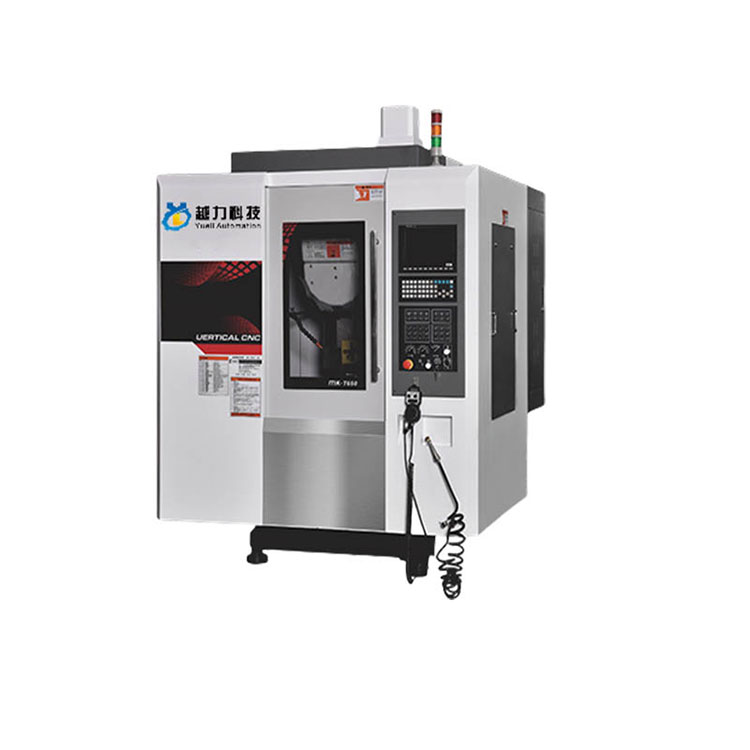

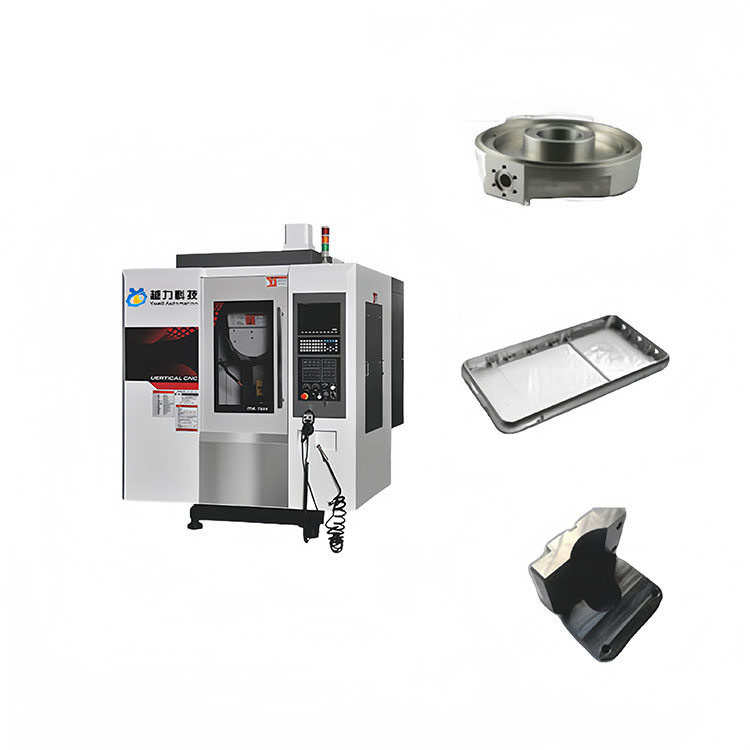

LY-650 бұрғылау және бұрғылау машинасы

Қытайдағы беделді өндіруші YueLi сізге бұрғылау және бұрау машинасын ұсынуға дайын. Біз сізге сатудан кейінгі ең жақсы қолдауды және жылдам жеткізуді қамтамасыз етуге уәде береміз.

Өнімді таныстыру:

Функцияға шолу:

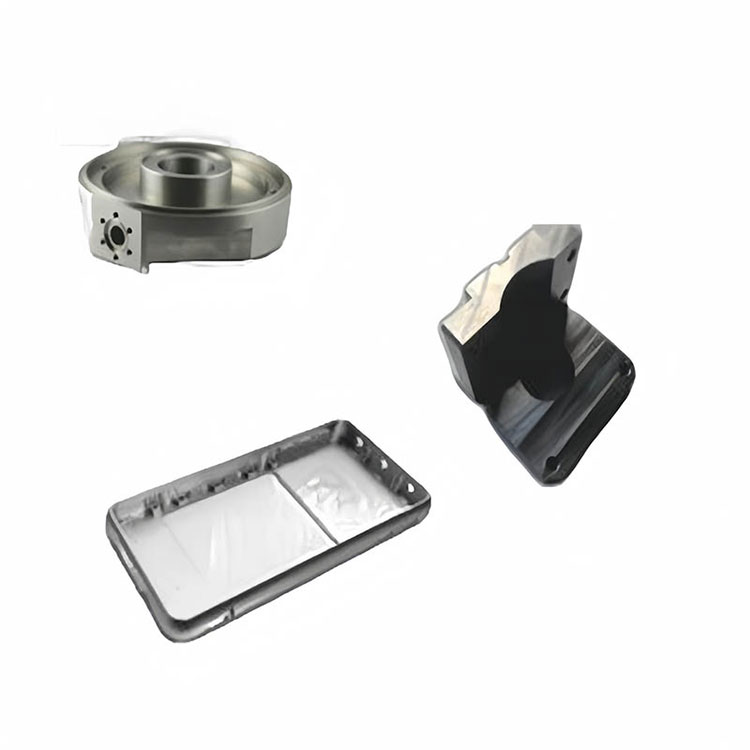

Ұсақ кеуекті бөлшектер мен өнімдерді өңдеуге мамандандырылған. Ол ұялы телефон бөлшектерін, байланыс жабдықтарын, аэроғарыштық, автомобиль локомотивтерін, аспаптар мен есептегіштерді, жеңіл өнеркәсіп пен тоқыма, электронды аспаптар мен машина жасауды, сондай-ақ мыс, алюминий электродтарын және басқа өңдеу салаларын өңдеуге жарамды;

Негізгі құрылым жоғары берік шойыннан жасалған және кернеуді жеңілдететін күйдіруден және табиғи қартаюдан кейін төсек дәлдігі берік және тұрақты, ұзақ уақыт бойы деформация болмайды;

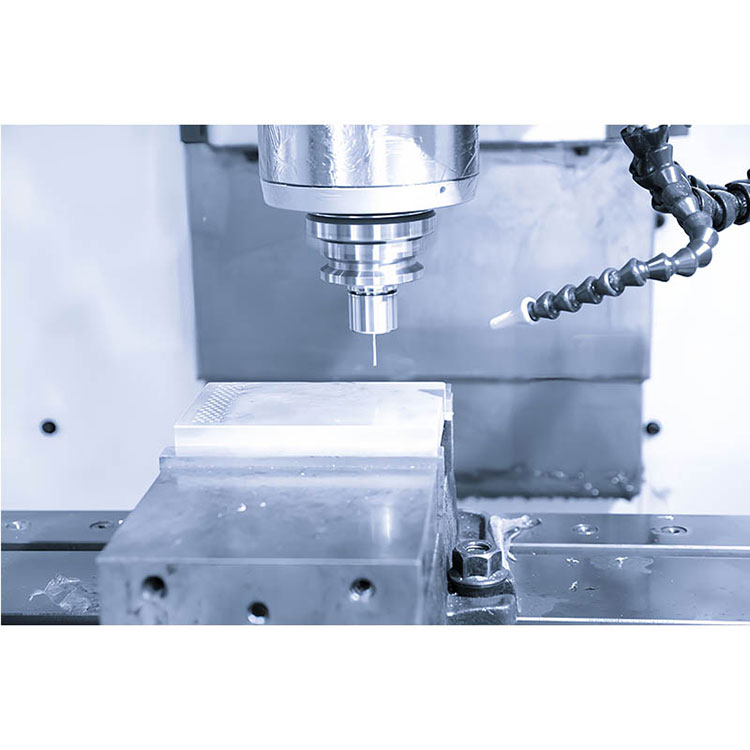

Дайындаманы жоғары жылдамдықпен өңдеуді жүзеге асыру үшін жоғары дәлдіктегі түзу шпиндельді қабылдаңыз; Майдың температурасын салқындату машинасының жүйесін пайдалану шпиндельдің жоғары жылдамдықпен айналуынан туындаған температураның көтерілуін азайтуға, шпиндельдің термиялық ұзаруын тиімді жақсартуға және өңдеу дәлдігін жақсартуға болады;

Қысқыш құралдар қоймасы станоктың құралды ауыстыру жылдамдығы мен дәлдігін жақсарту үшін пайдаланылады, ал құрал қоймасының сыйымдылығы 16 немесе 21 дана;

Фюзеляж негізі станок ішіндегі қалдықтарды оңай тазалауға болатын артқы көлбеу конструкцияны қабылдайды;

Биік колоннаның құрылымдық дизайны шпиндельдің мұрын ұшы мен жұмыс үстелі арасындағы қашықтықты арттырады, бұл төртінші білік компоненттерін орнату және қолдану үшін қолайлырақ және өңдеу аймағын кеңірек етеді.

Жолды майлау автоматы майлаушы, май айдауды мезгілдік сандық бақылау, қозғалатын бөлшектерді ұзақ майлау;

Анықтамалық спецификация

Механикалық параметр	бірлік	T650	T850	T1000	T1200
Үш осьтік қозғалыс	мм	600×480x350	800×500×420	1000×500×450	1200×550×500
Үстел өлшемі	мм	650x475	1000x500	1300x550	1100x500
Т-слот	мм	5-18x80	4-16x100	5-18x80	5-18x100
Үстелдің максималды көтергіштігі	кг	300	500	600	700
Шпиндельдің шетінен жұмыс бетіне дейінгі қашықтық	мм	150~500	140~560	150~600	150~650
Шпиндель ортасынан баған бағыттаушы рельске дейінгі қашықтық	мм	541	580	580	605
X осі рельсінің техникалық сипаттамалары	мм	35	35	35	30
Y осі рельсінің техникалық сипаттамалары	мм	30	35	35	35
Z осі рельсінің техникалық сипаттамалары	мм	35	35	35	35
X/Y/Z бұрандасының техникалық сипаттамалары	мм	32x16	36x16	36x16	36x16
Шпиндельдің сипаттамасы		BT30/φ 100	BT30/φ 100	BT30/φ 100	BT30/φ 100
Шпиндельдің максималды жылдамдығы	айн/мин	20000	20000	20000	20000
Шпиндель қуаты	кВт	5.5	5.5	5.5	7.5
X/Y/Z үш осьті қозғалтқыш қуаты	кВт	1,5/1,5/3	2/2/3	2/2/3	2/2/3
X/Y/Z Жылдам максималды жылдамдық	м/мин	48	48	48	48
X/Y/Z Максималды кесу жылдамдығы	мм/мин	10000	10000	10000	10000
Үш осьті позициялау дәлдігі	мм	±0,003/300	±0,003/300	±0,003/300	±0,003/300
Үш осьтік қайталанатын позициялау дәлдігі	мм	±0,002/300	±0,002/300	±0,002/300	±0,002/300
Ауа қысымының сипаттамасы	кг/см2	6-7	6-7	6-7	6-7
Машинаның өлшемі	мм	1770×2300×2100	2300×2200×2500	2600×2500×2800	3000×2800×3000
Машинаның салмағы	T	3.2	4.5	5.3	6.5

CNC жүйесінің әртүрлі нұсқалары

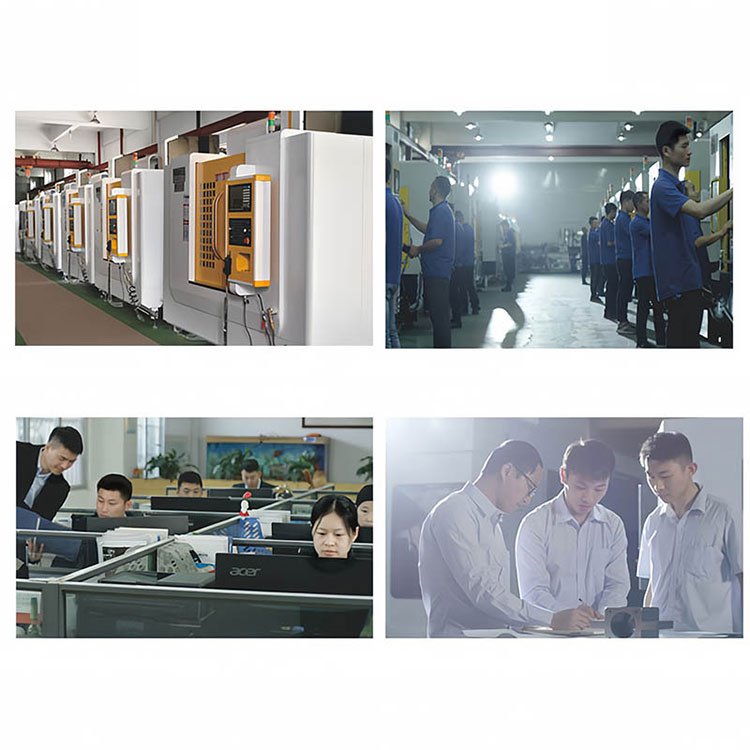

Компанияның күші

Өндіріс процесі

1, жоғары температура пеші арқылы шойын және алты айдан астам қартаюды өңдеу.

2, қатаң құрастыру процесі (рельсті құрастыру, қорғасын бұрандасын құрастыру, мойынтіректерді жинау және т.б.).

3, керемет қырғыш технологиясы (моторлы қырғыш, шпиндельді қырғыш, бағананы орнату бетінің қырғышы).

4, ғылыми өндіріс, сапаны бақылау жүйесінің бүкіл процесінің қадағалануы.

Сапаны қамтамасыз ету жүйесі

1. Қадам қатесін анықтау кезінде XX және YY бағыттағы сызықтық ось бағыттаушы рельсінің түзулігін бір уақытта тексеруге болады.

2, станоктың әрбір бөлігін өңдеу және құрастыру дәлдігін қамтамасыз ету. Станоктың формальды орналасу дәлдігі және қайталанатын орналасу дәлдігі өлшенеді.

3, бүкіл машина шпиндельдің және үстел жазықтығының тік дәрежесінің дәлдігін анықтайды және дәлдік 0,01 мм шегінде қамтамасыз ету үшін қажет.

4. Z осі бағыттаушы рельстің және жұмыс үстелінің вертикальдылығын бүкіл машина анықтайды және дәлдікке 0,01 мм шегінде кепілдік беріледі.

5. Машина 0,005 мм шегінде дәлдікті талап ететін XY осінің бағыттаушы рельсінің тіктігін анықтайды.
