Төрт станциялық композиттік машина

Қытайда жасалған жоғары сапалы төрт станциялық композиттік машина. YueLi - Қытайдағы төрт станциялық композиттік машина өндірушісі және жеткізушісі.

Сұрау жіберу

Өнім Сипаттамасы

CNC қос шпиндельді бұрғылау бұрғылау құрамдас машина

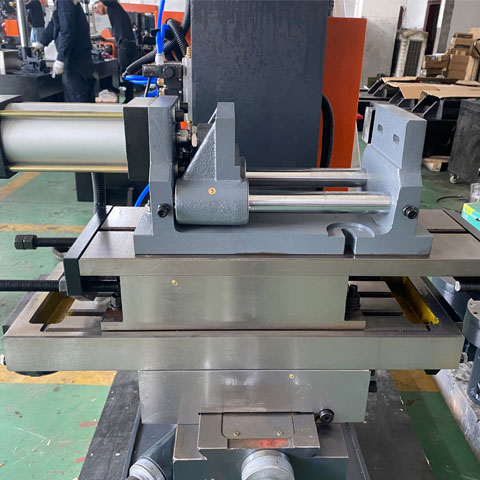

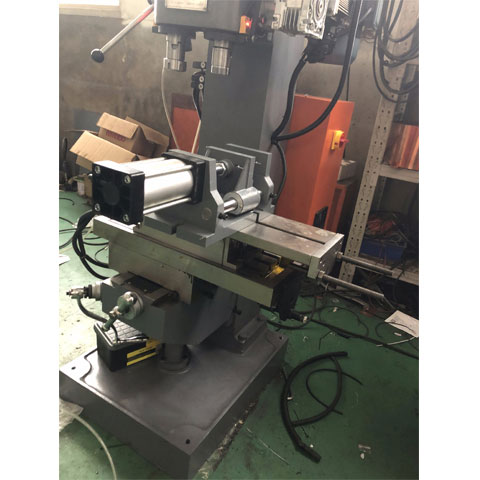

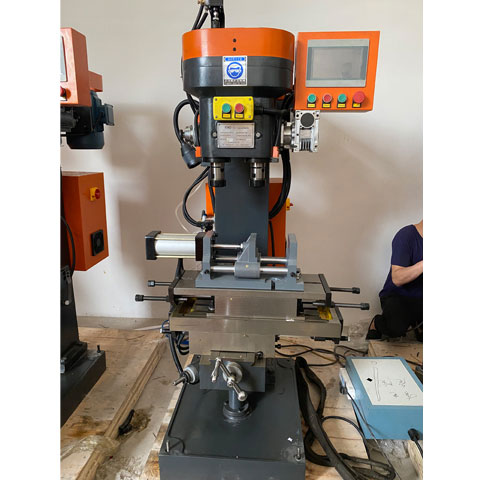

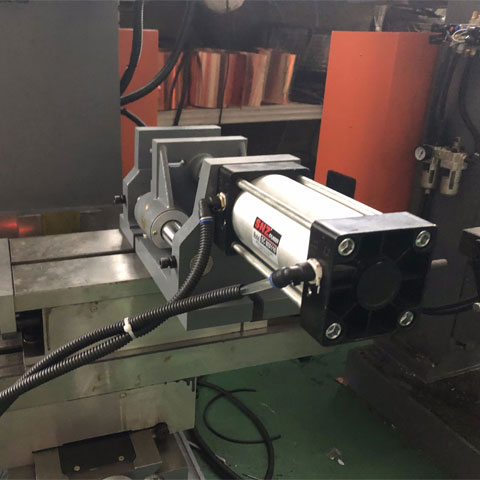

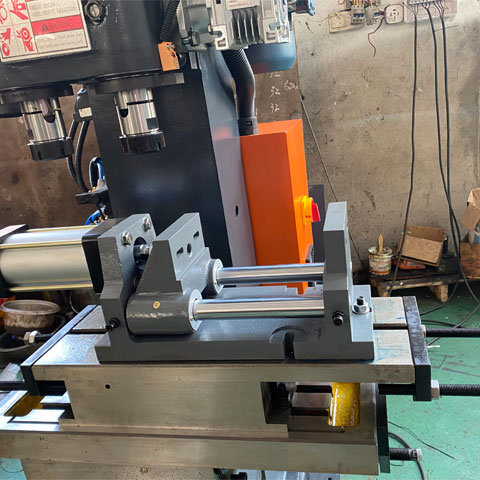

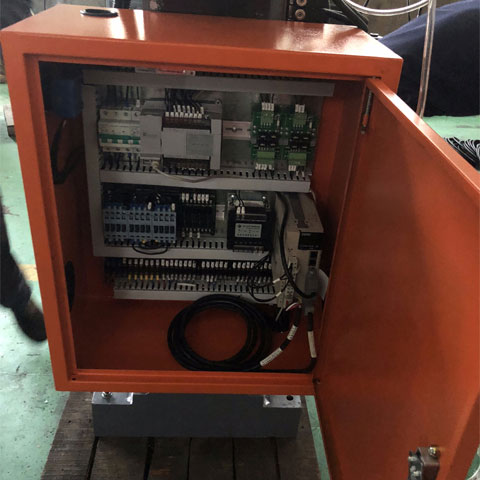

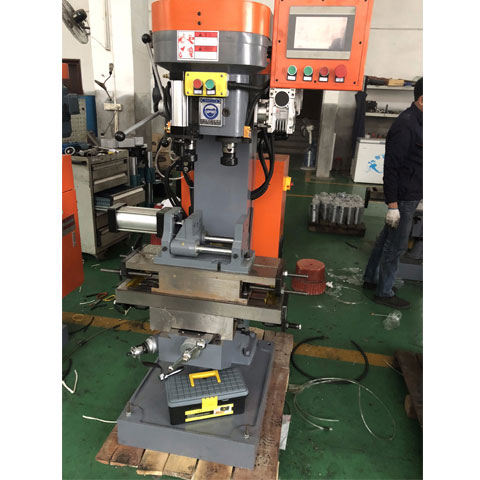

Жабдықтың сипаттамасы және суреттері

Қытайда жасалған төмен бағамен ыстық сатылымдағы сапалы SFour станциясының композиттік машинасы. YueLi - Қытайдағы төрт станциялық композиттік машина өндірушісі және жеткізушісі.

Қысқыш, екі тесікті бір уақытта өңдеу, өңдеу саңылауының максималды қашықтығы 170 мм (мысалы, 210 мм өңдеуді теңшеу қажет), процестің ағыны: Бірінші тесікті бұрғылаңыз - үстел цилиндрі солға жылжытыңыз - екінші тесікті бұрғылаңыз - сырғымалы цилиндр солға жылжиды - сырғымалы цилиндр оңға жылжиды - екінші тісті түртіңіз - үстел цилиндрі бұрғы білігіне жылжытыңыз (қайта орнына) - қысқыш - қайтадан айналдырыңыз.

Техникалық параметр

ЖОҚ.	Элемент атауы	Техникалық сипаттамалар	Ескерту
1	X осінің максималды инсульті (пневматикалық)	160
2	Y осінің максималды инсульті (қолмен)	120
4	Бұрғылау шпиндельінің максималды жүрісі	110
5	Соққы шпиндельінің максималды жүрісі	100
6	Шпиндель аралығы	150
8	Шпиндельдің ұшы мен жұмыс үстелі арасындағы аралық	260/580
11	Шпиндель конусы № Шпиндель конусы	NT30（7:24/30#）
12	Максималды бұрғылау диаметрі	F32
15	Максималды түрту диаметрі	F32
16	Z1 Білік жылдамдығы (бұрғылау)	0-1420
17	Z2 Білік жылдамдығы (түрту)	0-1420
18	Шпиндель қозғалтқышының қуаты	3кВт/4П
22	Сыртқы өлшемі: ұзындығы × ені × биіктік	1200×610×1500мм
23	Машинаның таза салмағы	700 кг
